KrayonCAD

KrayonCAD Nedir?

KrayonCAD, en yaygın FRC alt sistemleri için basitleştirilmiş, yapılandırılabilir Onshape assembly'leri koleksiyonudur. Bu alt sistemler sadece birkaç değişkeni değiştirerek değiştirilebilir, bu da bir robot konseptini çok hızlı ve verimli bir şekilde bir araya getirmenizi sağlar. KrayonCAD Assembly'leri sadece tasarım amacını iletmek için gerekli parçaları içerir, ayrıca hızlı yükleme sürelerini sağlamak için detayı ve parça sayısını en aza indirir.

Neden KrayonCAD Kullanmalıyım?

Yeni bir oyun için fikirler beyin fırtınası yaptıktan sonra, ilk CAD iterasyonu bazen ağır basitleştirilmiş bir tasarımdır, genellikle "Crayola CAD" olarak adlandırılır. Bu iş akışı, takım 254 dahil olmak üzere birçok takım tarafından kullanılır. İşte KrayonCAD burada devreye giriyor; yapılandırılabilir alt sistemler kütüphanesini kullanarak, KrayonCAD şunları yapmanıza izin verir:

Robot mimarilerini incelemek
Alan bütçelemek
Robot tasarımlarının geometrilerini doğrulamak

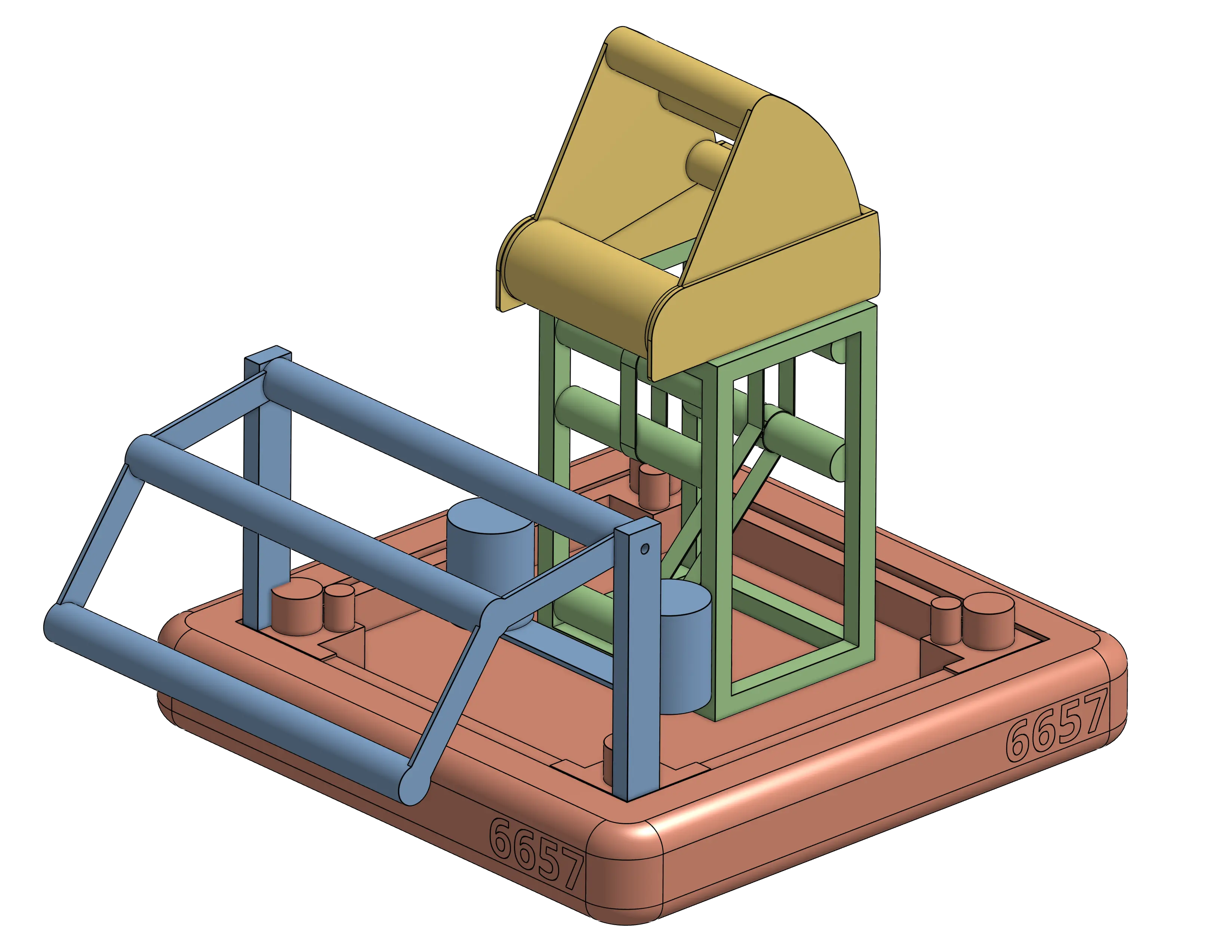

Robot tasarımlarını ölçekte ve 3D olarak daha fazla şekillendirmek

KrayonCAD hızlıdır! Fikrinizi veya bir sketch'i başınızdan dakikalar içinde 3D bir modele dönüştürebilirsiniz!

KrayonCAD Nasıl Kullanılır?

KrayonCAD 1, 2, 3 kadar basittir:

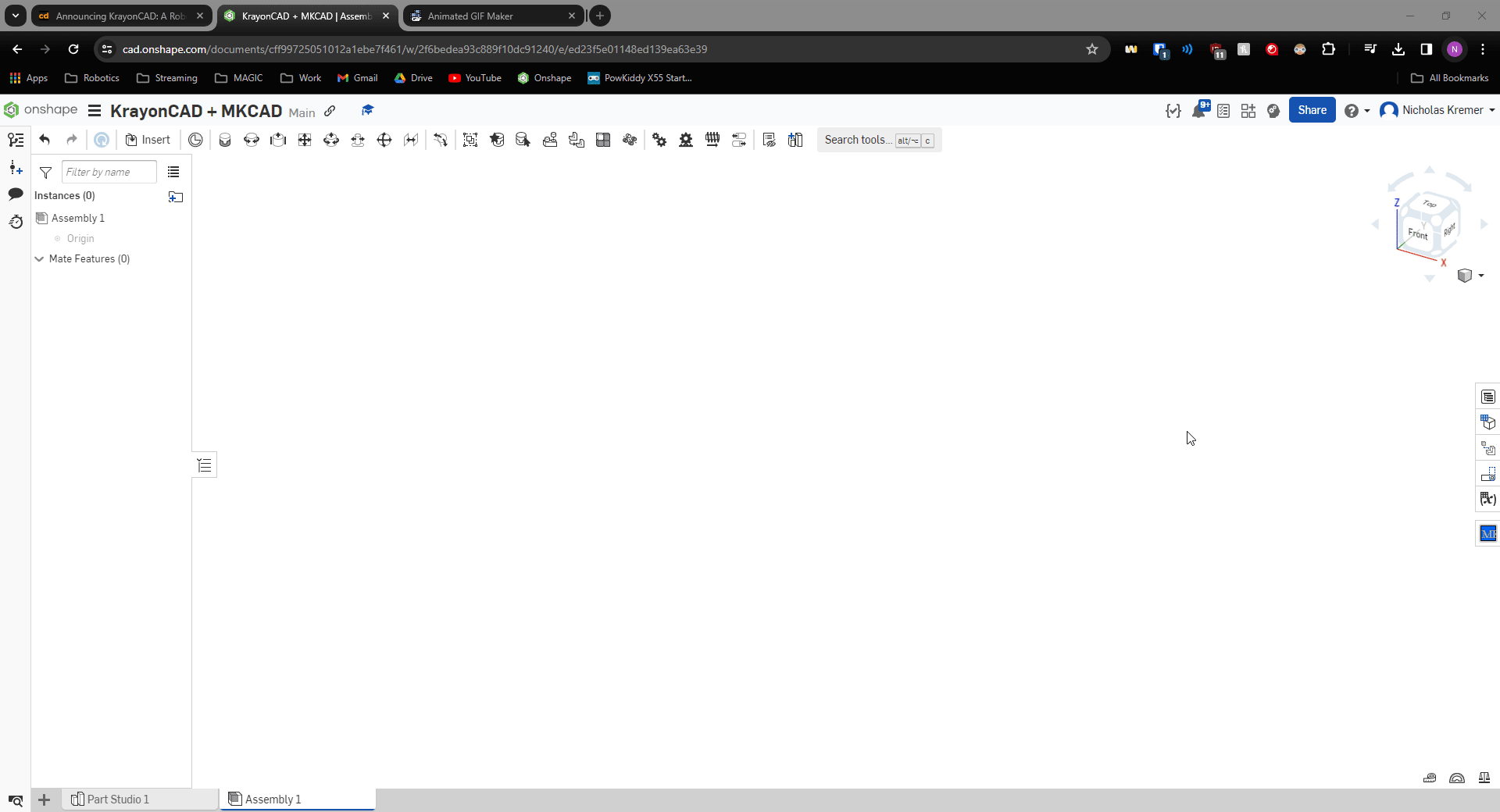

Ekleyin: Herhangi bir Onshape assembly'sinden, FRCDesignApp'ı kullanarak bir KrayonCAD Assembly ekleyin. Eklemeden önce Assembly'yi yapılandırabilirsiniz.

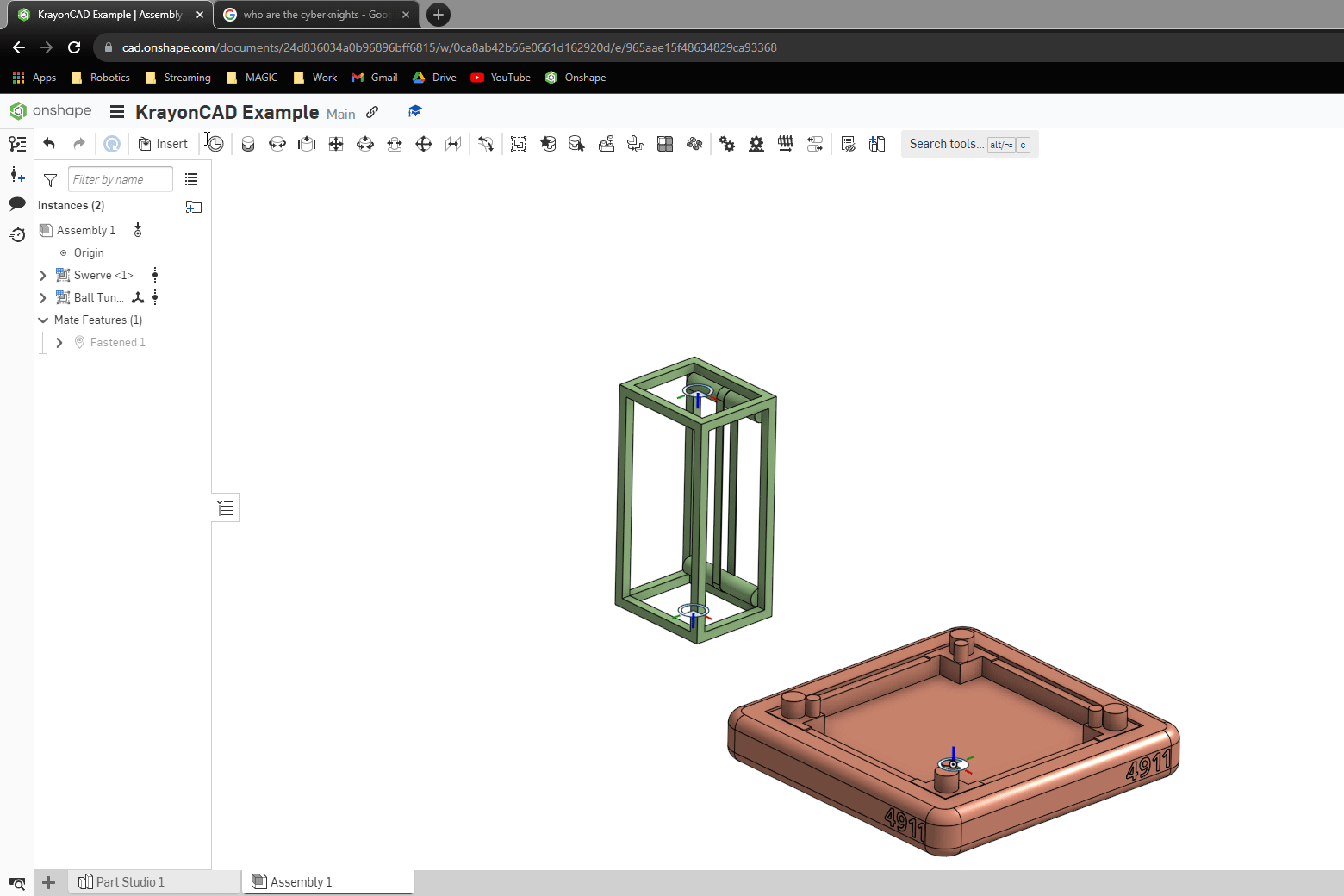

Yapılandırın: Parçalar listesinde bir KrayonCAD Assembly'ye sağ tıklayın > Yapılandır > boyutları değiştirmek, kutuları işaretleyin veya işaretini kaldırın ve assembly'yi istediğiniz gibi yapılandırmak için açılır listelerden seçenekler seçin.

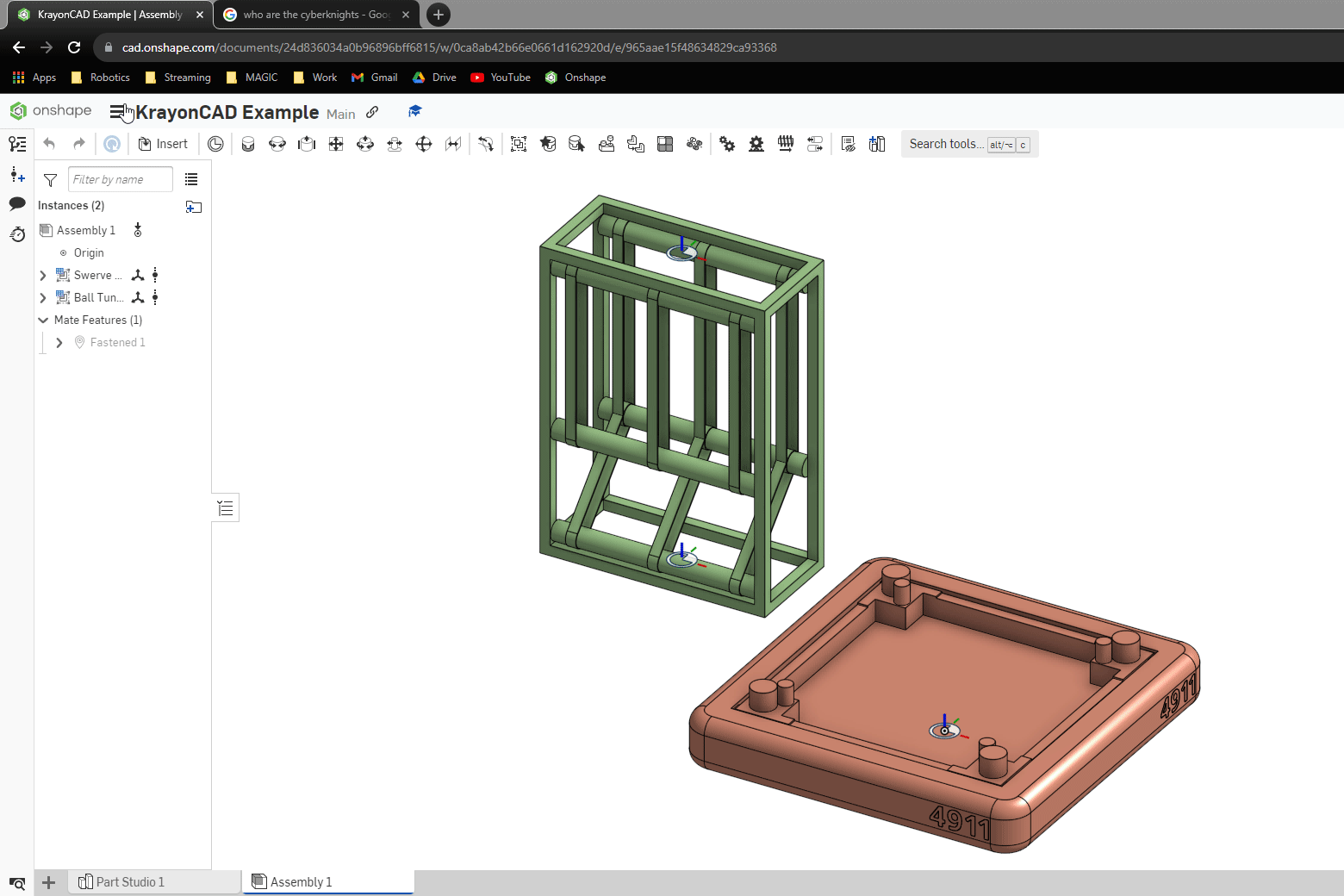

Mate Edin: KrayonCAD Assembly'leri, Fasten ve Revolute mate türlerini kullanarak kolay mating için stratejik yerlere yerleştirilmiş mate connector'lere sahiptir.

Kredi

ChiefDelphi release postu ve katkıda bulunanlar
