1678'nin Rapid React Toplayıcısı
Bağlantı
Tasarım Arkasında
4 çubuklu OTB toplayıcılar oyun parçalarını yerden çekip robotun içine almak için yapılır, ancak bunu yaparken kendilerini riskli bir durumda tutarlar. Robotun çerçeve çevresinin dışında otururlar ve saha ve diğer robotlarla çarpışmalardan kaynaklanan hasara karşı savunmasızdırlar. Tüm OTB toplayıcı tasarımları, çarpışmalara ve hasara karşı dayanıklı olma, hızlı ve hafif olma tasarım gereksinimlerinden büyük ölçüde etkilenir.
 |

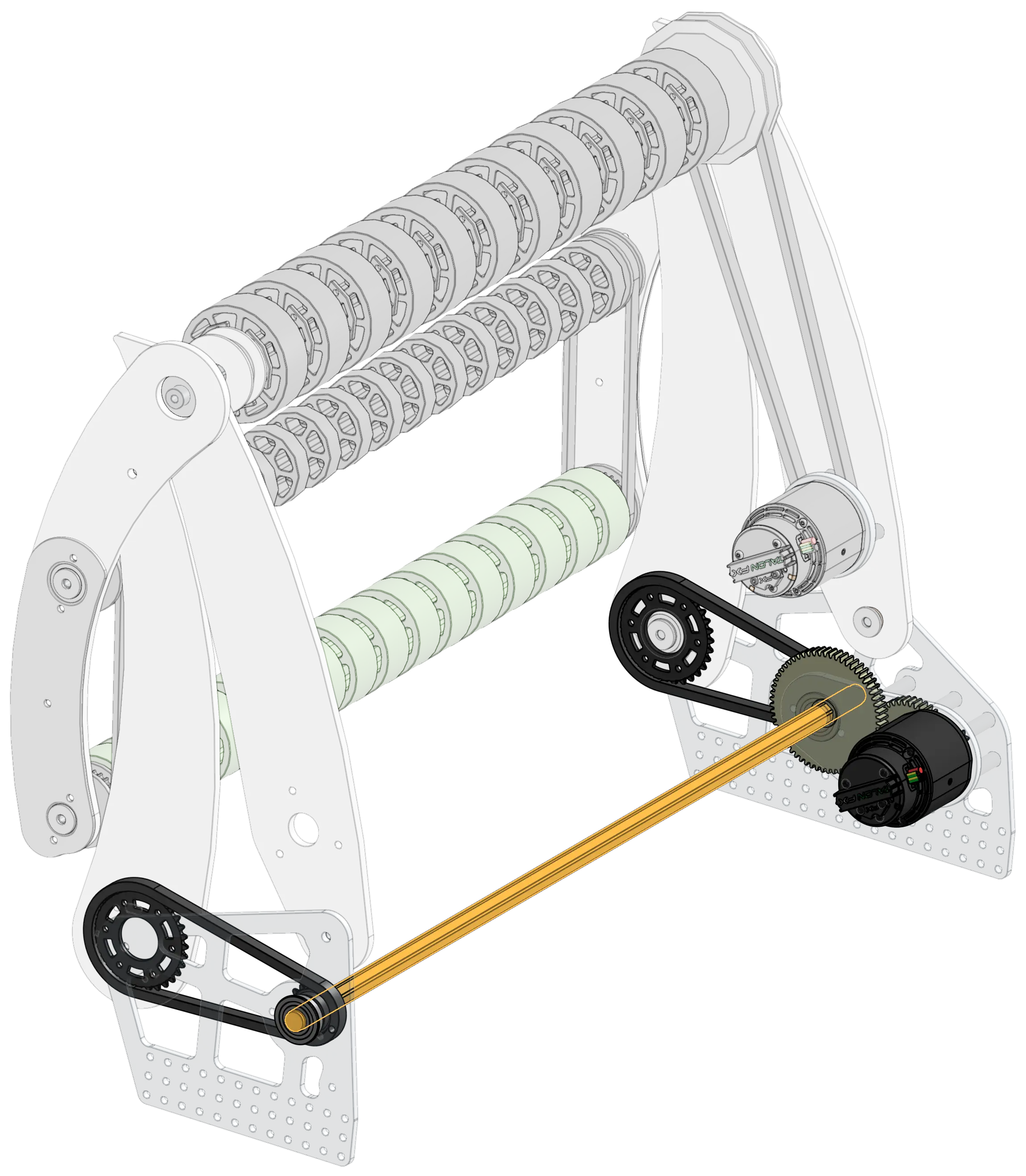

OTB toplayıcıları hızlı ve hassas hareket etmelidir, bu yüzden onları güçlendirmek için iyi bir seçenektir. 1678, 30:1 oranına sahip tek bir Falcon 500 kullandı. Bu toplayıcı, gücü toplayıcının her iki tarafına aktarmak için bir tork transfer şaftı (resimde sarı ile vurgulanmıştır) içeriyordu. Toplayıcı pivotunun her iki tarafını sürmek, tüm toplayıcının uzatma ve geri çekme yükleri altında bükülmesini önler. Pivot本身, 32t plaka dişlisinde zincir ile sürülür. Son indirgeme ve güç iletimim için zincir kullanımı, şok yüklerini emme yeteneği nedeniyle optimaldir. |  |

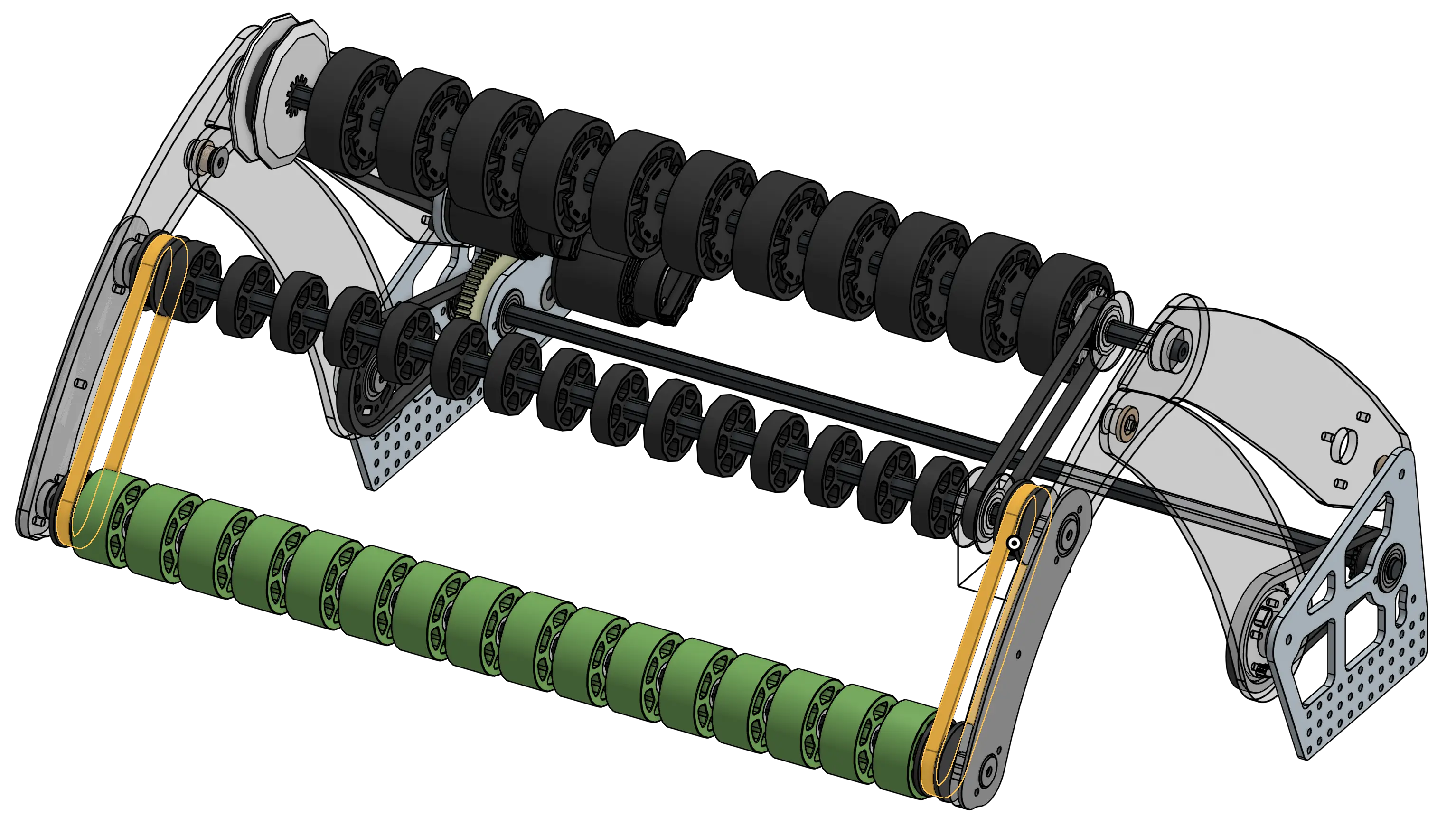

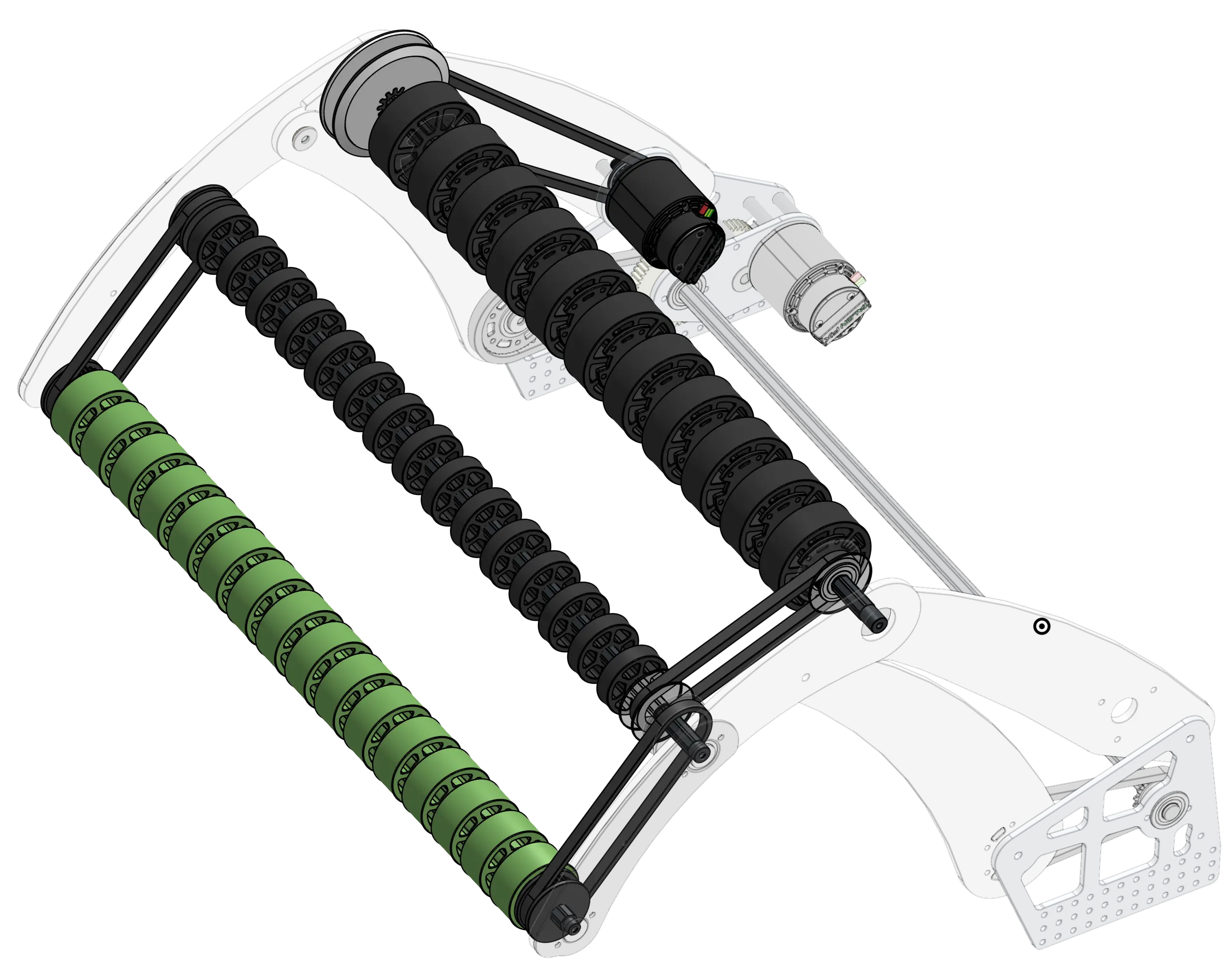

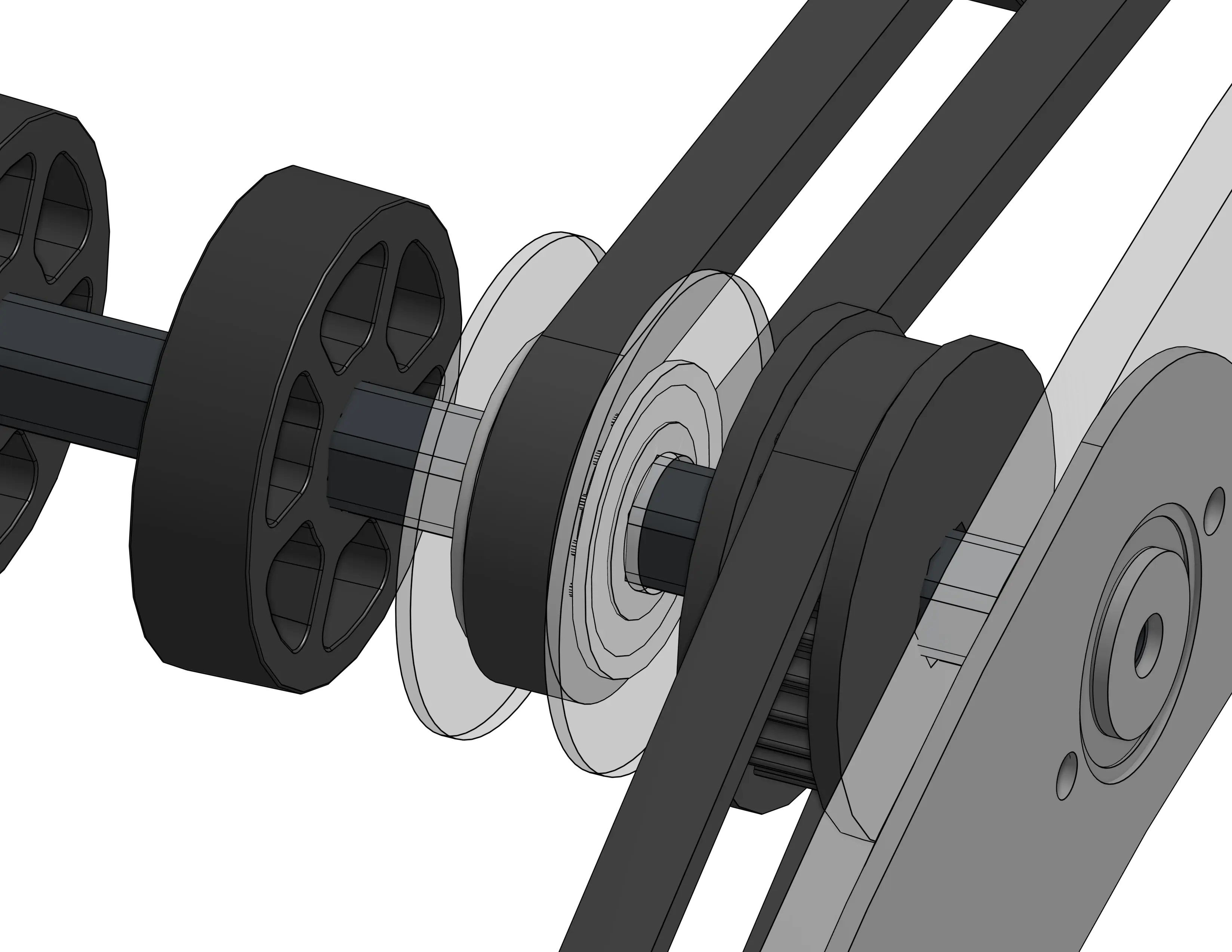

| Toplayıcı silindirleri bir Falcon 500 ile güçlendirilir ve güç HTD 5mm zamanlama kayışları kullanılarak aktarılır. Toplayıcı, "touch it own it" tasarım felsefesi ile tasarlanmıştır ve sürücü için toplamayı mümkün olduğunca kolaylaştırmak için robotun tam genişliğini span'ler. Toplayıcı, silindirlerin yüzey hızının yaklaşık robotun hızının 2.5x'i olacak şekilde "dişlilidir" (kayış ve kasnak reduksiyonlarını kullanarak). Bu, robotun tam hızda toplara sürerken bile topları toplamasına izin verir. Tekerleklerin her seviyesi de birbirine bağlıdır, böylece farklı çaplarına rağmen eşit yüzey hızlarına sahip olurlar. |  |
Bu toplayıcı, hayatta kalma ve sağlamlığını artırmak için birçok özel husus içerir
 |
 |
 |

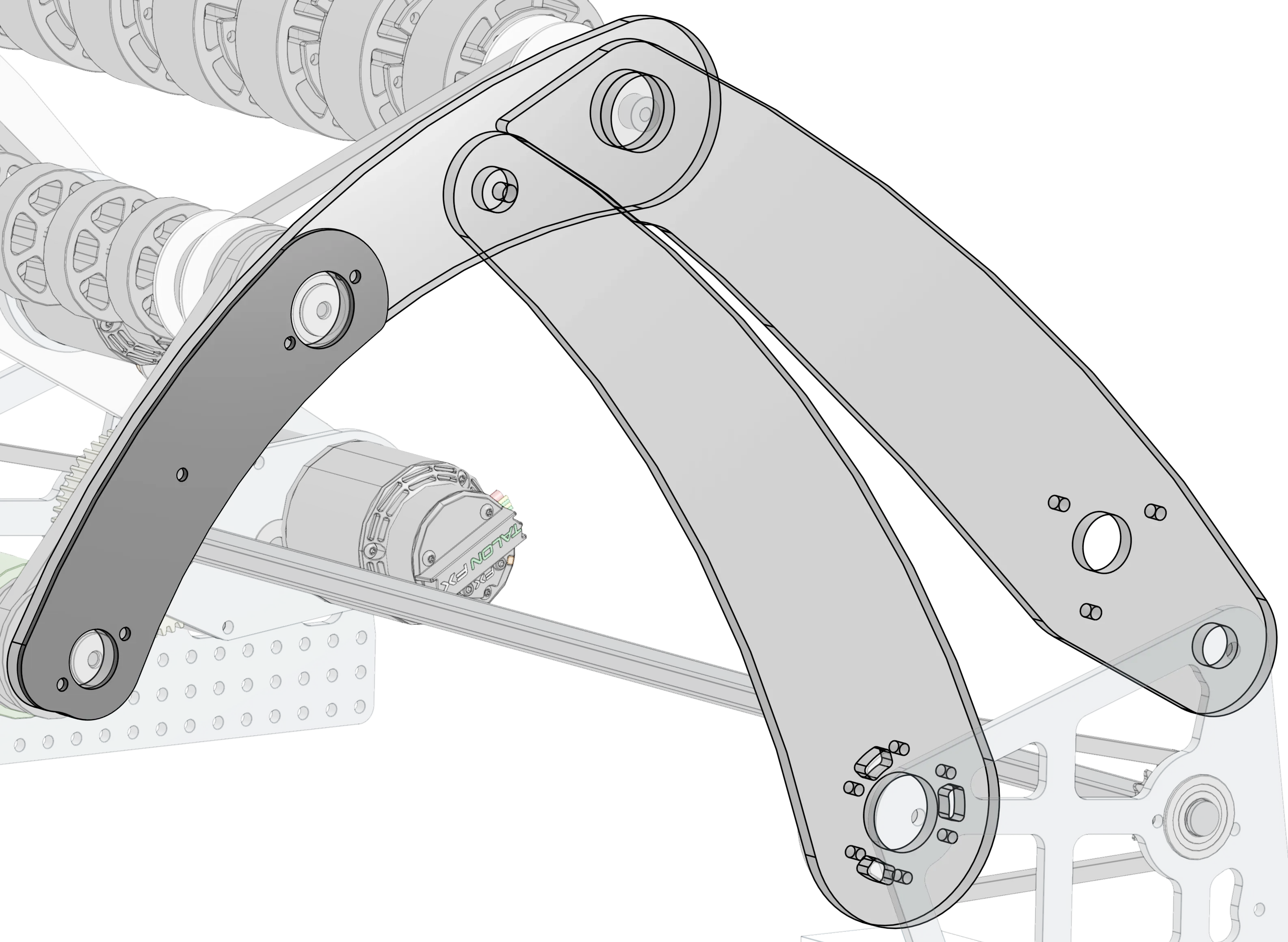

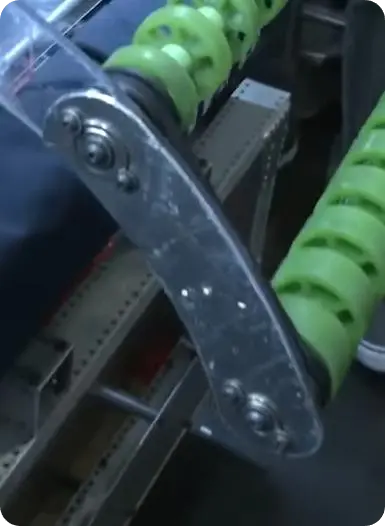

Toplayıcı plakaları, güç/ağırlık oranı ve deformasyon sonrası orijinal şekline dönme yeteneği nedeniyle en yaygın toplayıcı malzemesi olan 1/4" polikarbonattan üretilir. Bu toplayıcı, kırılmaya en yatkın alanlarda ekstra alüminyum takviyeye sahiptir. |
 |
 |

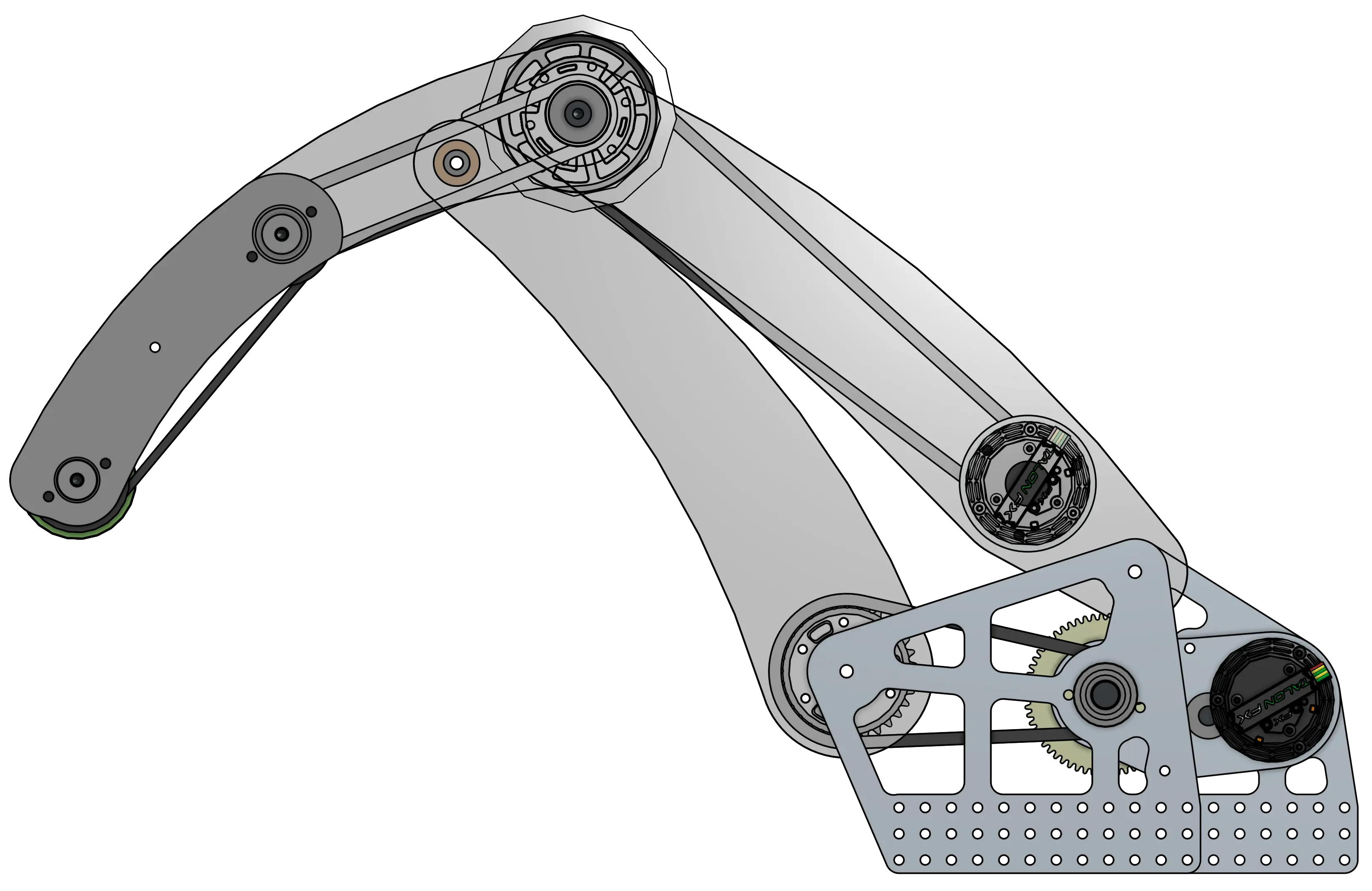

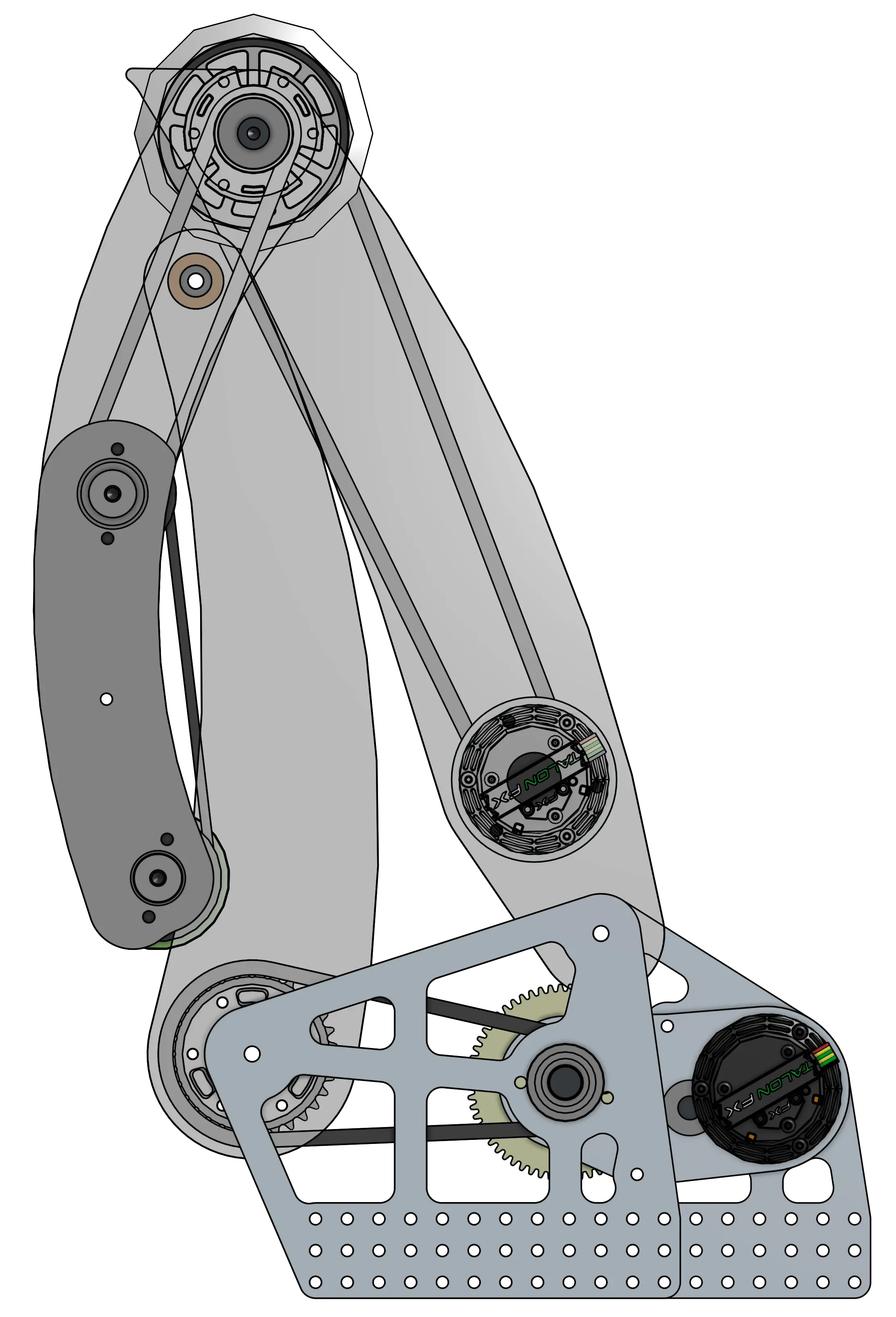

1678, toplayıcı polikarbonat plakalarını tamamen uzatılmış ve geri çekilmiş pozisyonlarda birbirlerinde hardstop olacak şekilde tasarladı. Bu, toplayıcıyı programlamayı kolaylaştırır ve toplayıcının çerçeve çevresi uzatma sınırını geçemeyeceğini kanıtlayarak robotun muayeneden geçmesine yardımcı olur. Pnömatik aktüatörlü bir toplayıcıda, pivot plakalarının hardstop olması, pnömatik pistonun strokunda biraz hata payına izin verir. *** ##
Bu Toplayıcıyı Burada Hareket Halinde Görün
!!! Tip Videoları izlemek için resimlere tıklayın.
