2D: Kaskat Asansör

Layout Sketches

Asansör ana layout eskizleri genellikle uzatılmış bir yan görünümle başlar, böylece uzatma sınırlarına ve hangi mekanizmayı hareket ettirdiğiniz için gereken başlangıç ve bitiş pozisyonuna dayanarak uzunluğunu sürebilirsiniz.

Bu asansörün bu bağlamı olmasa bile, aynı iş akışını takip etmek yine de yararlıdır, bu da en önemli boyutları içeren bir yan eskiz ile başlar, ancak başlangıçta kavraması zor olabilir.

Asansör layout eskizlerinizi oluşturmak için slaytlardaki talimatları izleyin.

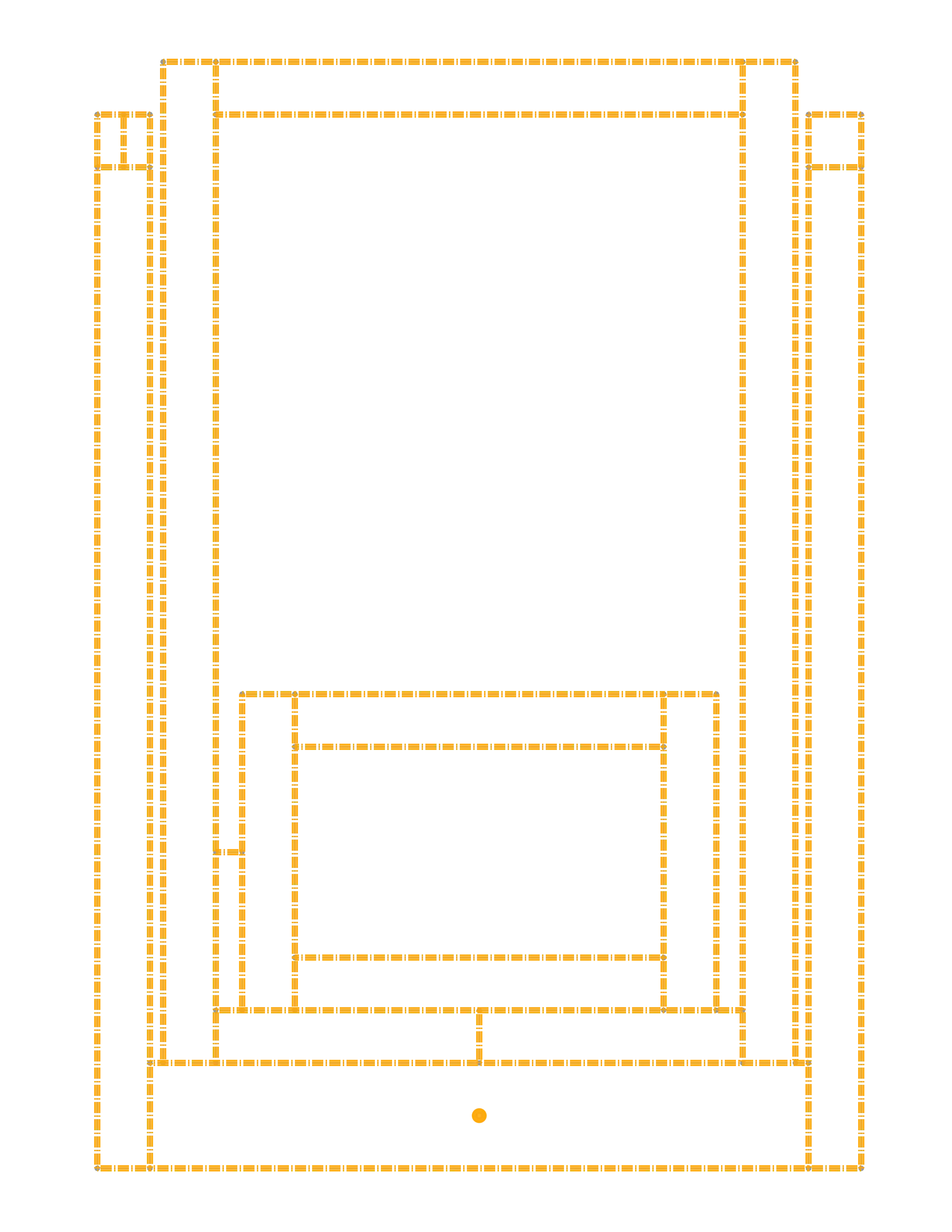

Asansör borularının ön eskizinin temiz bir görünümü.

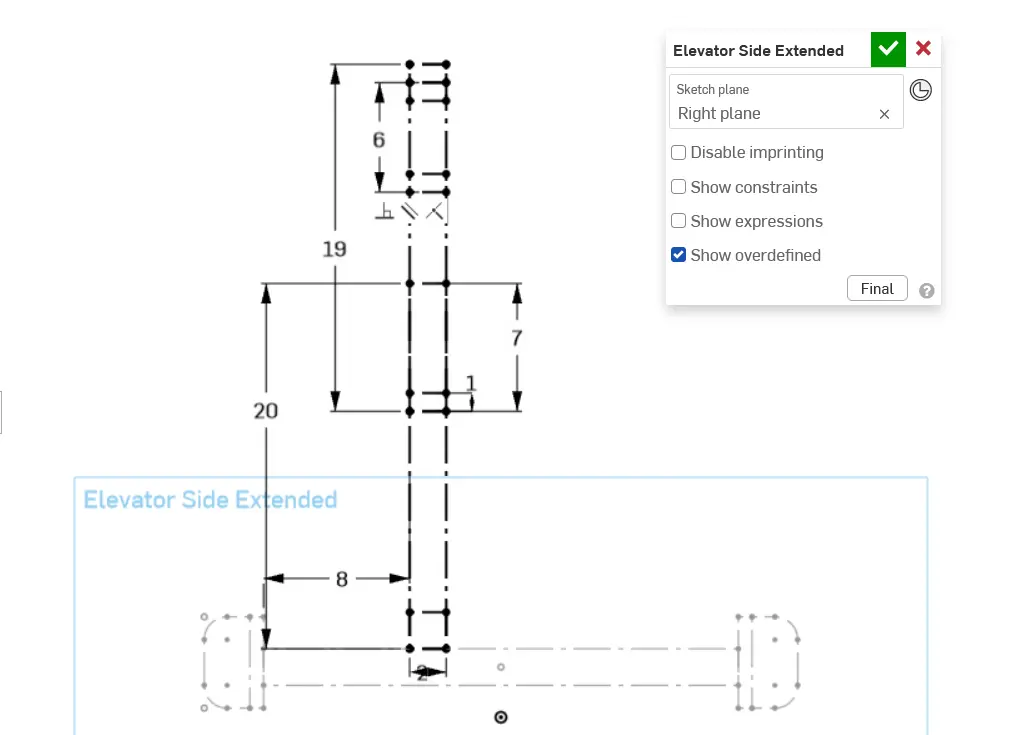

Aşama 3 için pratik olarak, drivetrain yan eskizine göre asansör konumunu tanımlamakla başlayacağız. 2x2 boruyu ve aşamaların uzunluğunu temsil etmek için dikdörtgenleri kullanın. Her aşamanın ve carriage'ın alt borularını temsil etmek için dikdörtgenleri de ekleyin.

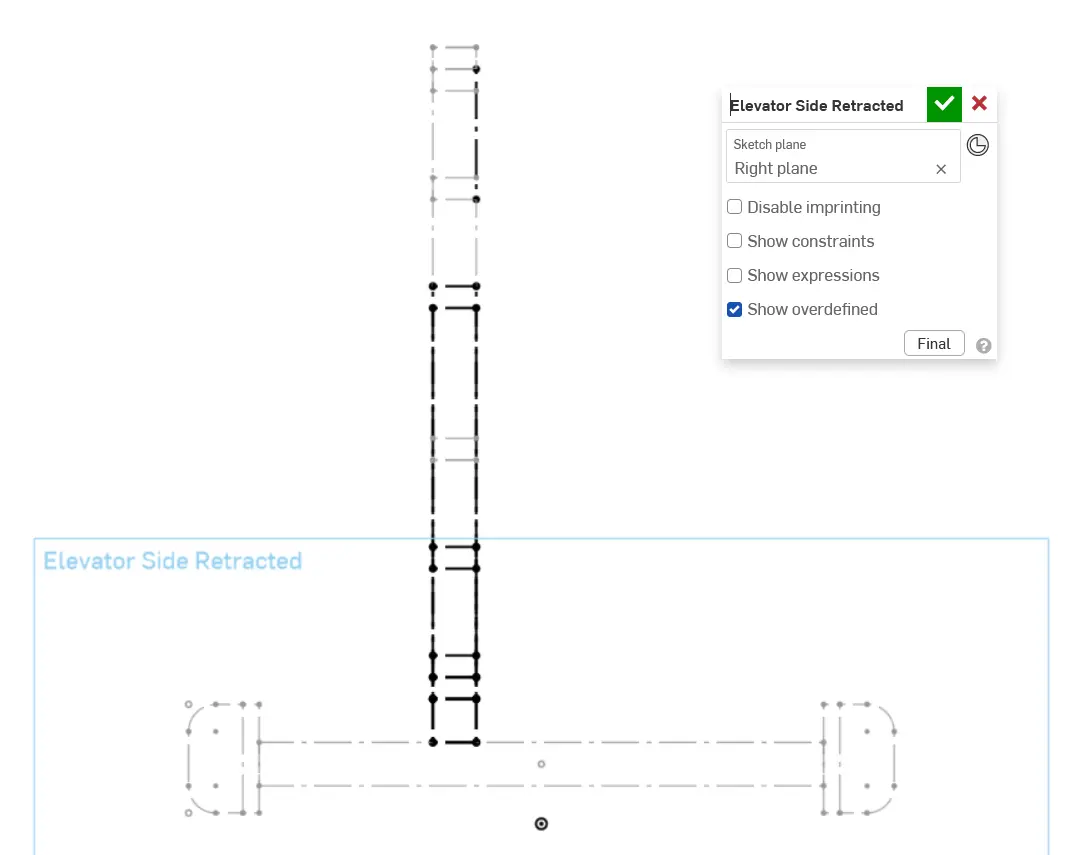

Geometriyi ve entegrasyonu iki kez kontrol etmeye yardımcı olmak için geri çekilmiş bir yan eskiz oluşturmayı çekinmeyin (ilk yan eskizin geometrisine kısıtlayarak). Bu özellikle tam bir robot tasarlıyorsanız yardımcı olur.

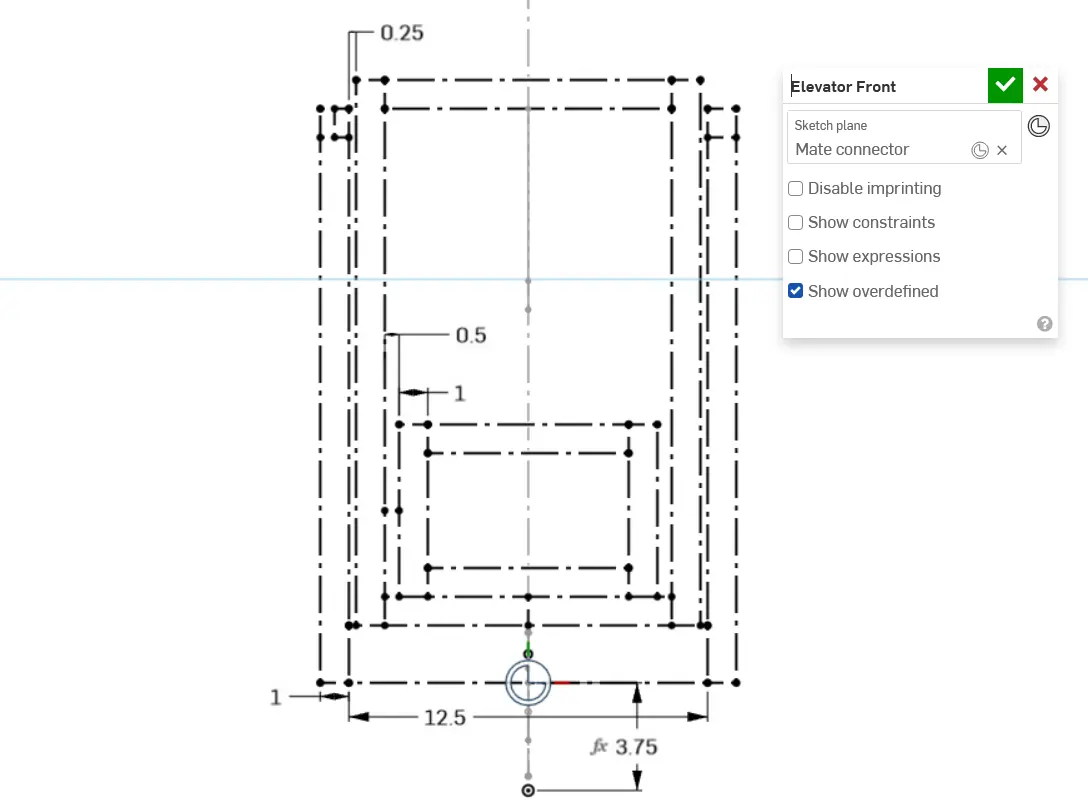

Şimdi tüm asansör borularını, asansörün genişliğini ve taraftaki aşamalar arasındaki mesafeyi tanımlamak için ön eskizi ekleyin.

Tip

"Genişletilmiş" ve "geri çekilmiş" görünümler oluşturmak yerine, aşamaları kendi bireysel yan eskizlerine ayırarak, eskizde nasıl hareket ettiğini "animasyon" yapmasına izin verebilirsiniz. Bunu yapmak için configurations'ları kullanabilirsiniz.
