2D: Kaskat Asansör

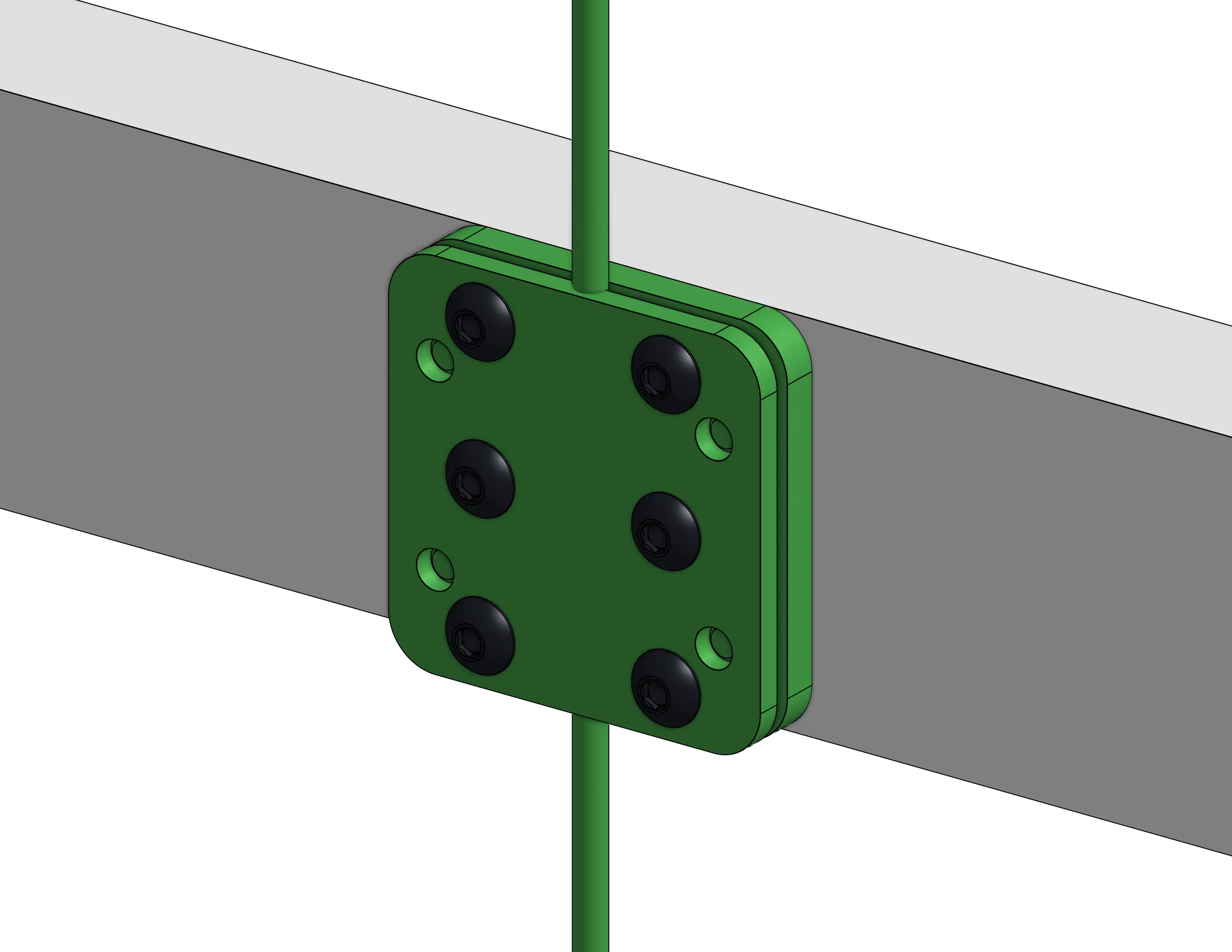

Cable Clamp

Kaskat asansörler, bir sabit uzunlukta kabloyu bir kelepçenin bir tarafından diğer tarafına hareket ettirerek çalışır, bu da asansörü yukarı zorlar. Bu kablo kelepçesi genellikle bir çapraz üyeye cıvatalanır.

TTB Cable Clamp

Referans Tasarım

Referans tasarım, rigging bileşenlerinde tutarlılığı korumak için TTB kablo kelepçesini kullanır (bunlar bir kitte gelir). Kelepçe iki plakadan oluşur; ilki boruya sabitlenir ve ikincisi sadece ilk plakaya sabitlenir. Cıvatalar için erişim delikleri oluşturmayı veya bir crushblock ile çapraz üyeye tamamen cıvatalamayı seçebilirsiniz.

Note

WCP kablo kelepçesi benzer bir tasarım kullanır, ancak cıvatalar her iki plakadan çapraz üye borusuna geçer, sıkma kuvvetini çapraz üye ile paylaşır.
