2B: Dingil Silisi Pivot

Tensioning

Bir sezon boyunca zincir gerilmesini karşılamak ve backlash'ı azaltmak için aktif bir germe sistemi gereklidir. Yeterli zincir uzunluğu varsa, inline tensionerlar gibi turnbuckles ve Spartan tensioner'lar zinciri germek için en basit yoldur.

Yeterli alan yoksa (zincir çok fazla hareket ederse, tensioner bir sprocket'e çarpabilir), sprocket'lerden birinin konumunu kaydıran veya dönen bir dişli kutusu veya aşama ile değiştirmek gibi diğer yöntemler kullanılabilir.

Turnbuckle tensioner ile hareket eden bir zincir ve sprocket. Turnbuckle zincirin alt yarısında yer alır.

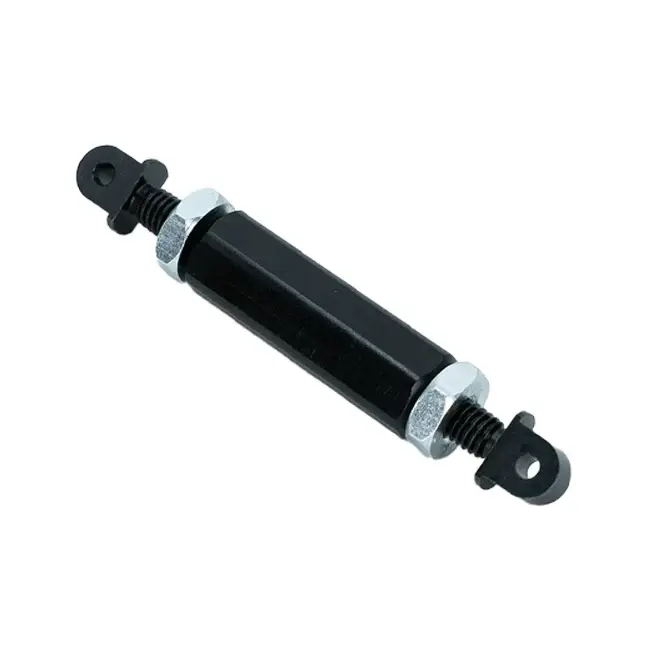

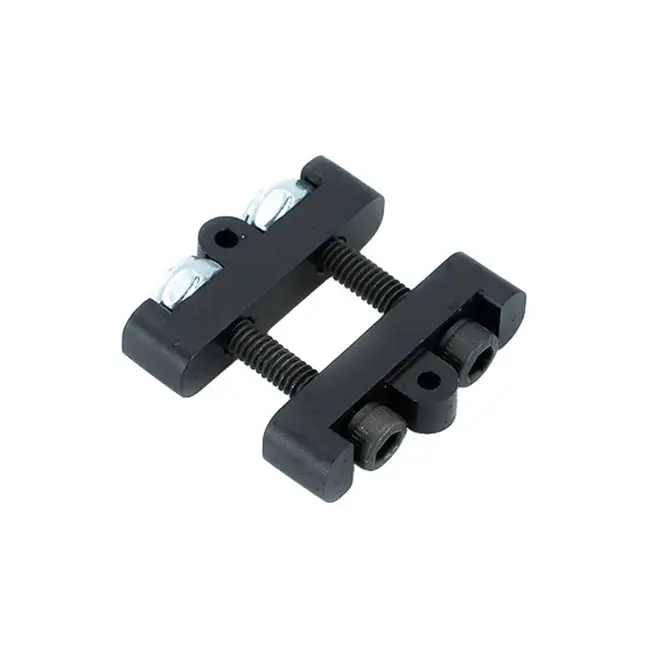

İki tip inline tensioner: bir turnbuckle (sol) ve bir Spartan tensioner (sağ).

Referans Tasarım

Bu tasarım için, basit bir inline spartan tensioner'ın iyi çalışması için yeterli zincir uzunluğu sağlandı.
