2B: Dingil Silisi Pivot

Strength

Bir pivot'un gücü için birincil hususlar rijitlik (bükülmeye direnç) ve bükülmeye dirençtir. Dead axles, herhangi bir yükü aktarmadıkları ve yapının geri kalanına sabitlenebilecekleri için live axles'dan üstün mukavemet sağlar.

3/4" ve 7/8" çapında gibi büyük yuvarlak borular, mukavemet-ağırlık oranları ve bükülmeye dirençleri nedeniyle 1/2" hex'e tercih edilir. 3/4" ve 7/8" boru çaplarının seçilmesinin birincil nedeni, bu boyutların 1.125" OD bushings'a sahip olmasıdır, bu da neredeyse tüm COTS sprocket'lerle uyumlu oldukları anlamına gelir. Live axlets bazen düşük yük uygulamaları için kullanılabilir.

Tip

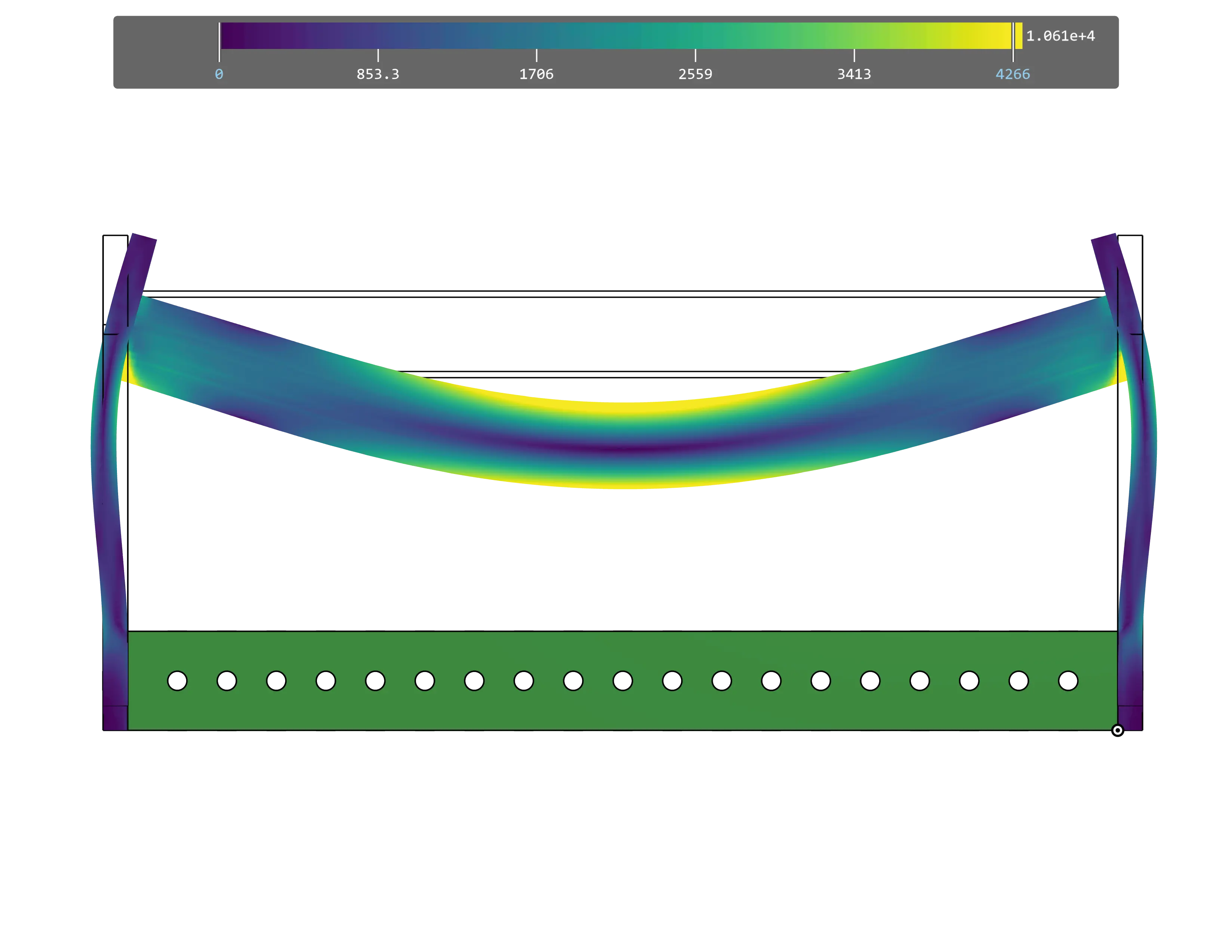

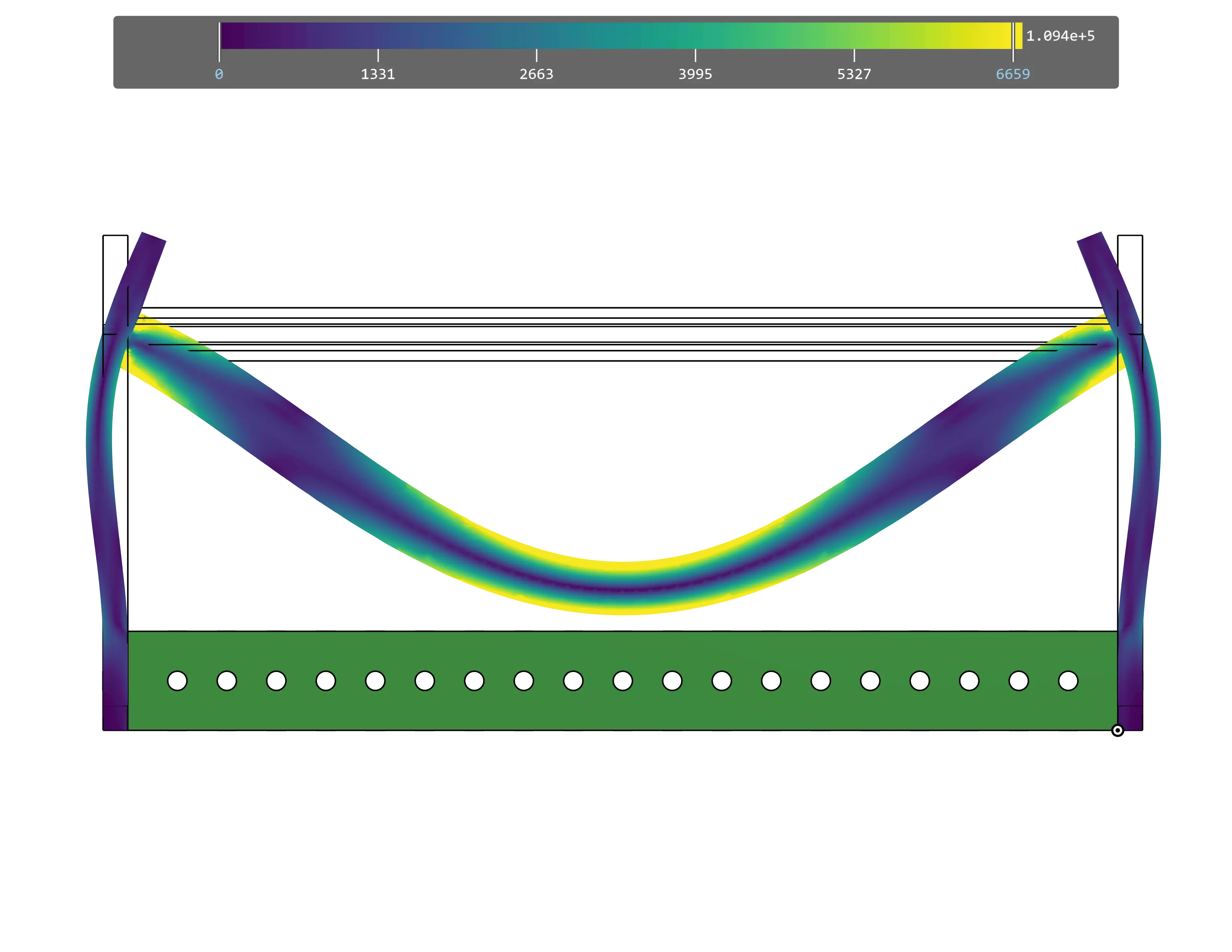

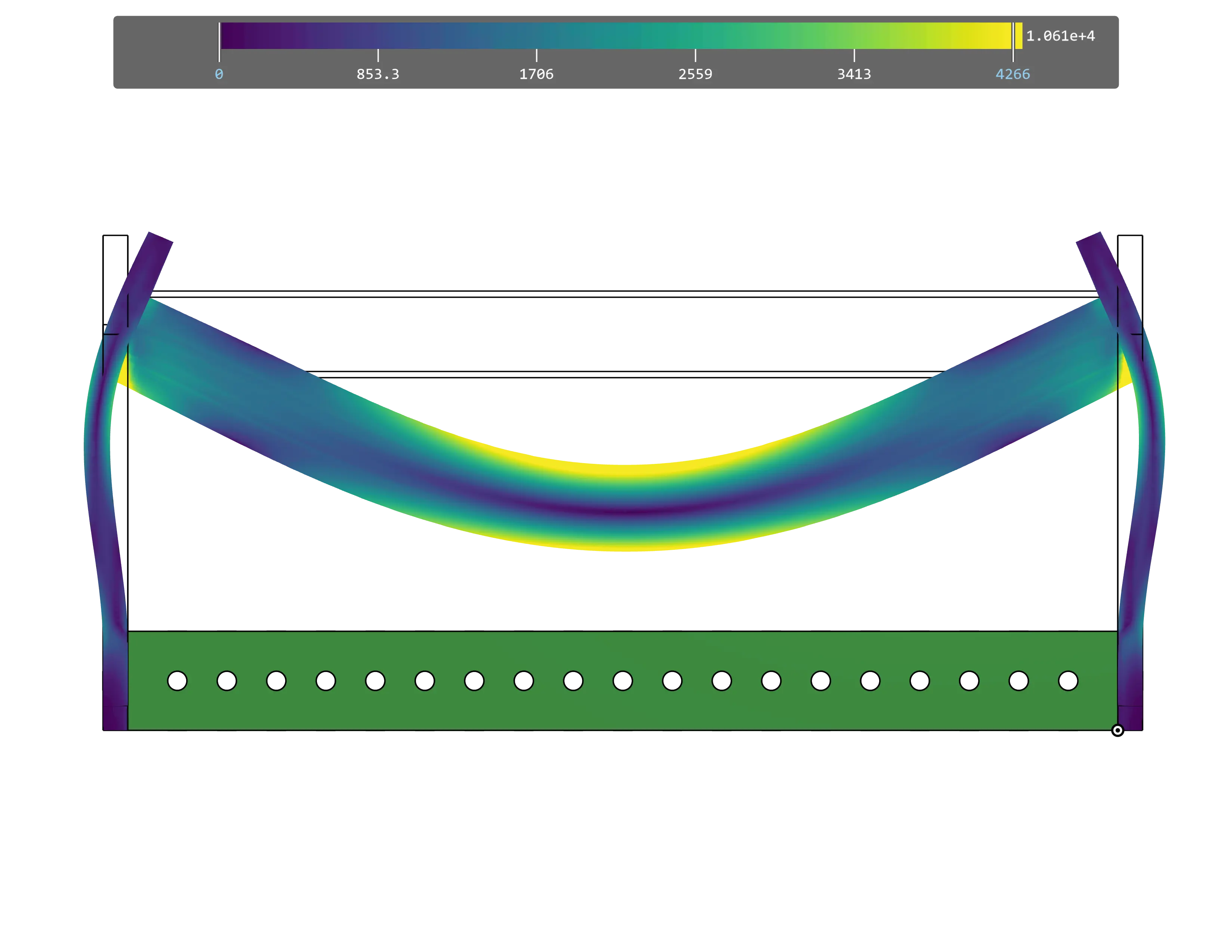

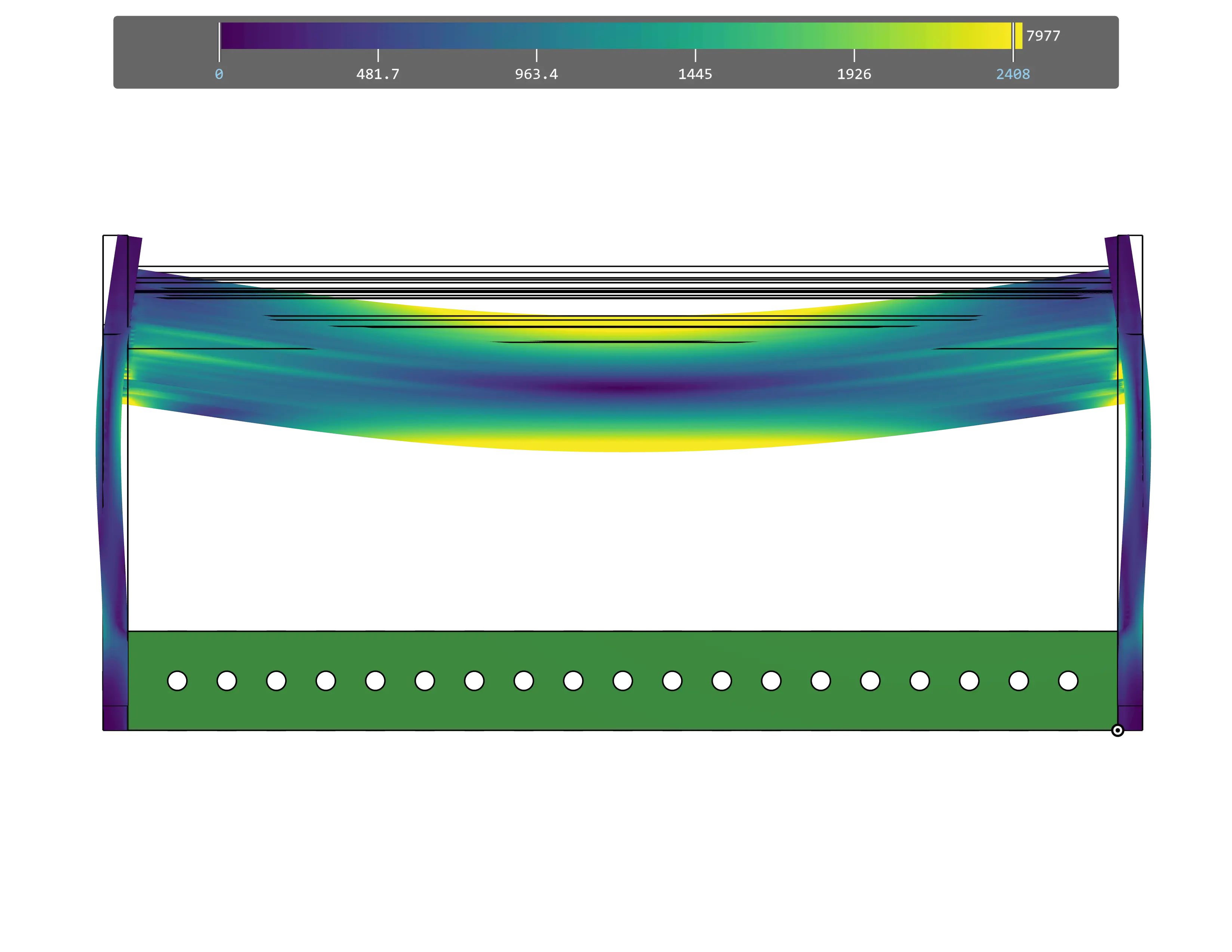

Sekmeler üzerinden tıklayarak, aynı yük verildiğinde her milin ne kadar büküldüğünü görün. Deformasyon 100 kat abartılıdır.

1/2" Hex3/4" Boru7/8" BoruSplineXL2" Boru

Referans Tasarım

Referans tasarım, kol pivot'u için 7/8" OD yuvarlak boru kullanır, bu da mukavemet ve boyut arasındaki iyi bir denge sağlar.
