2B: Dingil Silisi Pivot

Part Studio

1. Ana layout eskizindeki pivot noktasında, origin cube tarafından sahip olunan bir mate connector oluşturun. Bu, en üst seviye assembly'de subassembly'ler arasındaki hareketi tanımlamak için kullanılacaktır.
2. Çubuk borularını oluşturun
3. Pivot destek plakalarını oluşturun
4. Featurescript'leri kullanarak zinciri ve hex milini oluşturun
5. Dead mil borusunu, spacer'ı ve yıkayı oluşturun.
6. Cıvatalar için erişim delikleri dahil olmak üzere, kolun borularını oluşturun.
7. Sprocket'ı koldan uzaklaştırmak için plakayı oluşturun.
8. Tüm parçalarınıza isim verin ve malzeme ve görünüm verin

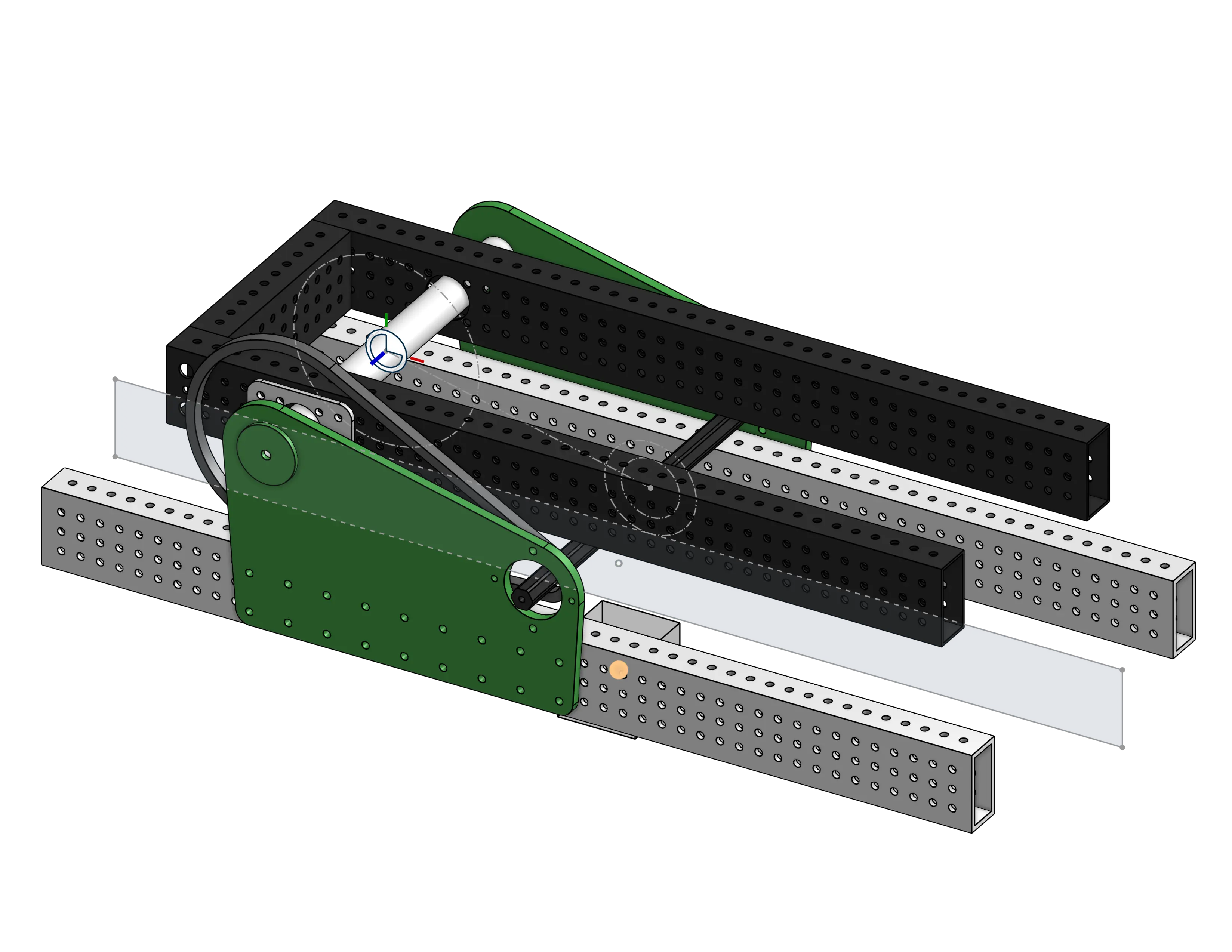

Tamamlanmış part studio.

Note

Mekanizmayı modelerken ilgili özellikler için klasörler oluşturmaya çalışın! Tüm temizliği sonuna bırakmaktan daha ziyad modelleme süreci boyunca bunu yapmak daha kolaydır.
