2B: Dingil Silisi Pivot

Layout Sketch

Layout eskizi diş redüksiyonu için Maxplanetaries kullandığı için çok basittir.

1. Origin cube featurescript'ini kullanarak origin cube'ü ekleyin
2. Çubuğu boyutlandırın
3. Pivot konumunu ve çubuğun üzerindeki sürücü sprocket konumunu düzenleyin. Aralarına bir inline tensioner kullanmak için yeterli zincir uzunluğu verecek mesafette bir yapı çizgisi boyutlandırın.
4. Her iki sprocket'in step circles'ını ve motorun çapını temsil eden yapı daireleri oluşturun.

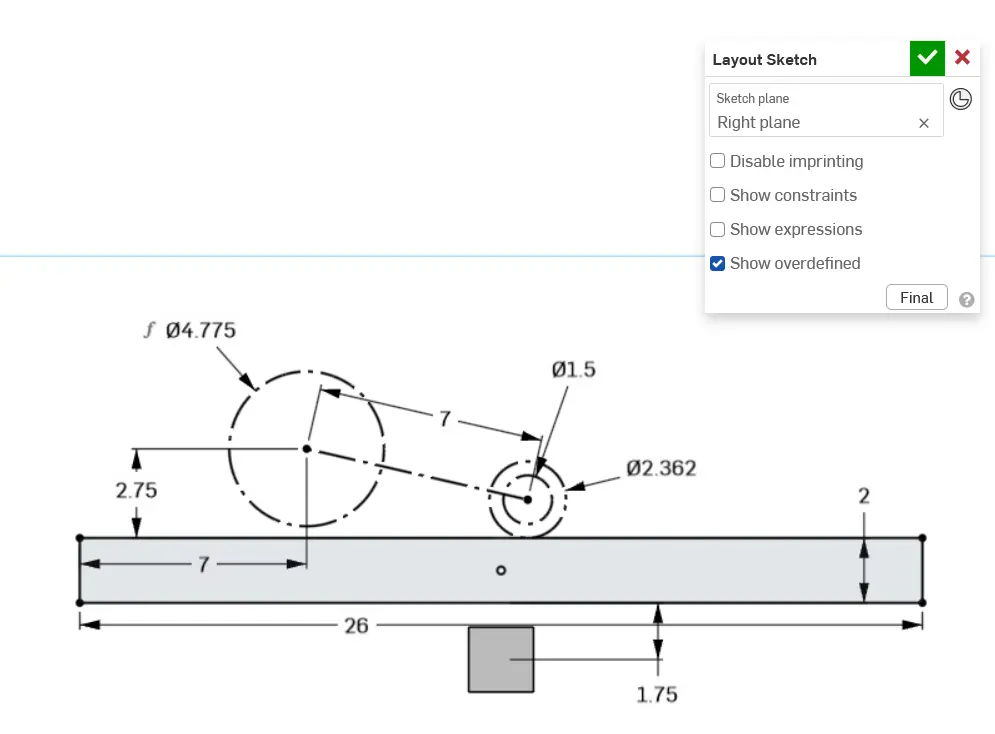

Tamamlanmış Layout Eskizi.
