2B: Dingil Silisi Pivot

Friction

Mekanizma mil etrafında döndüğü için sürtünme en aza indirilmelidir. Bu ya bushings veya rulmanlar kullanılarak yapılabilir. Bushings daha düşük hızlarda daha yüksek yükleri kaldırabilirken, rulmanlar daha yüksek hızlar ve daha düşük yükler için daha uygundur, ancak büyük rulmanlar büyük dead axles için kullanılabilir.

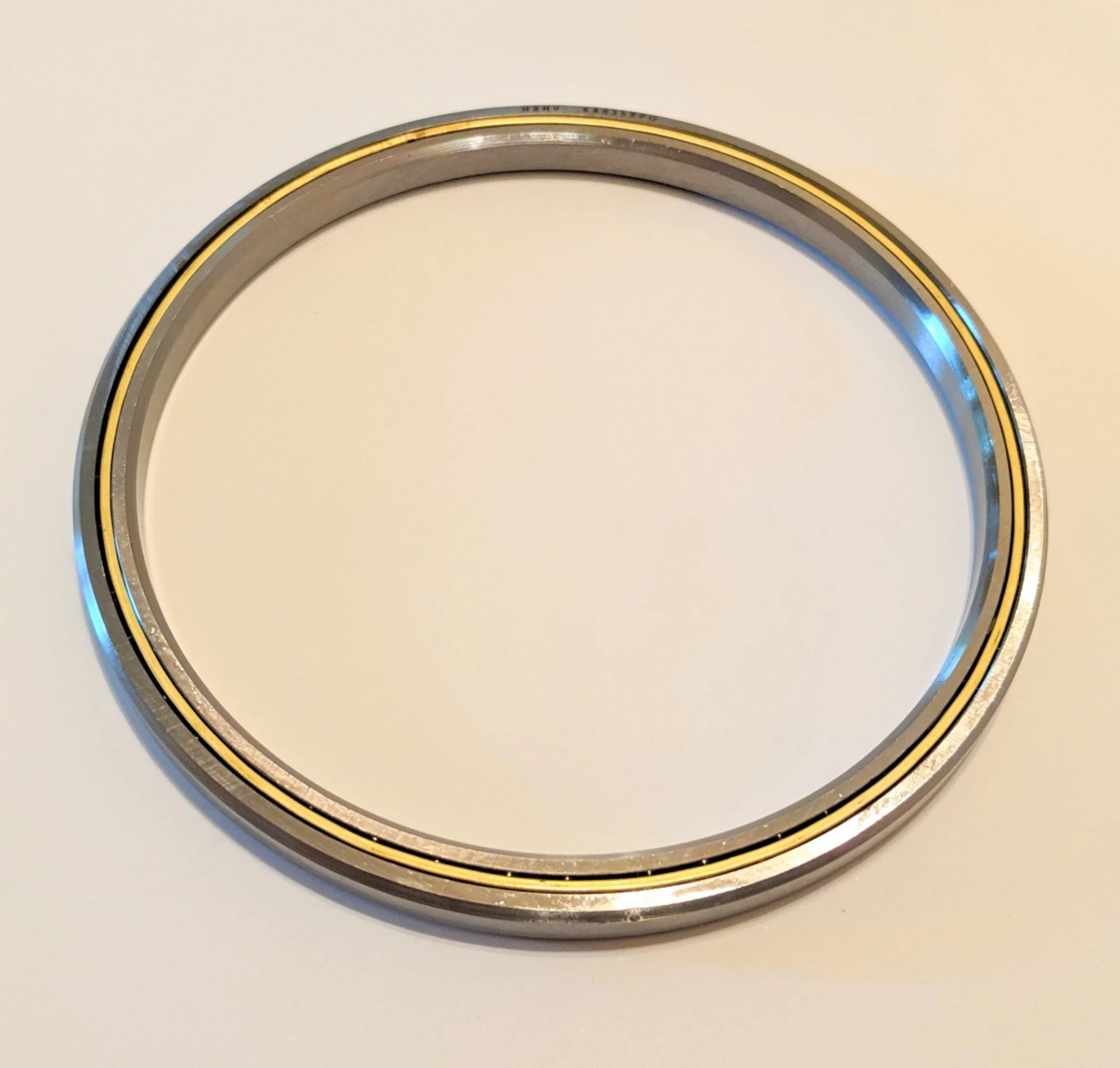

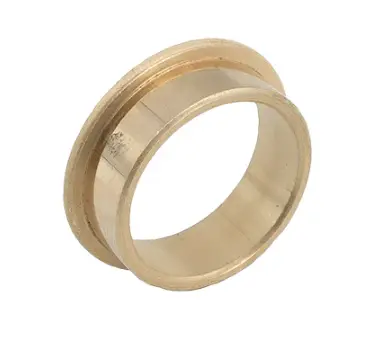

Basamaklı bir bushing ve bazen büyük dead axles için kullanılan büyük bir x contact rulmanı.

Referans Tasarım

Bu referans tasarım pivot'u için 7/8" ID, 1.125" OD Bushings kullanır. Bu tasarım yüksek yükü kaldırmak üzere tasarlanmıştır, bu yüzden pivot mil'i için 7/8" boru seçildi. Daha büyük OD, 1/2" hex veya 3/4" borudan daha fazla mukavemet sağlar, ancak ekstrüde edilmiş spline mil'den çok daha düşük bir profili korur. Bushing'in 1.125" OD'si, çoğu COTS plaka sprocket'inde bulunan 1.125" delikle uyumlu olmasını sağlar.
