1E: Alt Sistem İş Akışı - Drivebase Detaylandırma

Egzersiz: Tampon Montajı

Batarya montajına benzer şekilde, iyi tampon montajı genellikle gözden kaçırılır. Sağlam bir tampon montaj sistemi size hiçbir maçı kazandırmazken, zayıf bir tampon montaj sistemi kesinlikle bir maçı kaybettirebilir. Zayıf tampon montajı tampon hasarına, uzun tampon değiştirme süresine veya hatta tamponlarınızın düşmesine neden olabilir.

Referans tasarımda, threadli stud tampon montaj sistemi uygulanmıştır.

Threadli Stud Tampon Montaj Sistemi

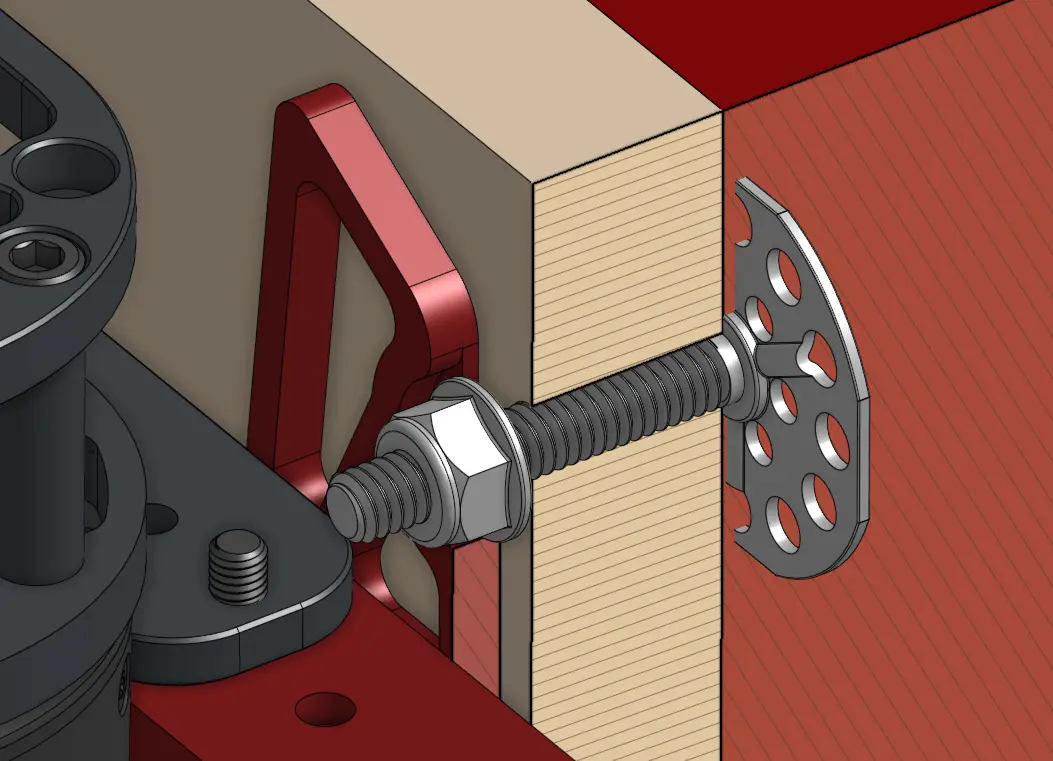

Threadli stud tampon montaj sisteminin kesit görünümü. Threadli stud tampon ahşabına takılır ve somun tamponları çerçeveye karşı sıkı tutar.

Talimatlar

Drivetrain'inize istediğiniz tampon montajlarını ekleyin. Aşağıdaki talimat slaytlarından ilham alabilirsiniz.

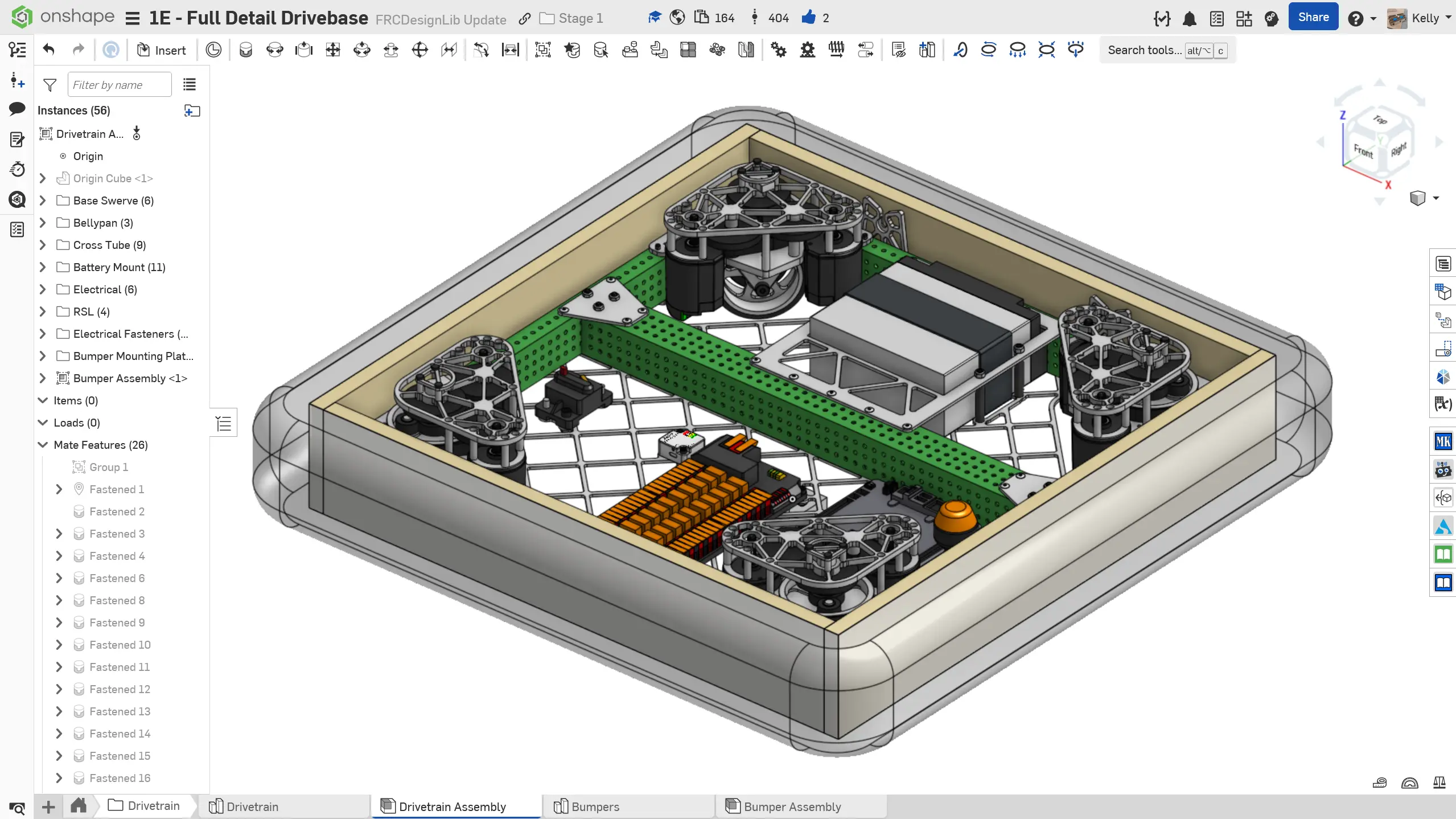

0. Tamamlanmış tampon montajları.
1. Tampon montajını modelleyin. Bu parça 3/16" kalınlığında alüminyum olmalıdır. Threadli stud yuvaya düşer.

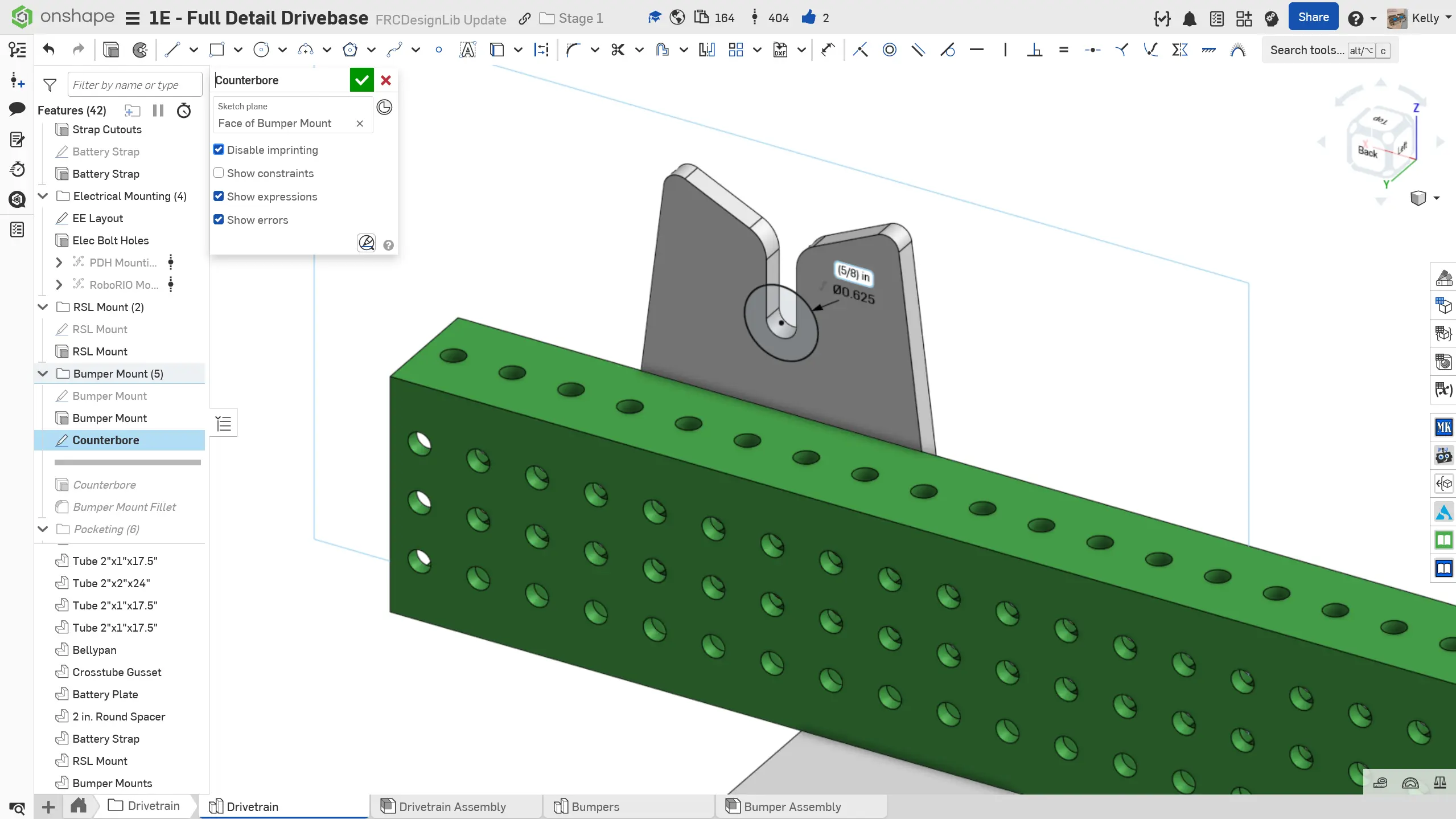

2. Threadli stude vidalanan somun için pocket ekleyin. Bu somun tamponları çerçeveyle sıkı tutar. Pocket somunu güvence altına alır ve tamponun yukarı kalkmasını önler.

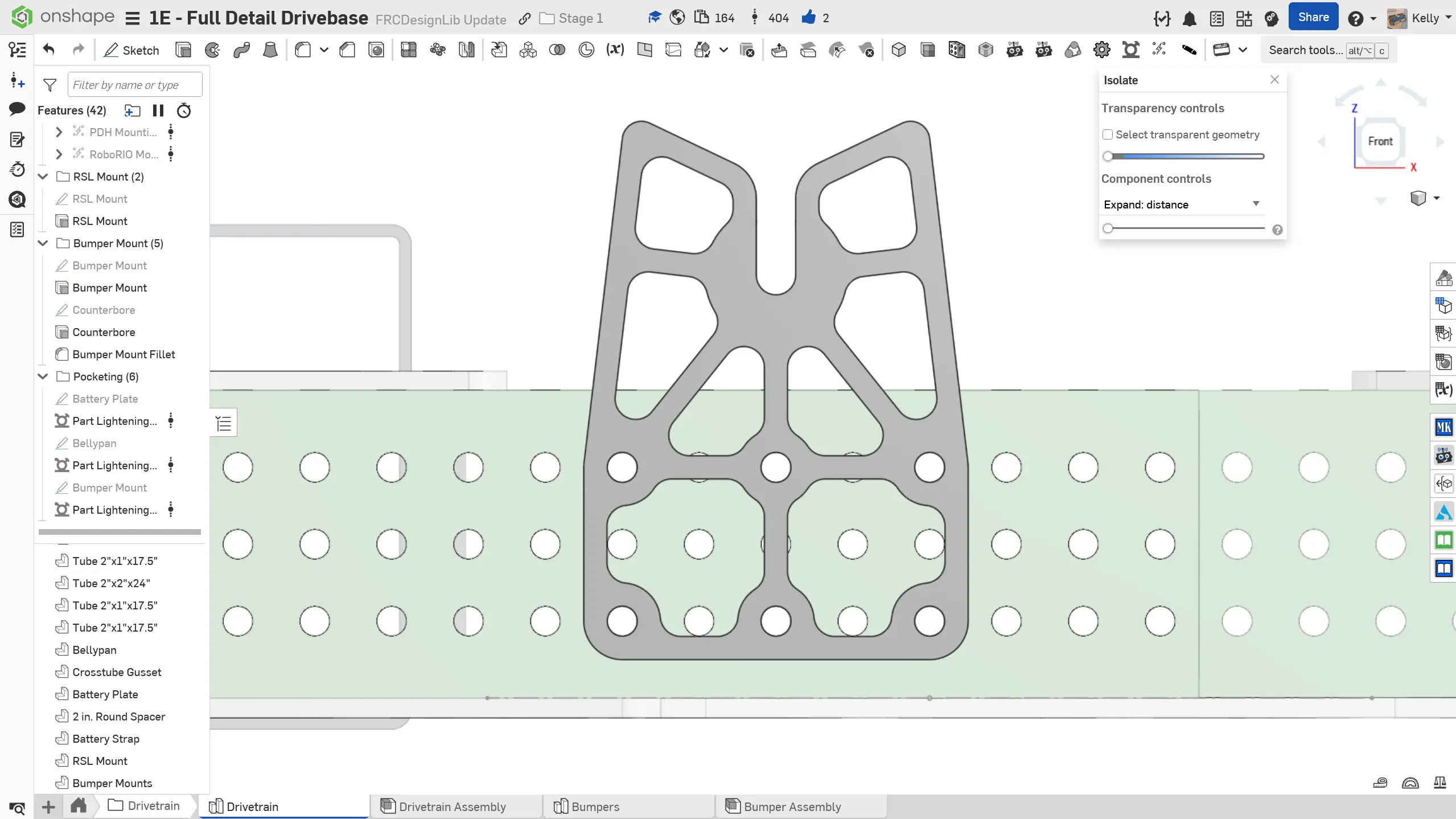

3. Fillet yapın ve isteğe bağlı olarak montajı pocketleyin. 0.15" genişliğinde kaburgalar ve 1/8" takım yarıçapı önerilir.
4. Montajı ekleyin ve Group'a ekleyin. Üç montaj daha kopyalayın ve drivetrain assembly'sine mate edin. Takımınız çok parçalı tamponlar çalıştırıyorsa (örn: iki C şeklinde tampon) tamponları güvence altına almak için daha fazla montaj eklemeniz gerekebilir.

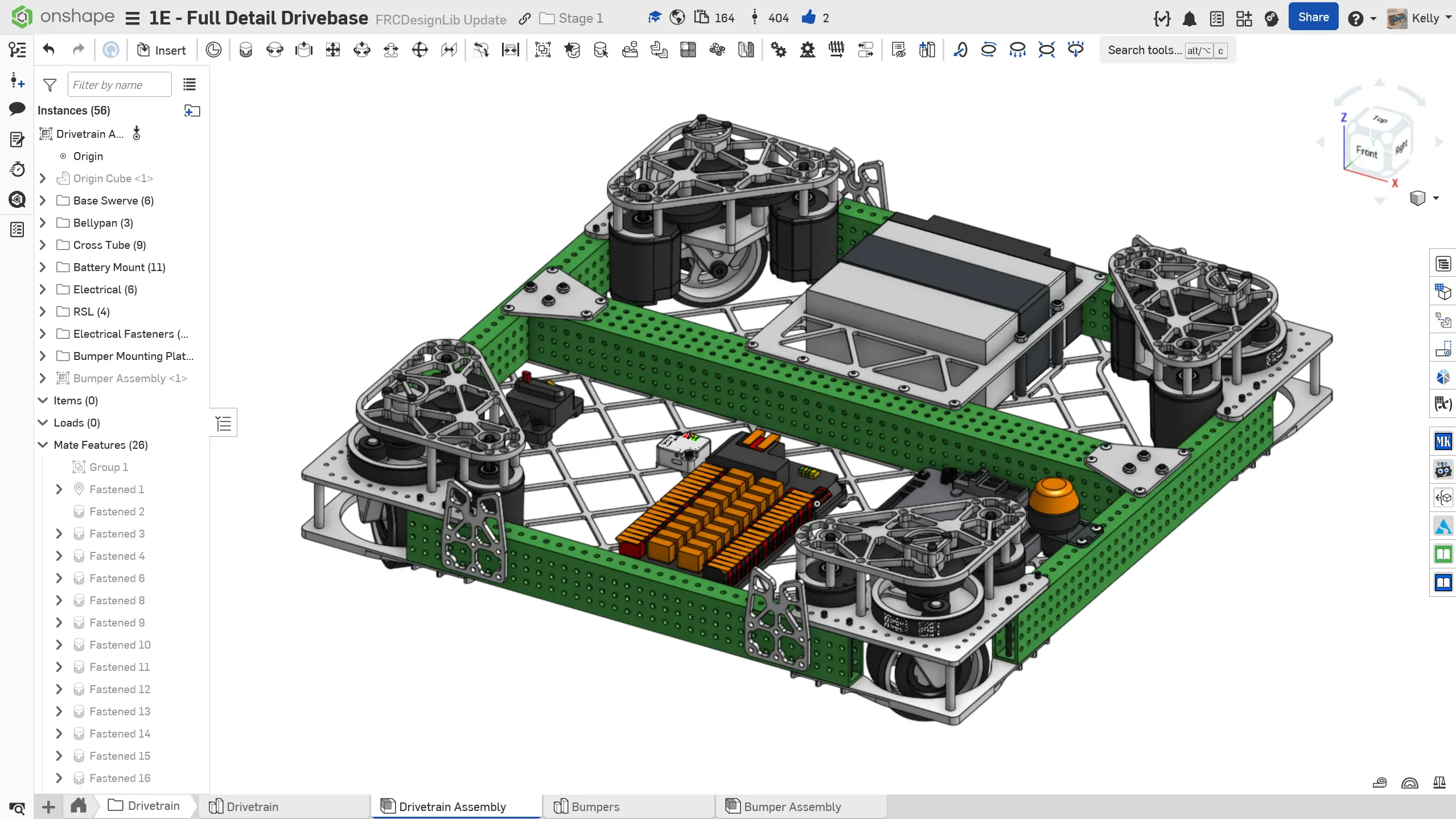

5. Drivetrain assembly'sinde tamamlanmış tampon montajları.
