1E: Alt Sistem İş Akışı - Drivebase Detaylandırma

Egzersiz: Bellypan Pocketing

Bazı takımlar ağırlığı azaltmak ve kablo bağlamayı kolaylaştırmak için bellypan'ı pocketlemeyi seçebilir. Pocketli bir bellypan yaklaşık 3-4 libre (1.4-1.8 kg) tasarruf sağlayabilir. Ancak, bu bellypan'ı kendiniz üretiyorsanız önemli ölçüde üretim süresi ekleyecek veya bir üretim hizmetinden (örn: Fabworks) bellypan satın alıyorsanız maliyeti artıracaktır. Takımınızla ödünleleri dikkatli bir şekilde düşünmelisiniz.

Talimatlar

Eğer drivetrain'iniz için bellypan'ınızı pocketlemeyi seçerseniz, Part Lighten Featurescript kullanan slaytlardaki talimatları takip edebilirsiniz. Bellypan'ı pocketlemek için Vent veya Part Lighten Featurescripts'lerini de kullanabilirsiniz. Her Featurescript arasında iş akışı biraz farklı olsa da, genel fikir aynıdır. Güç ve kolay modelleme için elmas deseni önerilir.

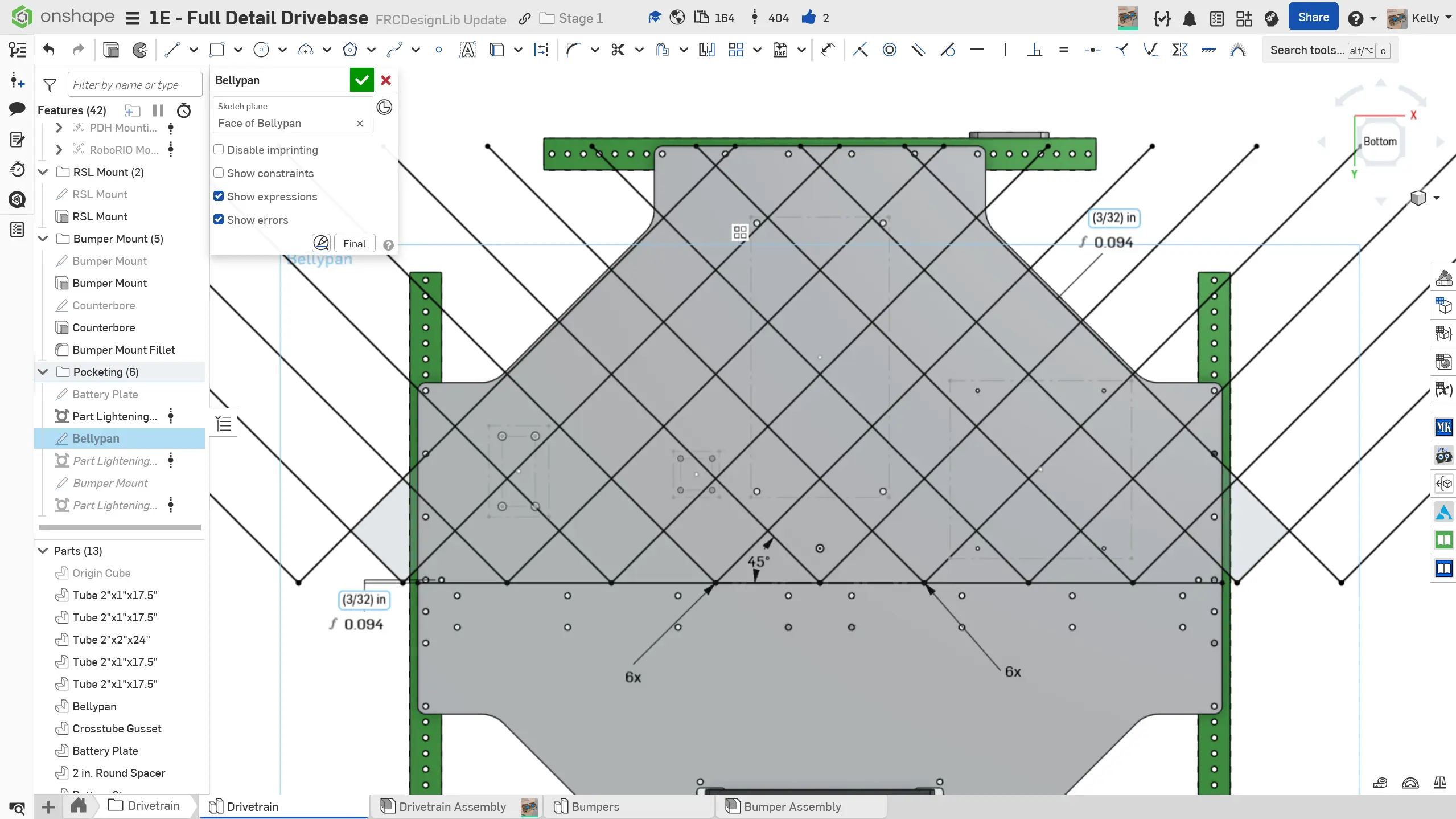

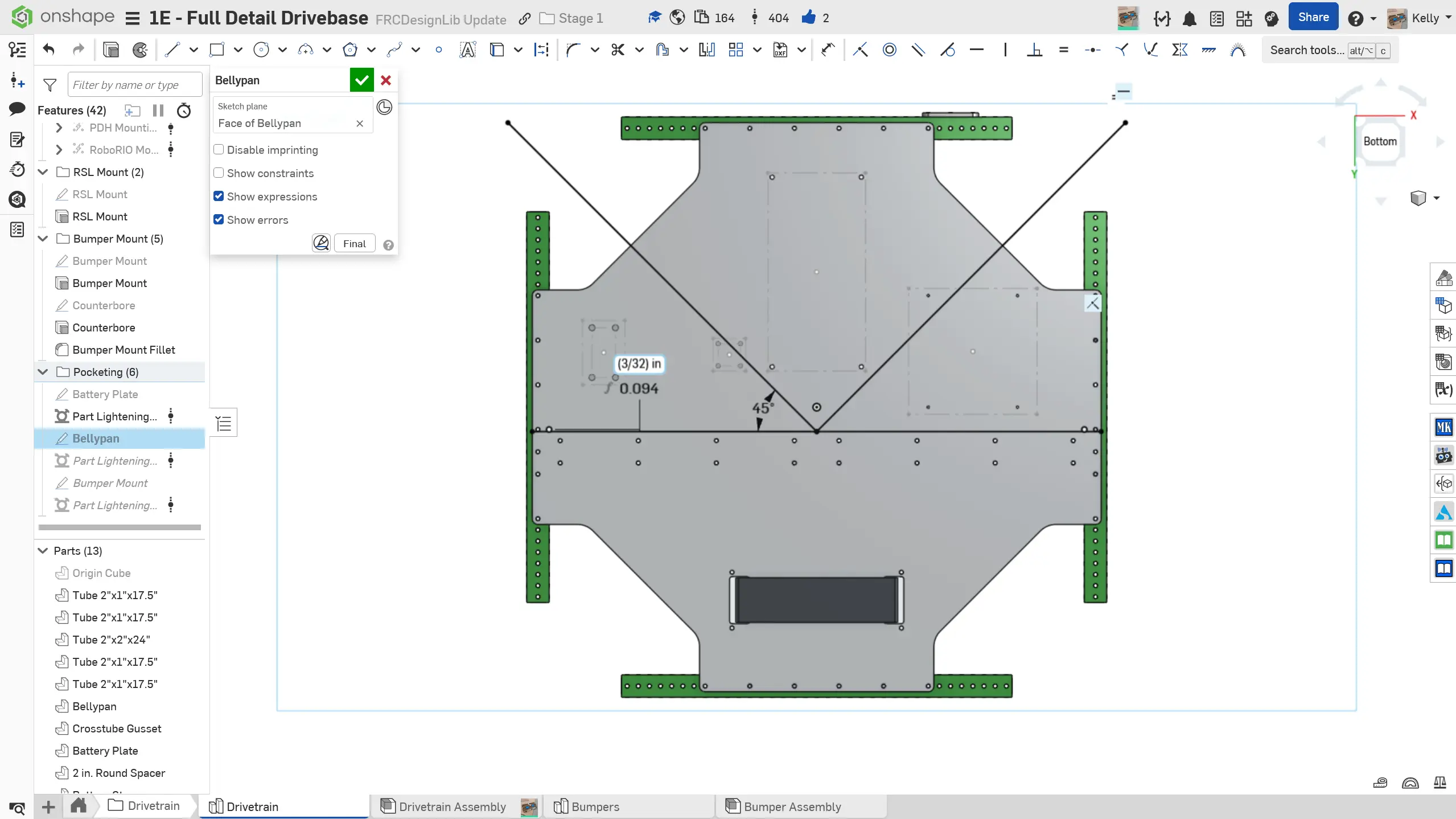

1. Dikeyden 45 derece ofset iki dik çizgi ve crosstube kenarından hafif ofset bir çizgi çizin.

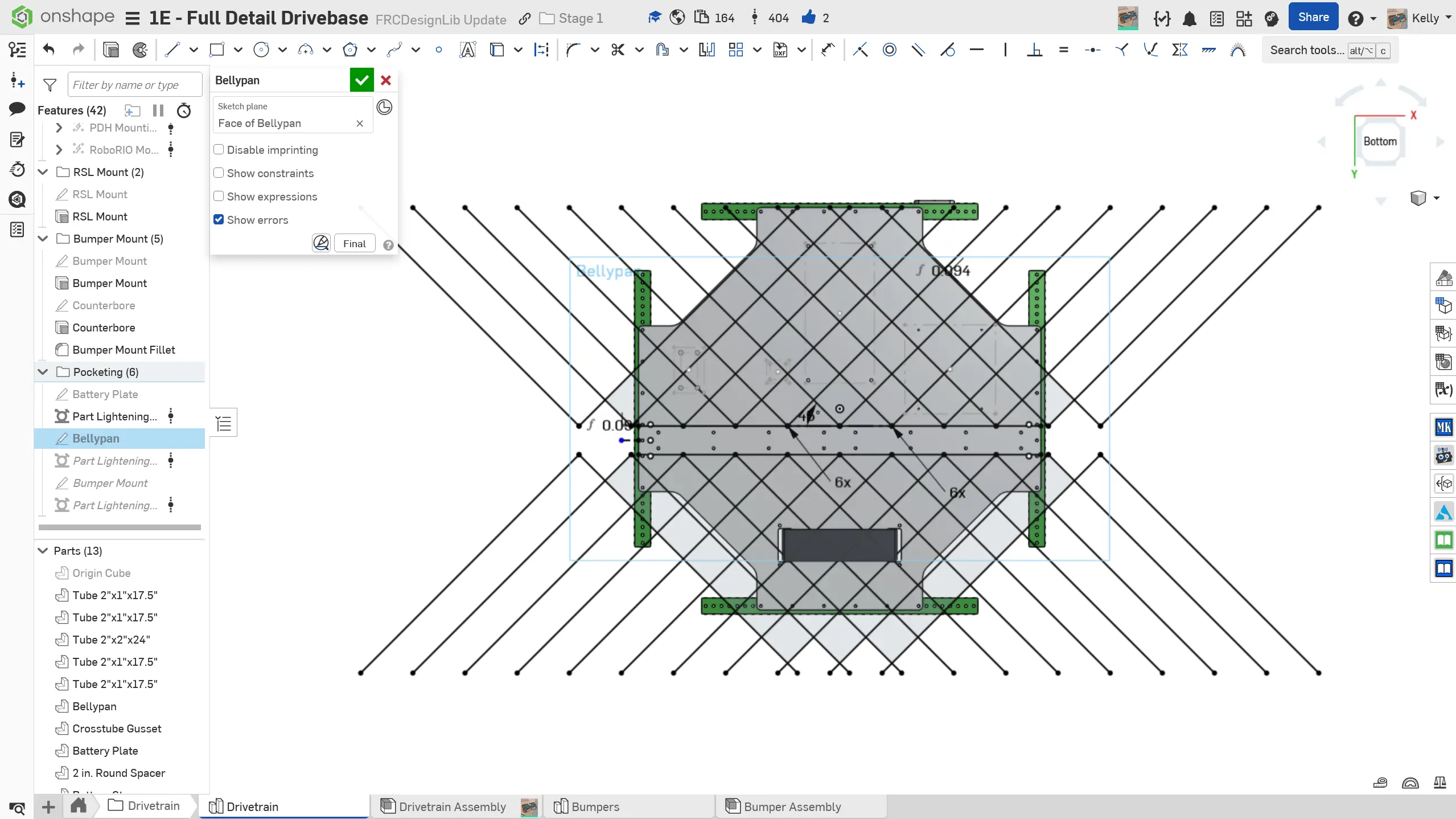

2. Dikey çizgileri bellypan'ın üst kısmını tamamen kaplayana kadar doğrusal desen yapın. Bunlar ana kaburgalar olacak.

3. Üst kaburgaları bellypan'ın alt kısmına ayna yapın.

4. Montaj deliklerinin bir kaburgadan çok uzak olması sonucunda oluşabilecek adaları bağlayın. Video, kaburgalar eklerken lighten özelliğinin son sonucunu görmenize izin veren potansiyel bir iş akışı gösterir.

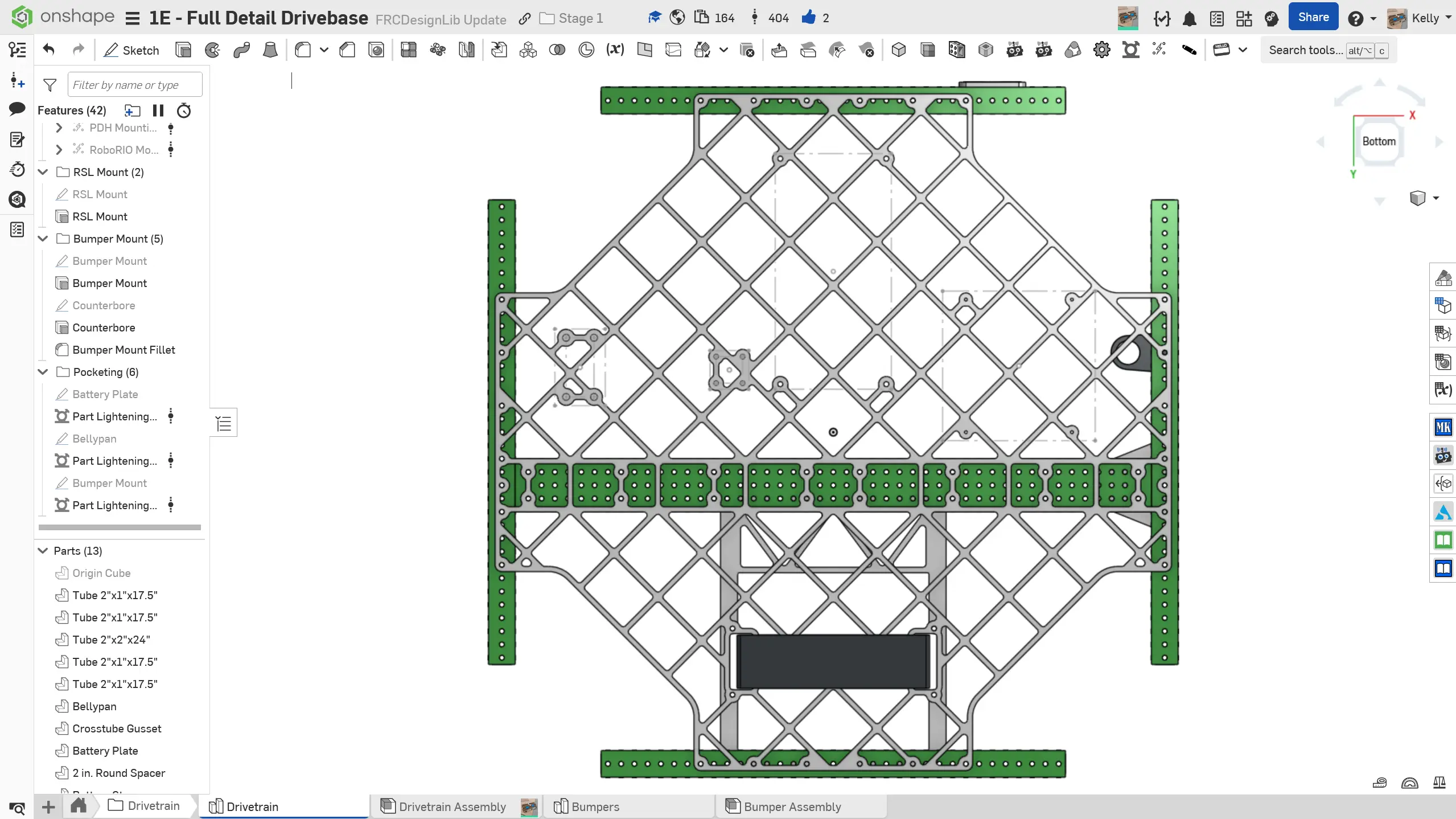

5. Bellypan'ı pocketlemek için bir pocketing Featurescript kullanın. Önerilen ayarlar 0.15" genişliğinde kaburgalar ve 3/16" takım yarıçapıdır.
