1E: Alt Sistem İş Akışı - Drivebase Detaylandırma

Egzersiz: Batarya Tutucusu

Referans tasarımda, batarya yatay olarak bellypan üzerine yerleştirilmiştir. Bataryayı güvence altına almak için bataryanın ve bellypan'ın etrafına dolanan 2" genişliğinde bir kayış ile sabitlenmiştir.

Talimatlar

Drivetrain'inize bir batarya tutucusu ekleyin. Aşağıdaki talimat slaytlarından ilham alabilirsiniz.

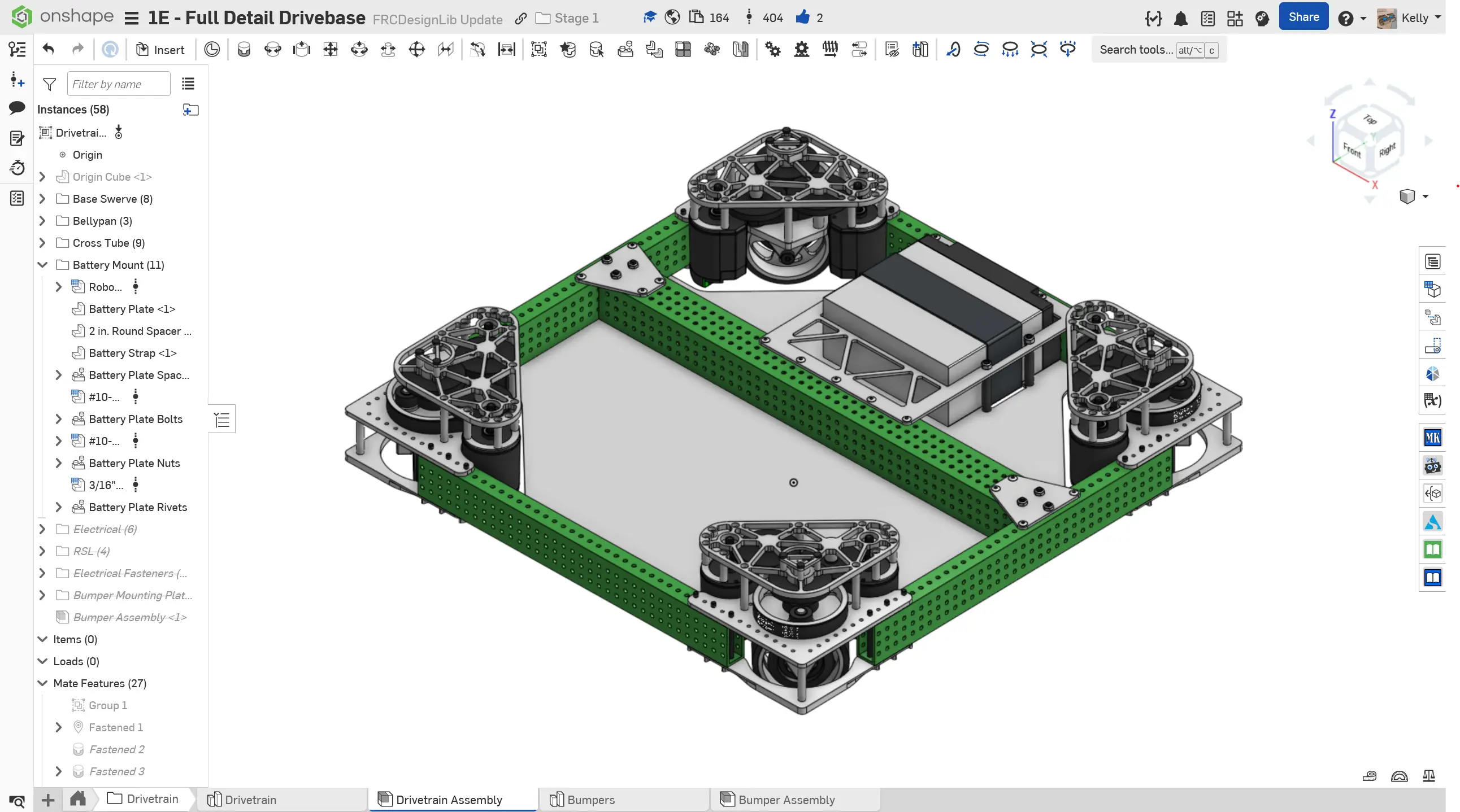

0. Tamamlanmış batarya tutucusu (montaj delikleri, bellypan üzerinde kayış kesimi ve kayış ile).

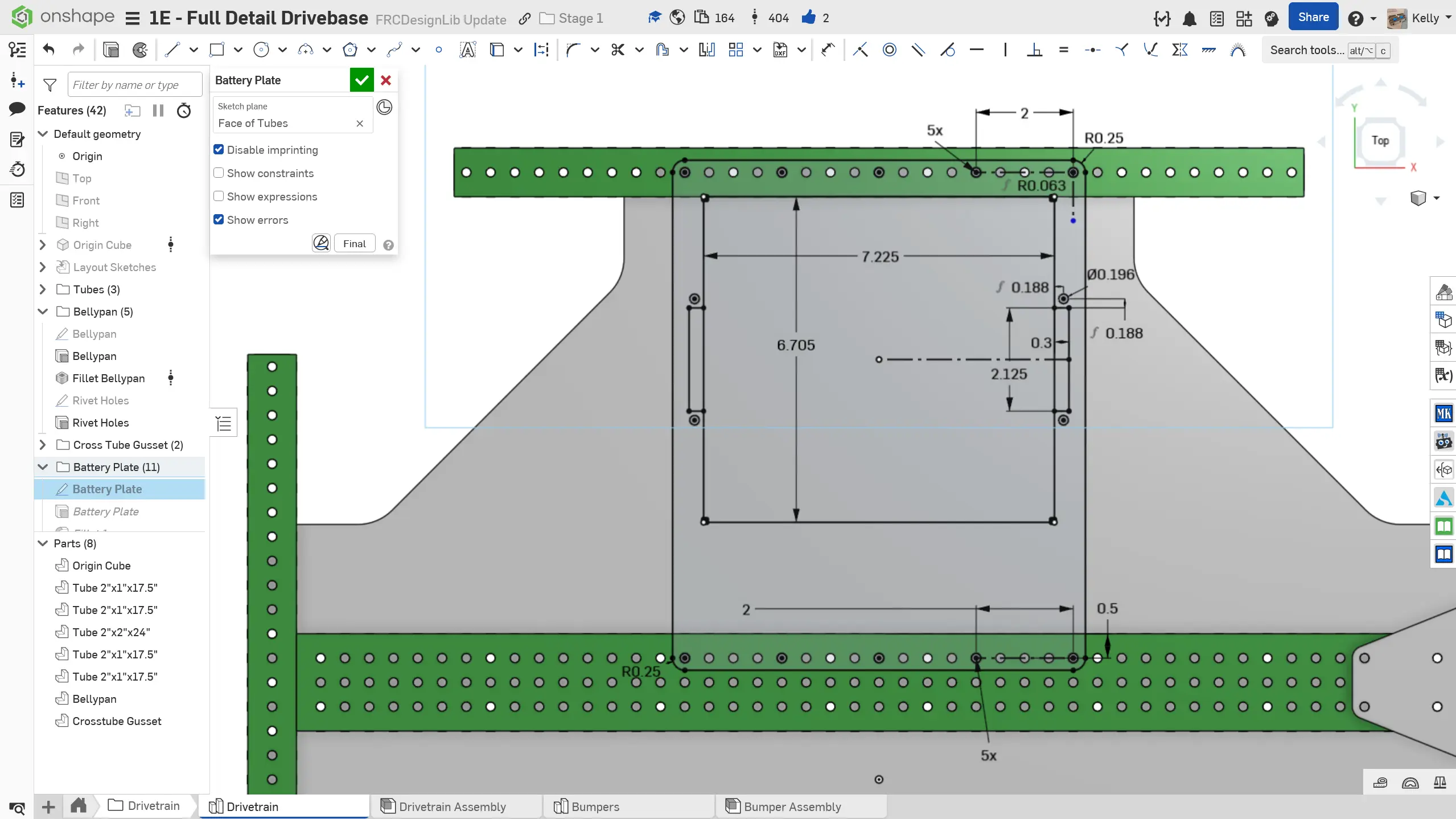

1. Batarya ve batarya montaj plakası yerleşimi. Bataryayı iç köşelerde 1/16" yarıçaplı filletlerle sığdırmak için, kesimi yaklaşık 6.705" x 7.225" olmalıdır.

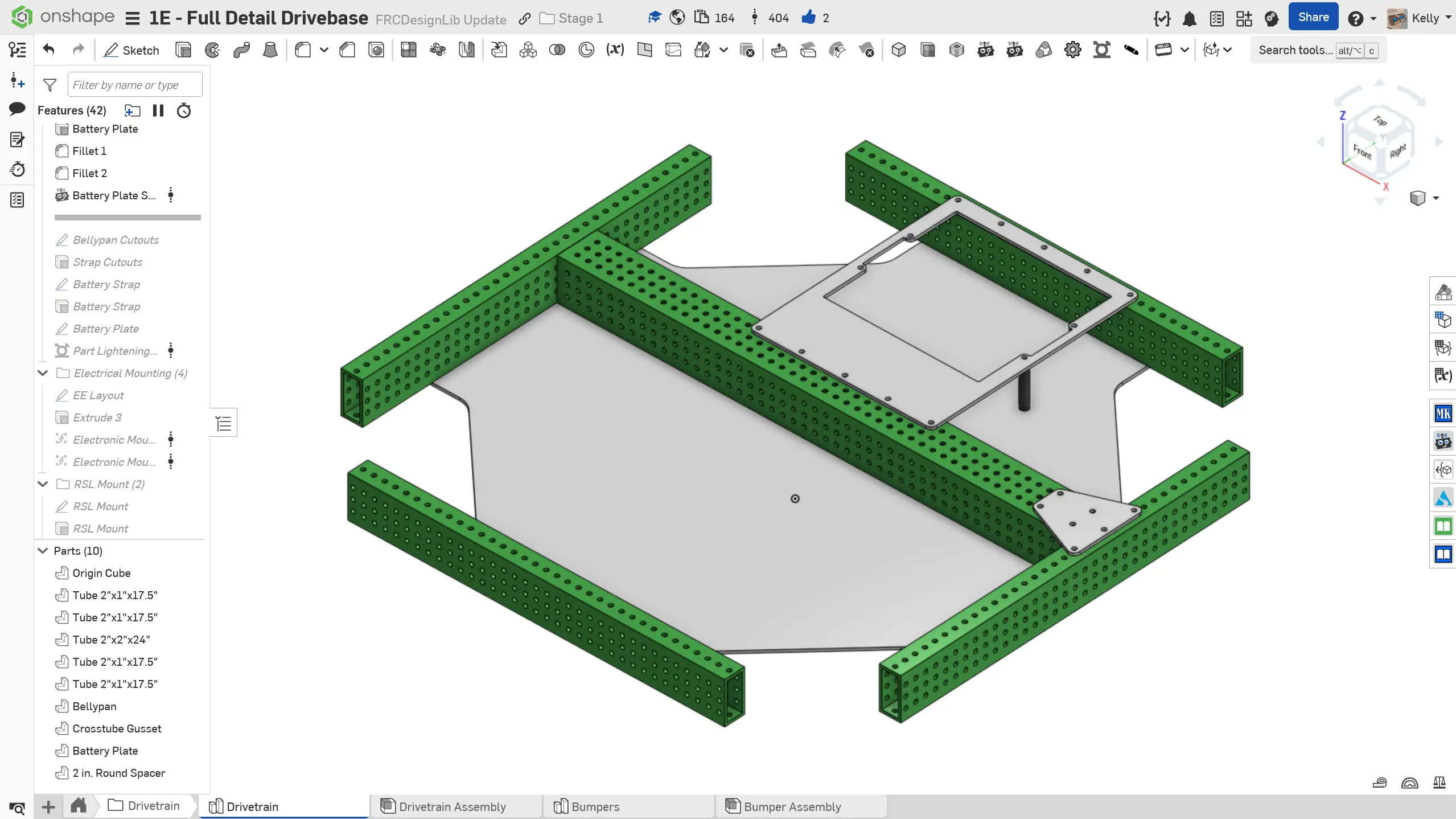

2. Bu plaka için 1/8" kalınlığında alüminyum iyi bir seçenektir. Ayrıca bellypan'a bağlamak için 3/8" çapında mesafeler ekleyin.

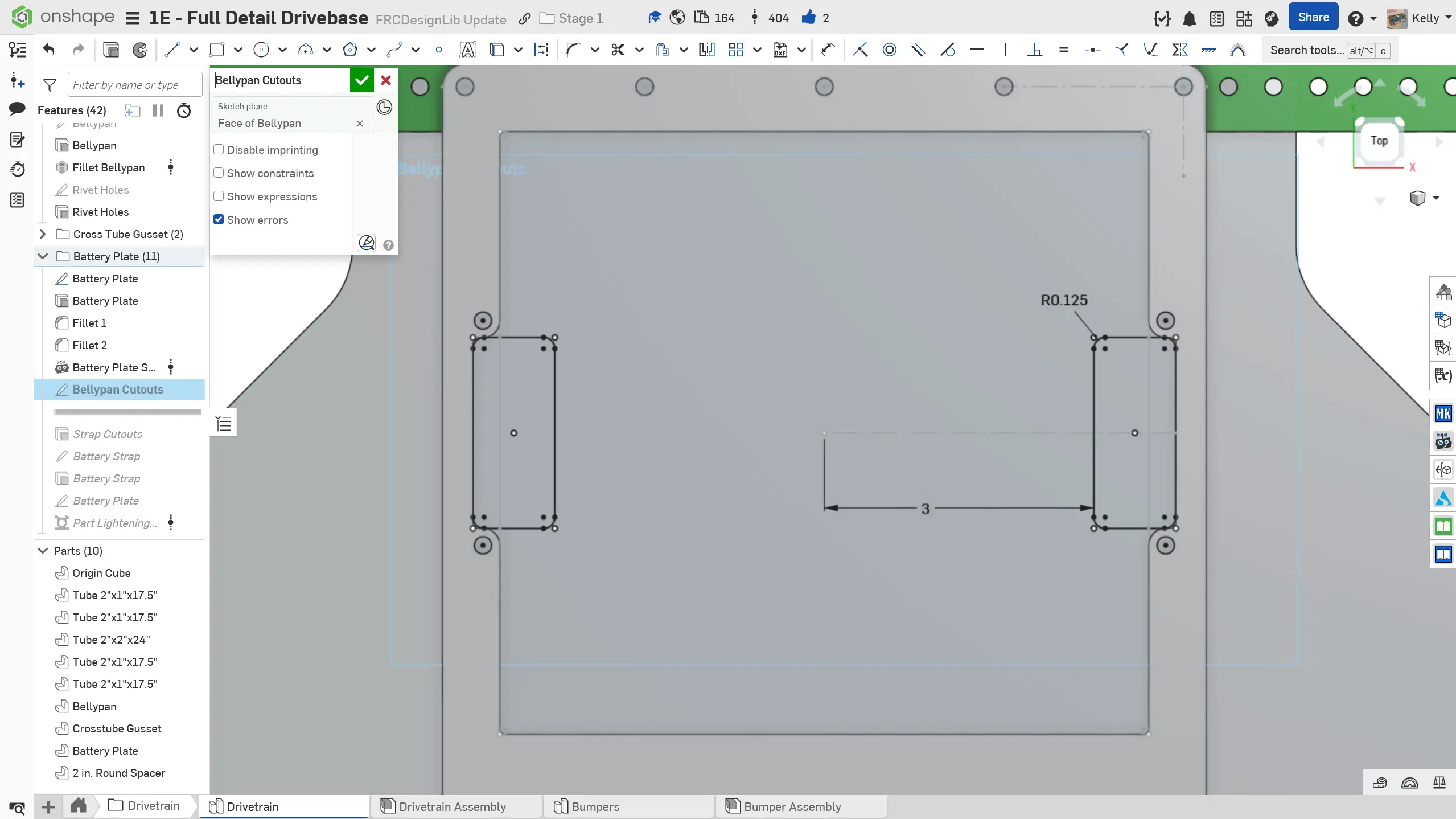

3. Bellypan üzerinde batarya kayışı için montaj deliklerini ve kesimi ekleyin.

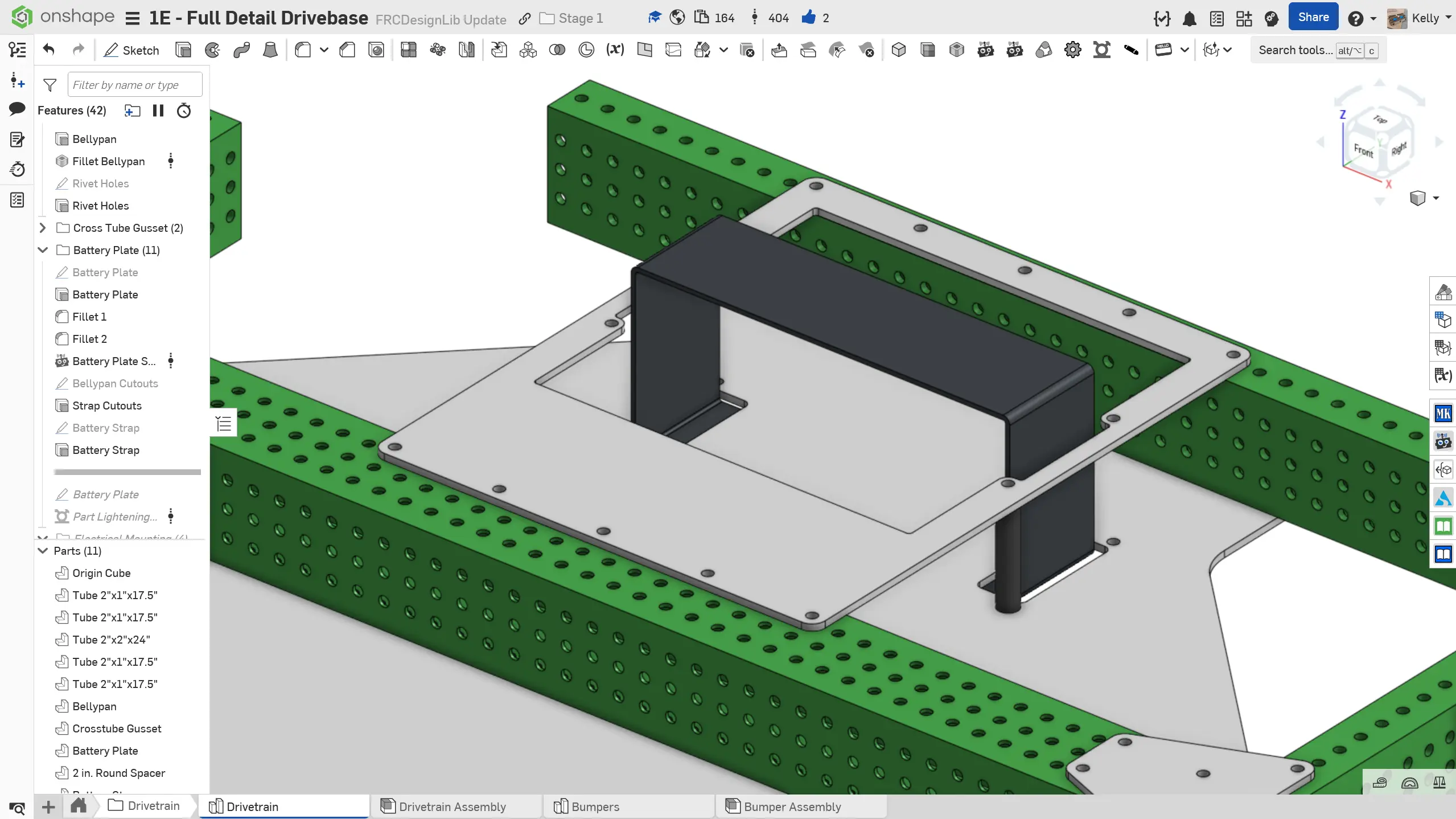

4. İsteğe bağlı olarak batarya kayışını modelleyin.

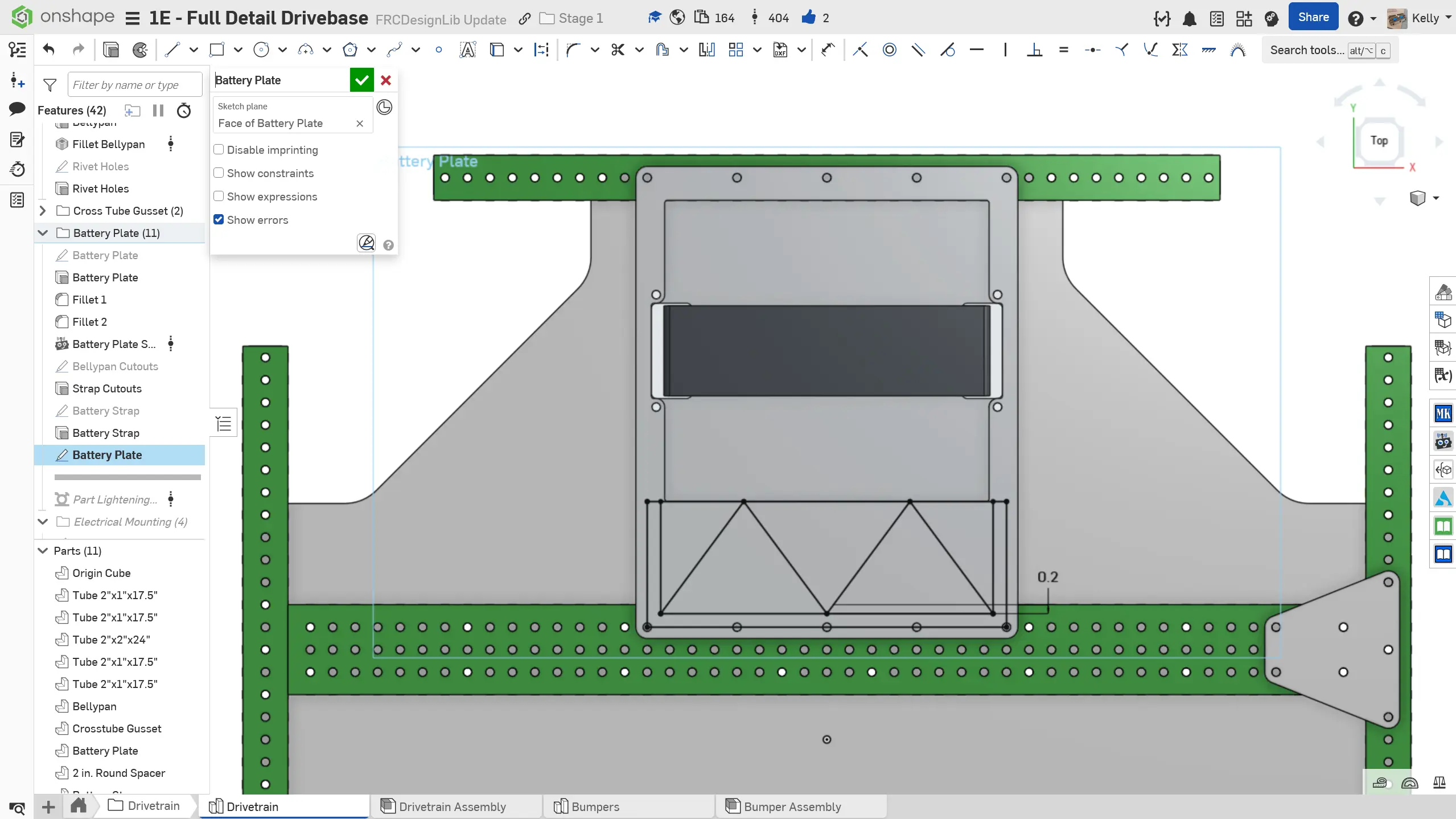

5. İsteğe bağlı olarak batarya tutucusunu pocketleyin. 0.2" genişliğinde kaburgalar önerilir.

6. Batarya tutucusunu, mesafeleri ve bataryayı assembly'ye ekleyin. Özellik ağacınızı düzenlemeyi, parçalarınıza isim vermeyi, parça malzemelerini atamayı ve assembly dosya ağacınızı düzenlemeyi unutmayın.

❮ ❯
