1D: Tasarım Metodolojisi - Basit Swerve Şasisi

Düzen Çizimlerini Türetme ve Parça Modelleme

Artık düzen çizimini oluşturduğunuza göre, bireysel parçaları modellemeye başlayabilirsiniz. Tüp uzunluğu gibi parçaların kritik boyutları, düzen çizimi tarafından yönlendirilecektir. Bu şekilde, tüpler düzen çizimindeki şasi boyutundaki değişikliklerle otomatik olarak güncellenecektir.

Talimatlar

Başlamak için Belgenizde Drivetrain adında yeni bir klasör sekmesi oluşturun. Ardından, Drivetrain klasöründe Drivetrain adında yeni bir part studio oluşturun. Part studio'yu tamamlamak için slaytlardaki talimatları izleyin. Origin Cube'un part studio'nuzdaki ilk özellik olması gerektiğini unutmayın.

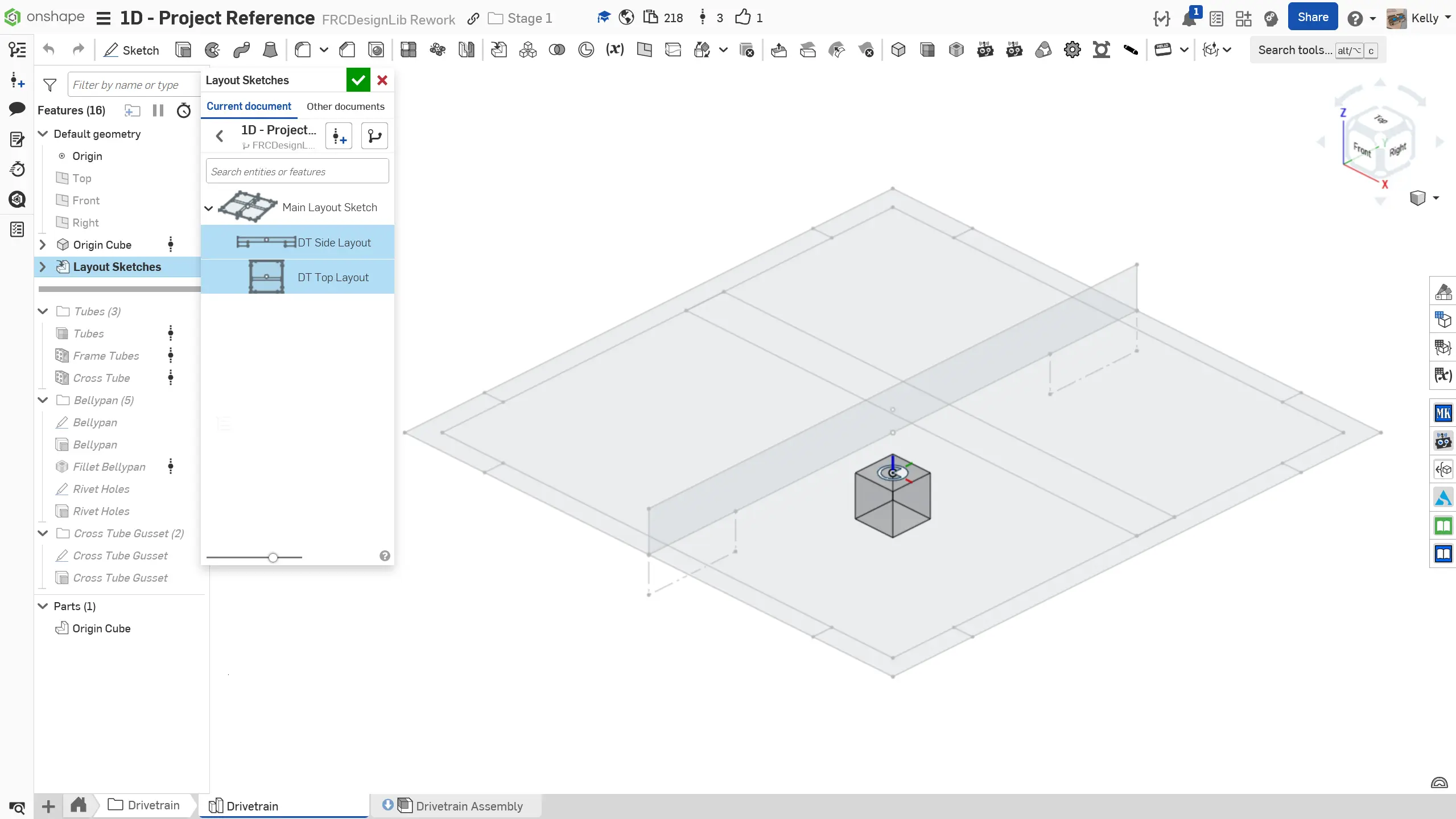

1. Origin cube'u ekleyerek başlayın. Ardından, daha önce çizdiğiniz düzen çizimlerini Main Layout Sketch part studio'undan eklemek için `Derived` aracını kullanın. Düzen çiziminde değişiklikler yapılırsa bu özellik otomatik olarak güncellenecektir.

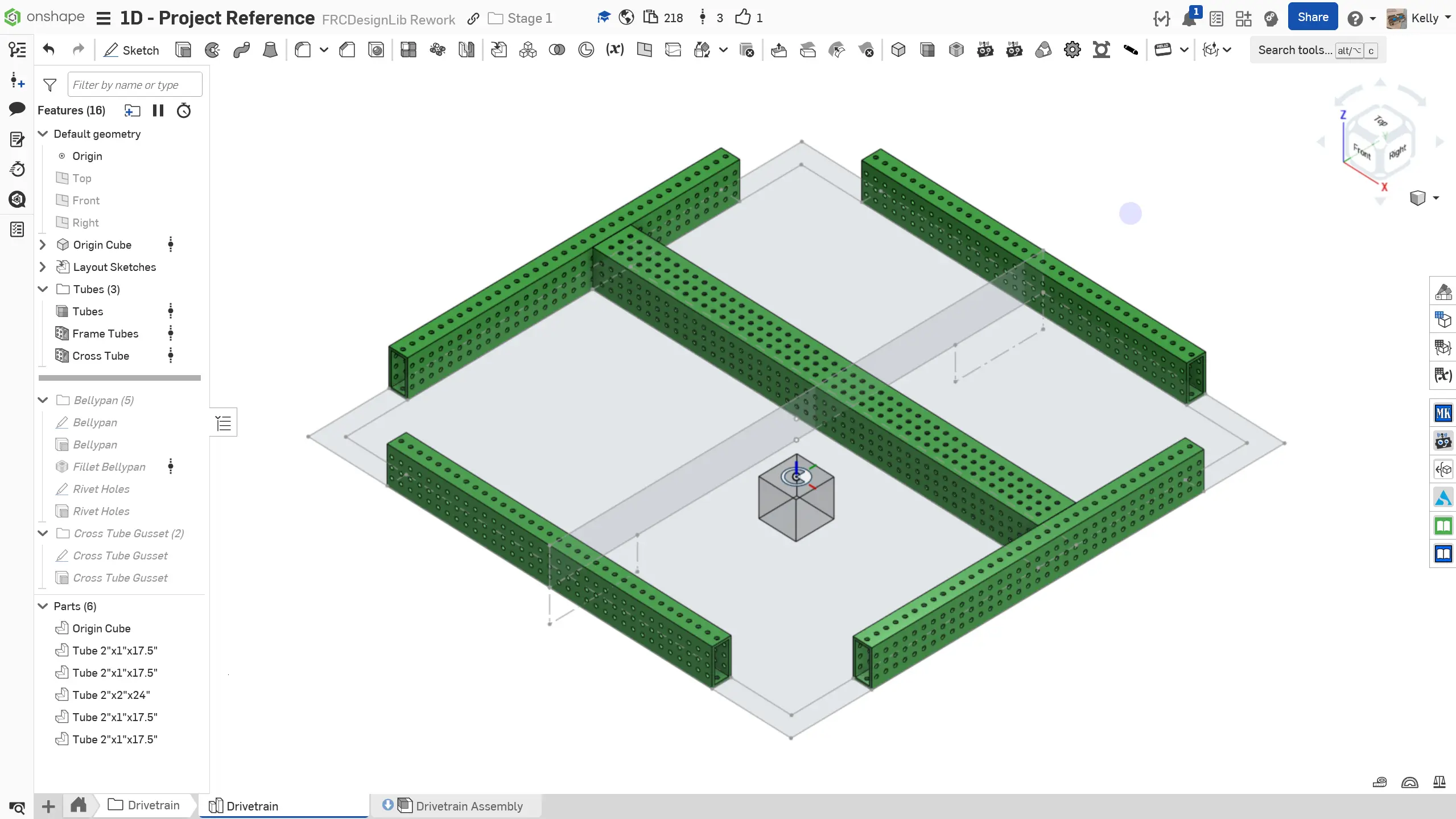

2. Tüpleri modellemek için `Extrude Individual` ve `Tube Converter` Featurescripts'lerini kullanın. 2"x1" tüpler güç için 1/8" duvar olmalıdır, ancak 2"x2" tüp 1/16" duvar olabilir.

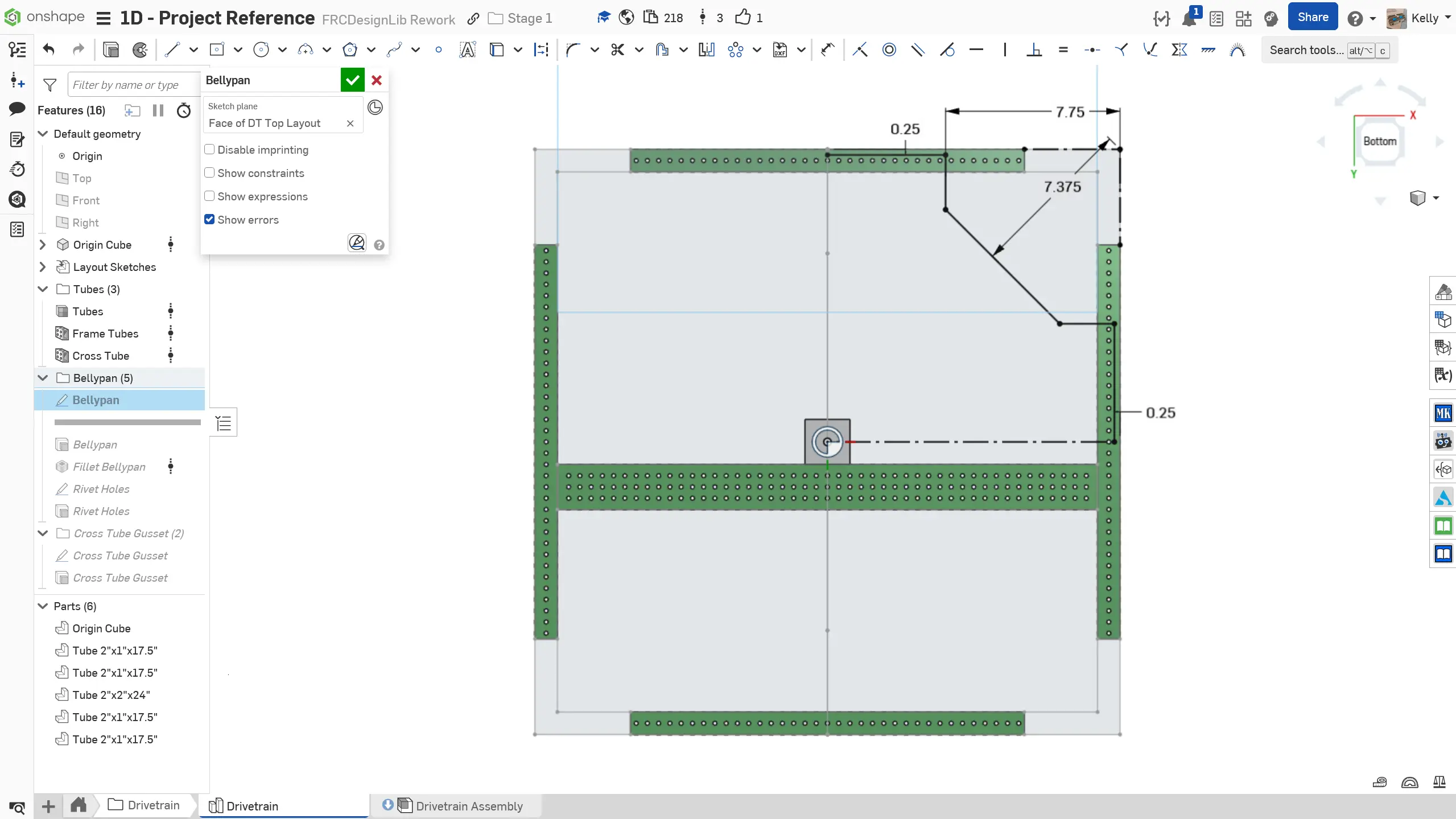

3. Bellypan'ın bir köşesiyle başlayın. Köşe, swerve modülü için yer açmak için kesilir.

4. Kesitin iki iç köşesine 1" yarıçaplı sketch filtresi eklemek için Fillet sketch aracını kullanın.

5. Ardından, diğer üç köşeyi pattern yapmak için Circular Pattern sketch aracını kullanın. Bellypan'ı 1/8" kalınlığında extrude edin.

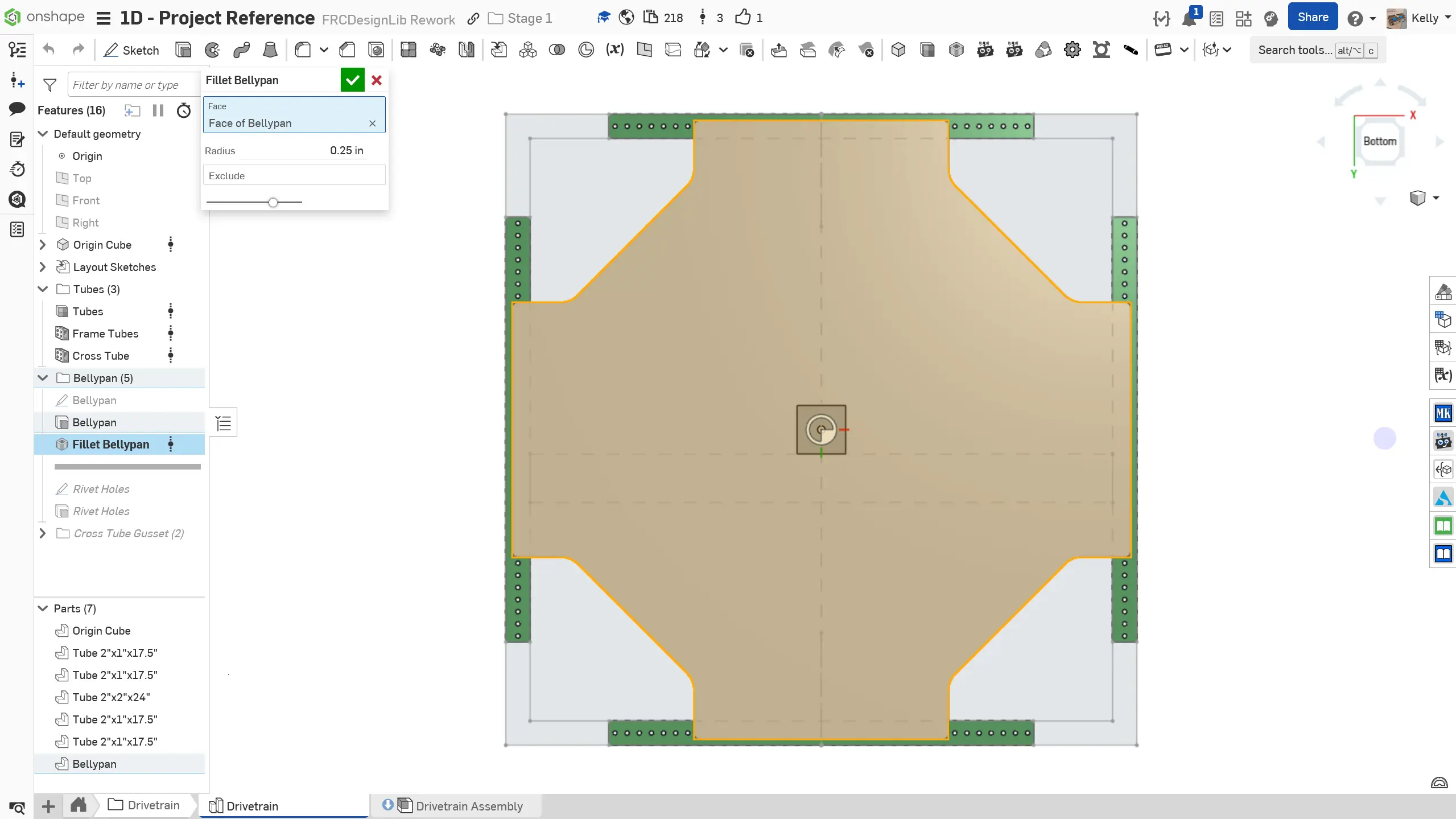

6. Bellypan'ın alt yüzünü seçerek 0.25" yarıçaplı filtre eklemek için `Fillet All Edges` Featurescript'ini kullanın.

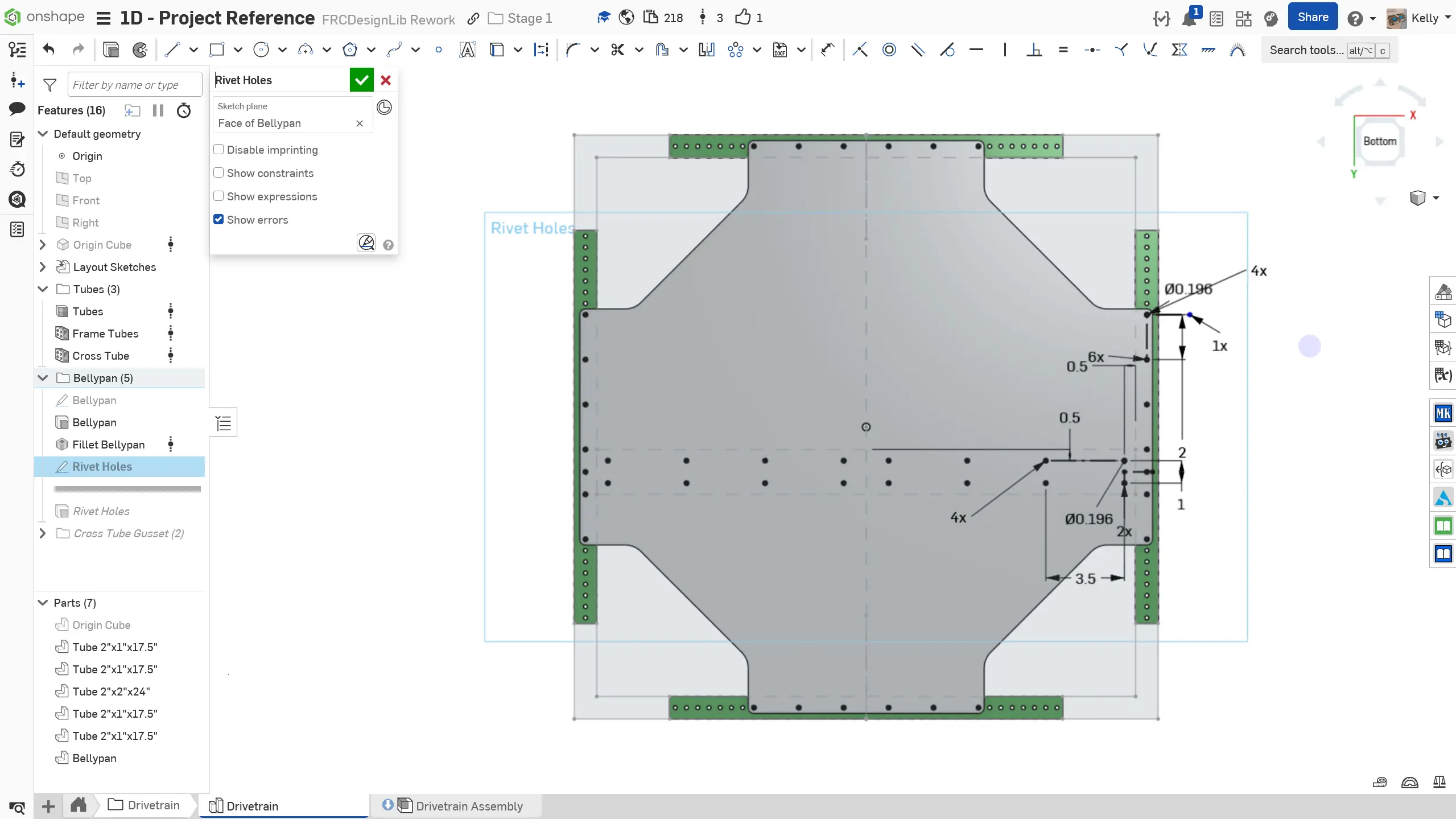

7. Bellypan için montaj deliklerini ekleyin. 0.196" perçint ve cıvata deliklerini pattern yapmak için `Linear Pattern` ve `Circular Pattern` karışımını kullanın. 1C Egzersiz 1'de öğrenildiği gibi, cıvatalar perçintlerin zamanla gevşemesini önlemek için kullanılabilir.

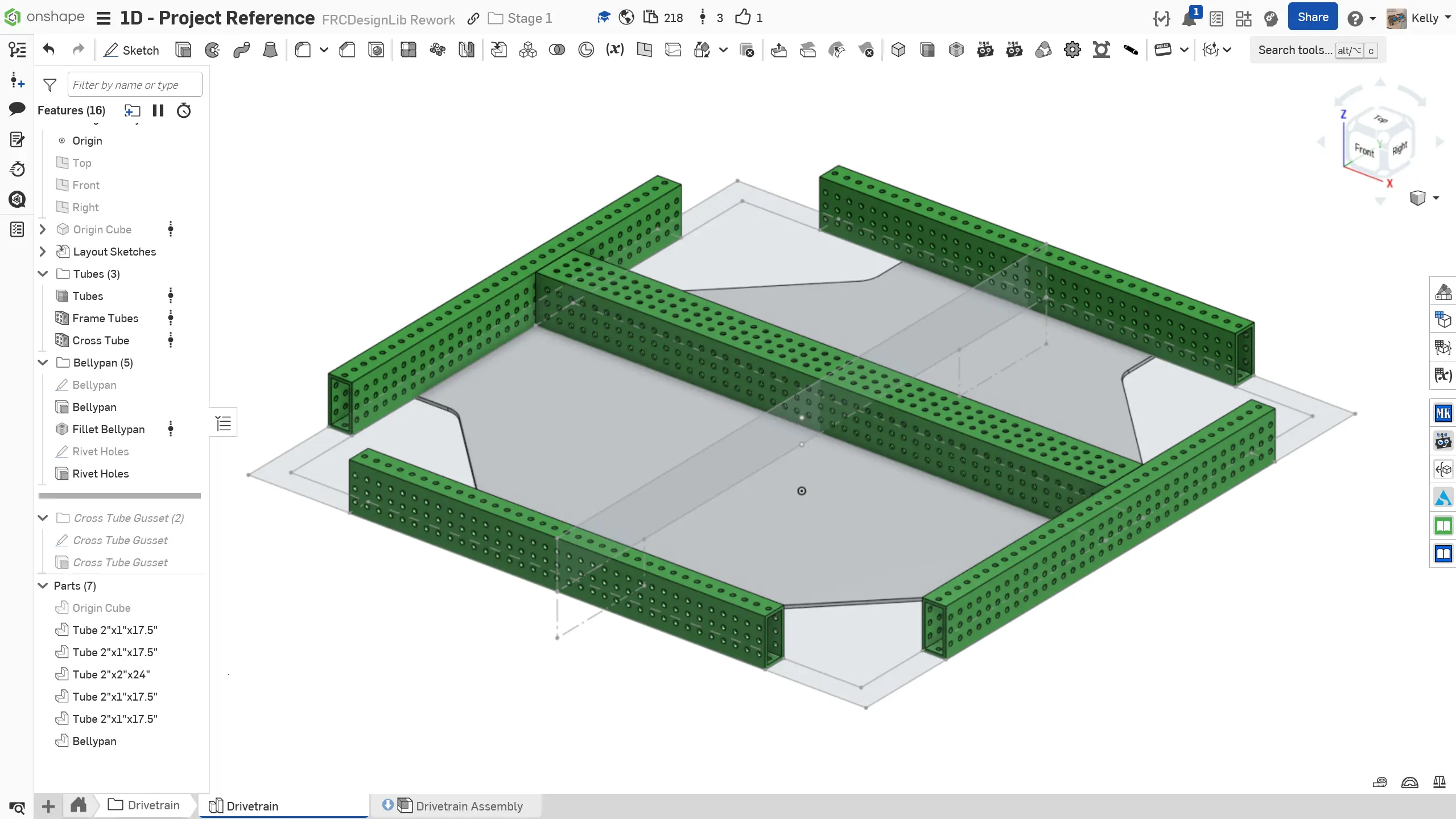

8. Delikleri bellypan'a extrude edin. Sketch doğru şekilde çizilirse, her bir deliği seçmenize gerek kalmamalıdır.

9. Son olarak, sketch'lerinizi adlandırın ve özellik ağacındaki bir klasöre düzenleyin. Ayrıca, bellypan'ın malzemesini Aluminum 6061 olarak ayarlayın ve parçalarınızı adlandırın.

Türetme Özelliği

Bu bölümde, Derived özelliğiyle tanıştırıldınız. Bu özellik son derece güçlüdür ve modelleme için referansları etkinleştirmek için bir part studio'dan diğerine parçaları içe aktarmak için kullanılabilir. Ancak, bu işlevi aşırı kullanmamaya dikkat etmelisiniz çünkü part studio'larınızı önemli ölçüde yavaşlatabilir.

Özellik Ağacı Organizasyonu

Bu noktada, Onshape modellemesi ve Featurescripts kullanımıyla giderek daha rahat hissetmelisiniz. Her zaman düzenli ve kullanımı kolay tutmak için çalışırken özellik ağacınızı temizlediğinizden emin olun. Özellik ağacı organizasyonu hakkında daha fazla bilgiyi Feature Tree Best Practices sayfasından öğrenebilirsiniz.
