1D: Tasarım Metodolojisi - Basit Swerve Şasisi

Montaj

Part studio artık tamamlandığına göre, şasi montajını oluşturabilirsiniz.

Önceki aşamadaki pratik egzersizlerde olduğu gibi, tüm parçaları ekledikten ve gruplandırdıktan sonra, origin küpünü montajın originine sabitlemelisiniz. Bu, part studio originini ve montaj originini hizalar.

Talimatlar

Başlamak için Drivetrain klasöründe Drivetrain Assembly adında yeni bir montaj sekmesi oluşturun. Montajı tamamlamak için slaytlardaki talimatları izleyin.

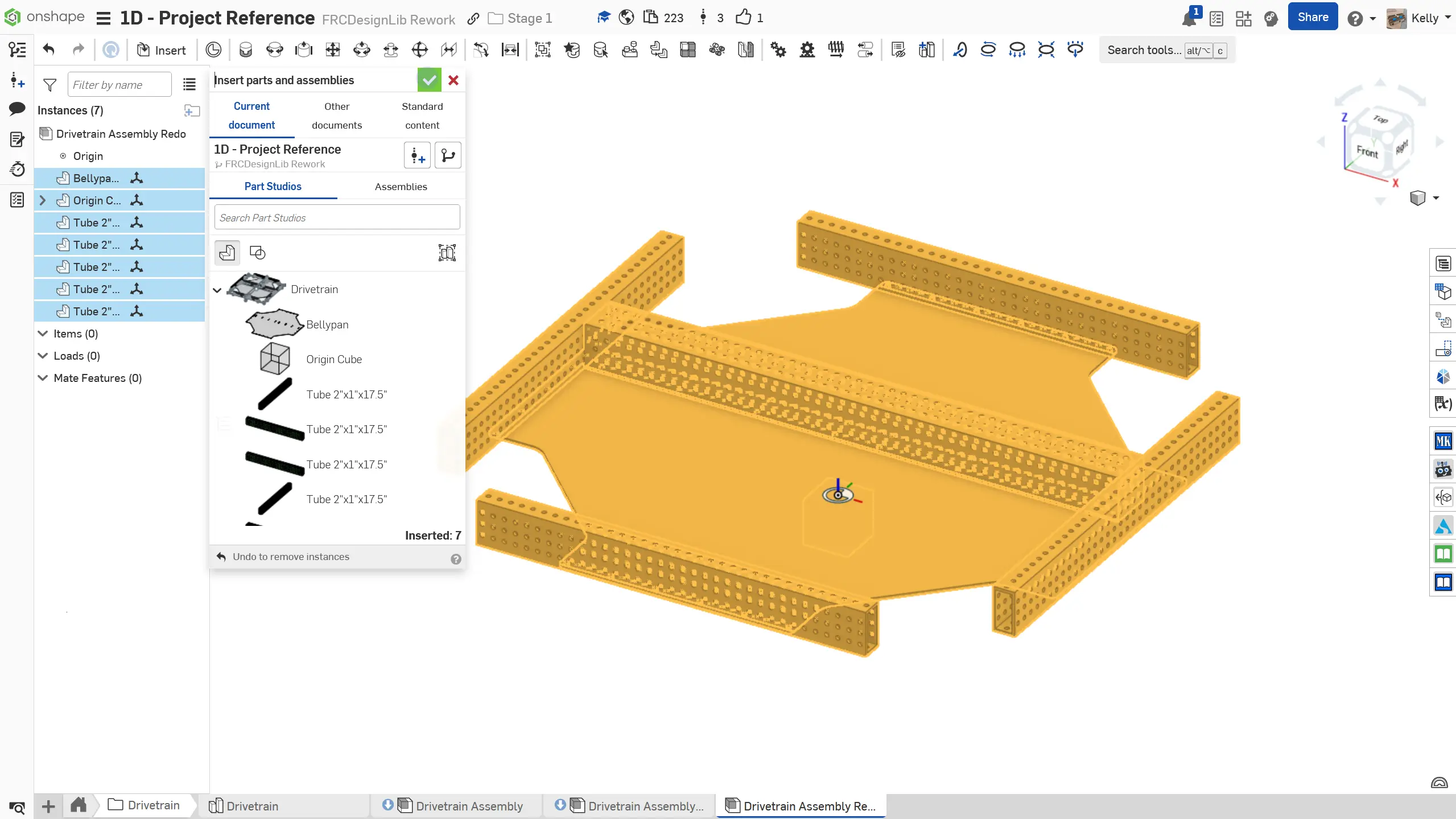

1. Part studio parçalarını montaja ekleyin. Daha önce olduğu gibi, sert bileşenleri Origin Cube ile grup mate yapın ve Origin Cube'u montaj originine mate yapın.

2. FRCDesignLib'den basitleştirilmiş MK4i modülünü montaja ekleyin ve yerine mate yapın.

3. Modüllerin montajını tamamlamak için Circular Pattern montaj aracını kullanın.

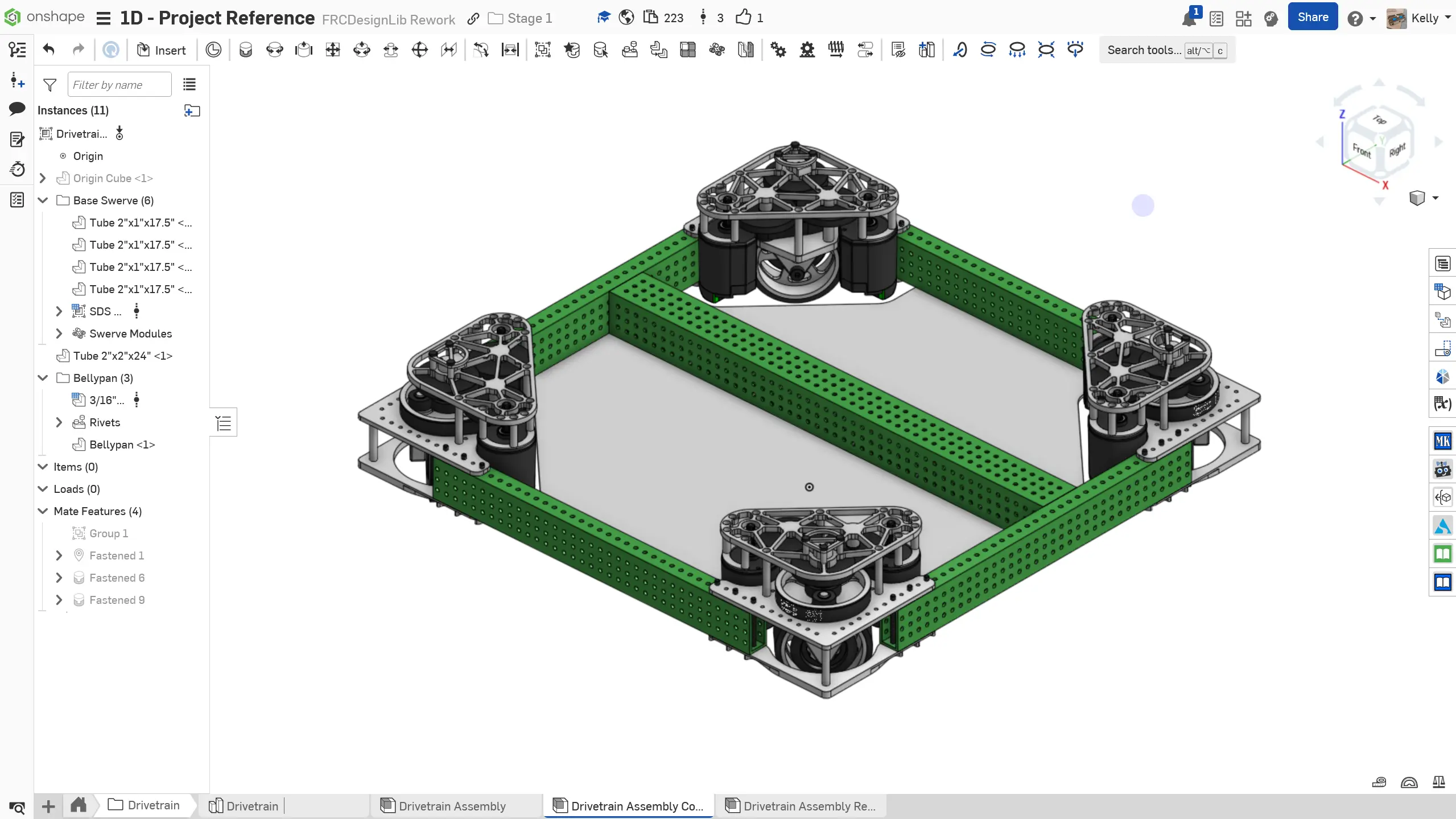

4. FRCDesignLib'den 3/16" Aluminum Blind Rivet (WCP) (.125" - .250" Grip Length) perçintini bellypan deliklerine ekleyin, sabitleyin ve çoğaltın. Köşebent modelleyip eklendiğinde cıvataların eklenmesi için her taraftaki görüntüde gösterilen üç deliği boş bıraktığınızdan emin olun.

5. Montajı tamamlamak için bileşenlerinizi klasörlere düzenleyin ve çoğaltmalarınızı adlandırın.

Perçint Tutunma Uzunluğu

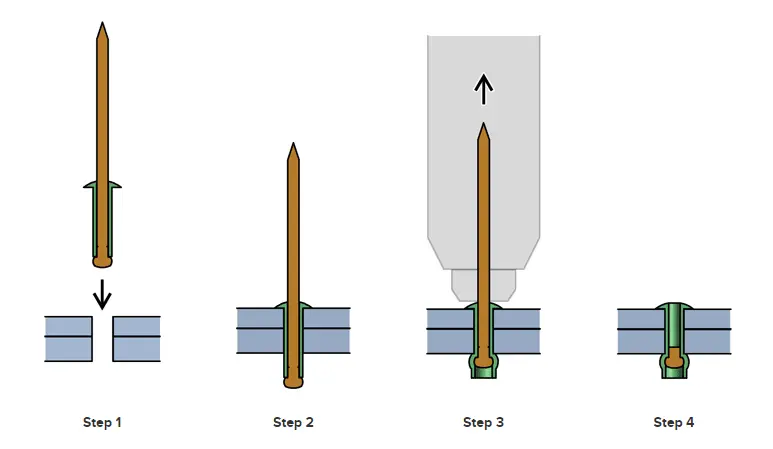

1A'da bahsedildiği gibi, parça kitaplığından eklenecek perçintleri seçerken, grip length için bir yapılandırmaya sahip olduklarını fark edeceksiniz. Bir perçintin tutunma uzunluğu, birlikte sabitleyebildiği malzemenin toplam kalınlığıdır. Uygun tutunma uzunluğunu seçtiğinizden emin olun, aksi takdirde kolayca çıkabilir veya malzemeyi birlikte sabitlemeyebilir.

Görsel Kaynak: https://animalia-life.club/qa/pictures/types-of-pop-rivets
