1C: Pratik Mekanizmalar

Egzersiz 8: İndeksleyici Centering

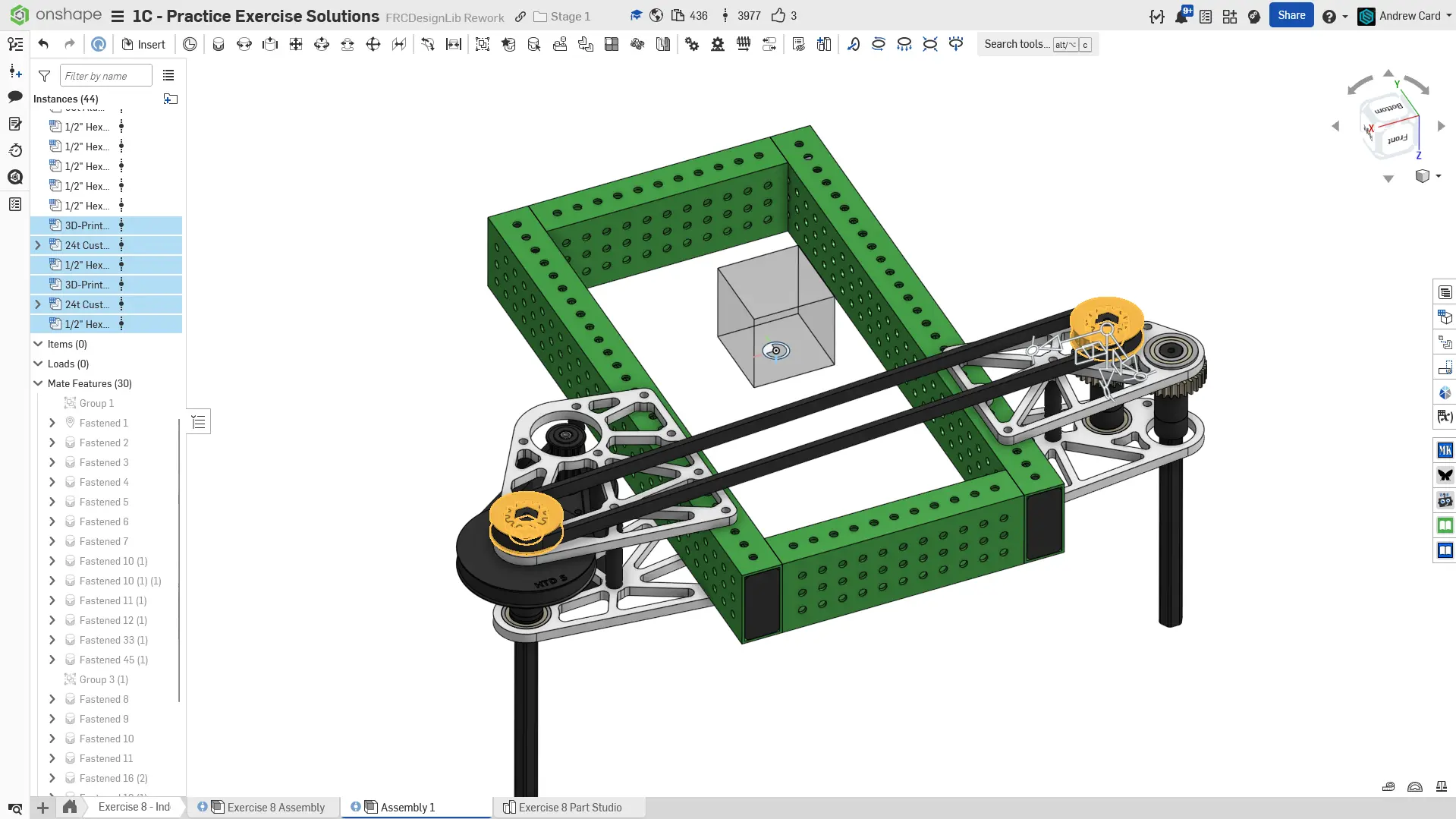

Bu egzersizde, 9.5" çapındaki toplar için bir centering indexer modelleyeceksiniz, 1678'in 2022 indexer'ına benzer. Bu mekanizma belt'ler, zincir, gear ve tüp crush blokları içerir. Modelleme yaparken plaka sketch'lerine dikkat etmeniz önerilir.

Part Studio Talimatları

Kopyalanmış belgenizdeki "Exercise #8 Part Studio" sekmesine gidin ve bu egzersiz için part studio'yu tamamlamak için solution belgesine başvurun. Aşağıdaki talimat slaytları sadece genel bir outline ve bazı önemli detaylar sağlar.

1. Top plane üzerinde layout sketch oluşturarak başlayın. Önceki egzersizde olduğu gibi, roller arasındaki mesafeyi tanımlamak için indexer wheel'ı yansıtıyoruz.

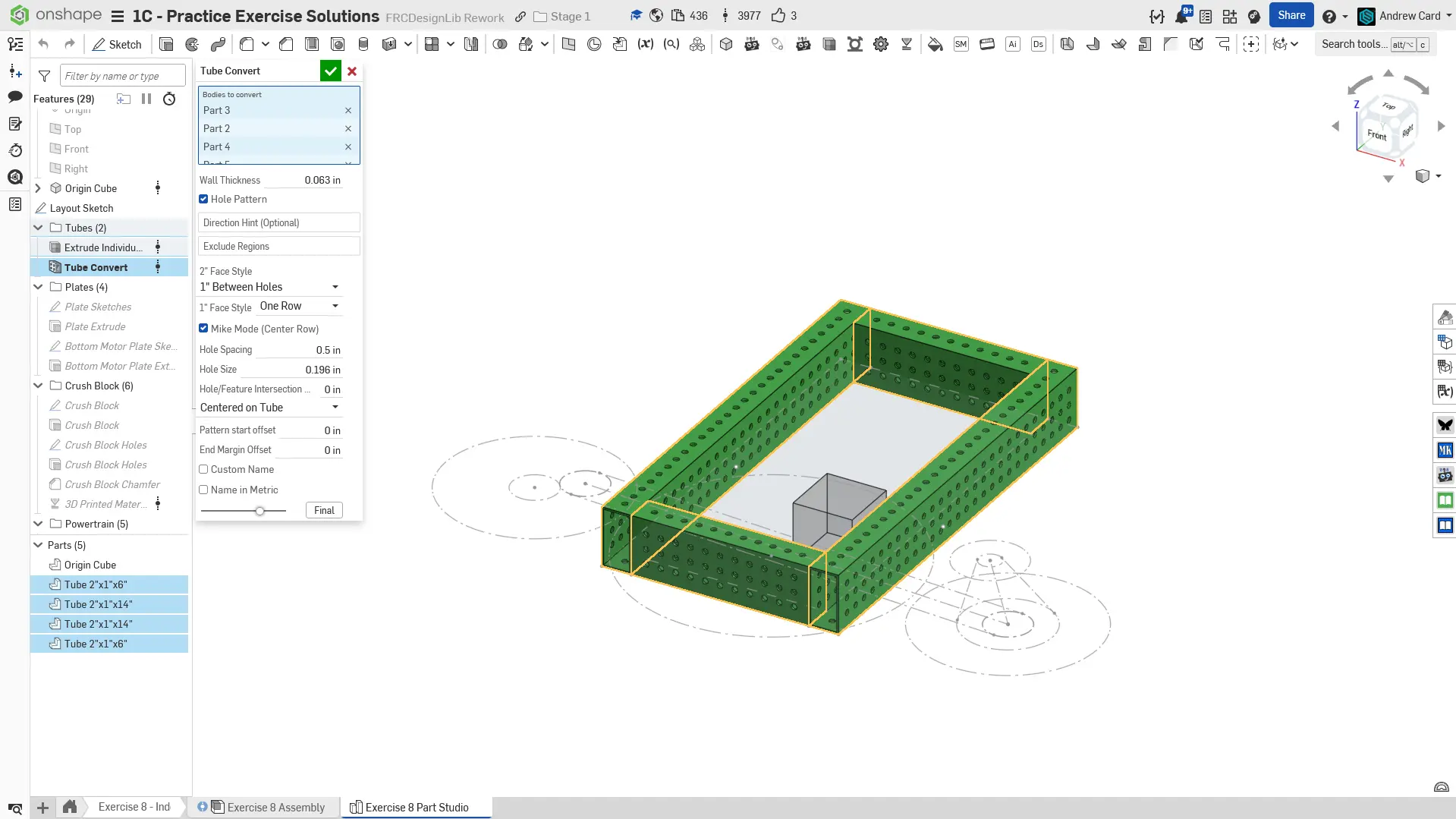

2. Extrude Individual ve Tube Converter kullanarak ince cidarlı 2x1 tüpleri modelleyin.

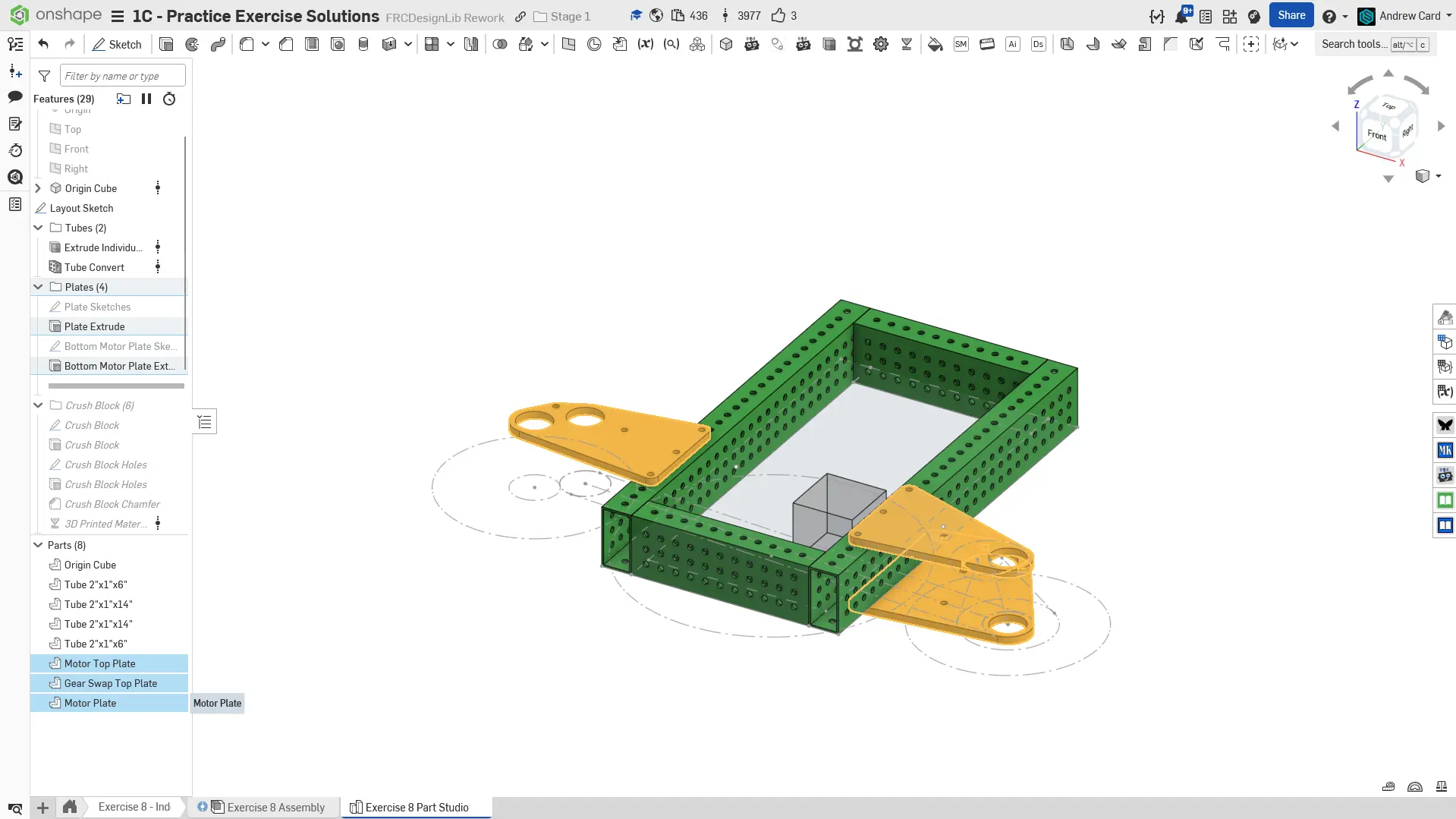

3. Üst plakaları ve alt plakaları modelleyin. Üst plakalar aynı düzlemde olduğu için aynı sketch'de modellenebilir.

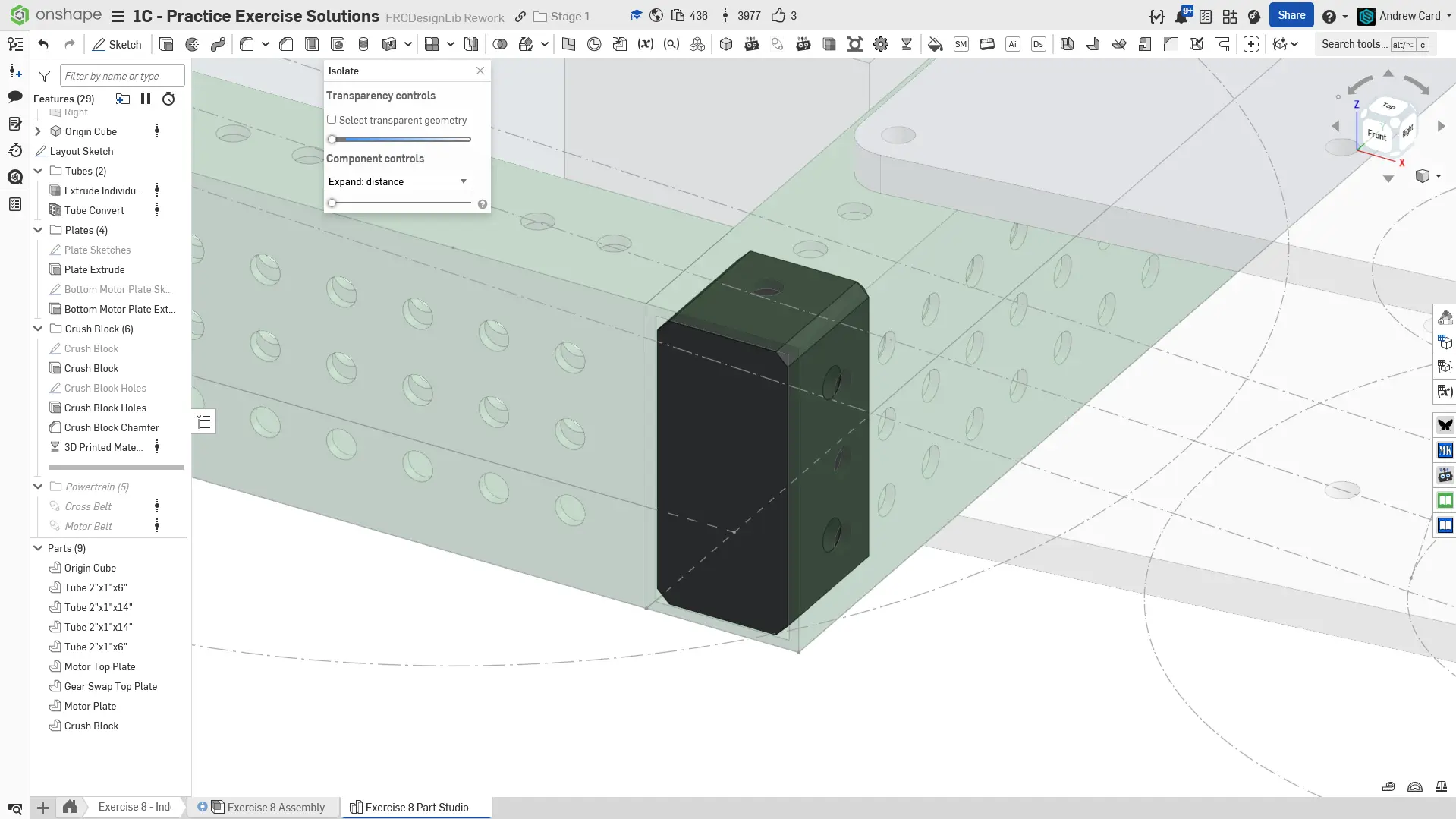

4. İlk delik sırasına kadar kadar tüpün içine uzanan temel bir crush bloğu modelleyin. Bolt'ların geçmesi için yan delikleri eklediğinizden emin olun. IRL assembly sırasında kurulumu kolaylaştırmak için kenarları chamfer edin.

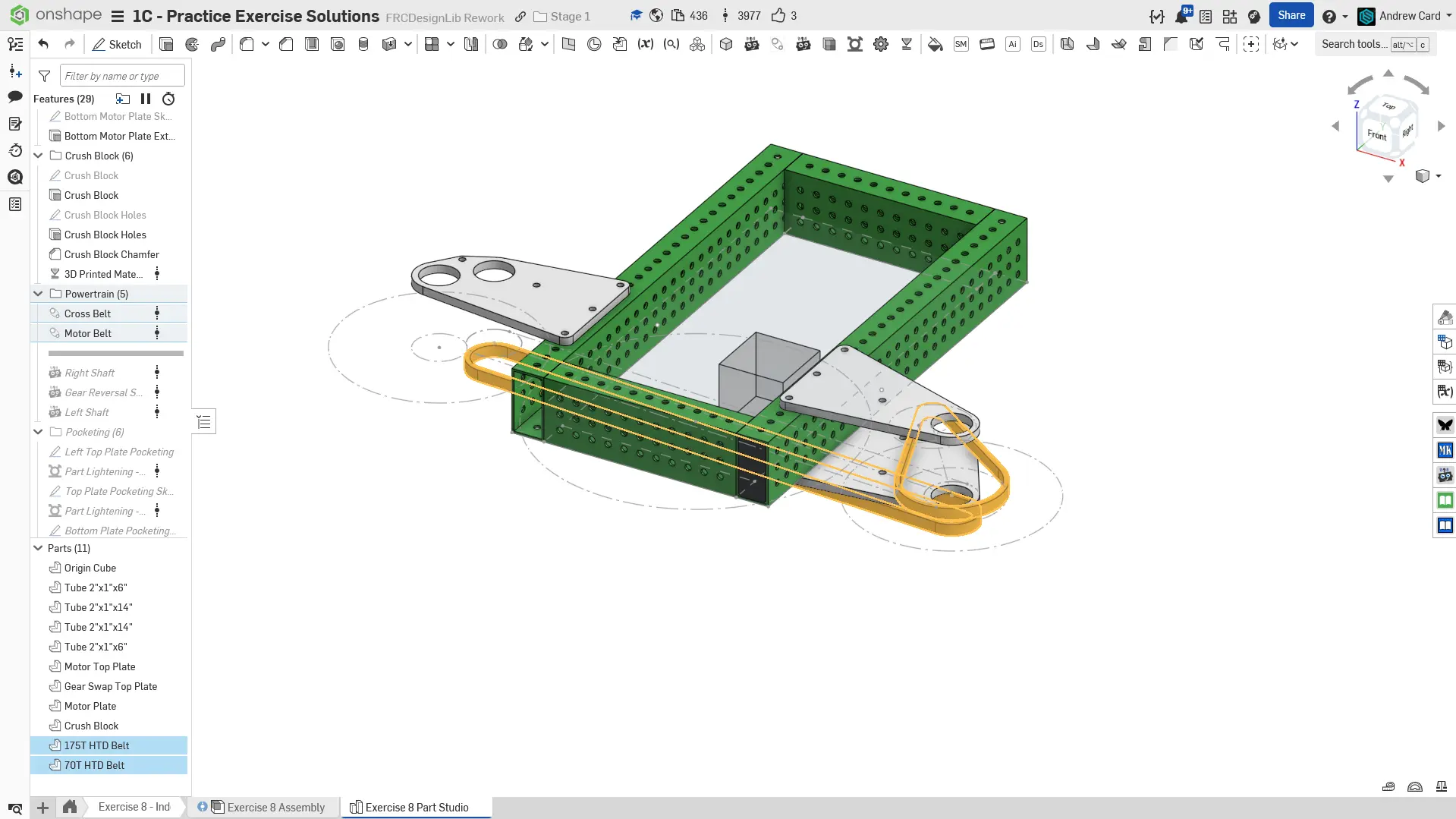

5. `Belt & Chain Gen` Featurescript'ini kullanarak belt'leri modelleyin.

6. Shaft'ları `Robot Shaft` Featurescript ile modelleyin. Daha uzun shaft'ların kesin uzunluğu bu egzersiz için biraz keyfidir, sadece gösterildiği gibi yarı uzun yapın.

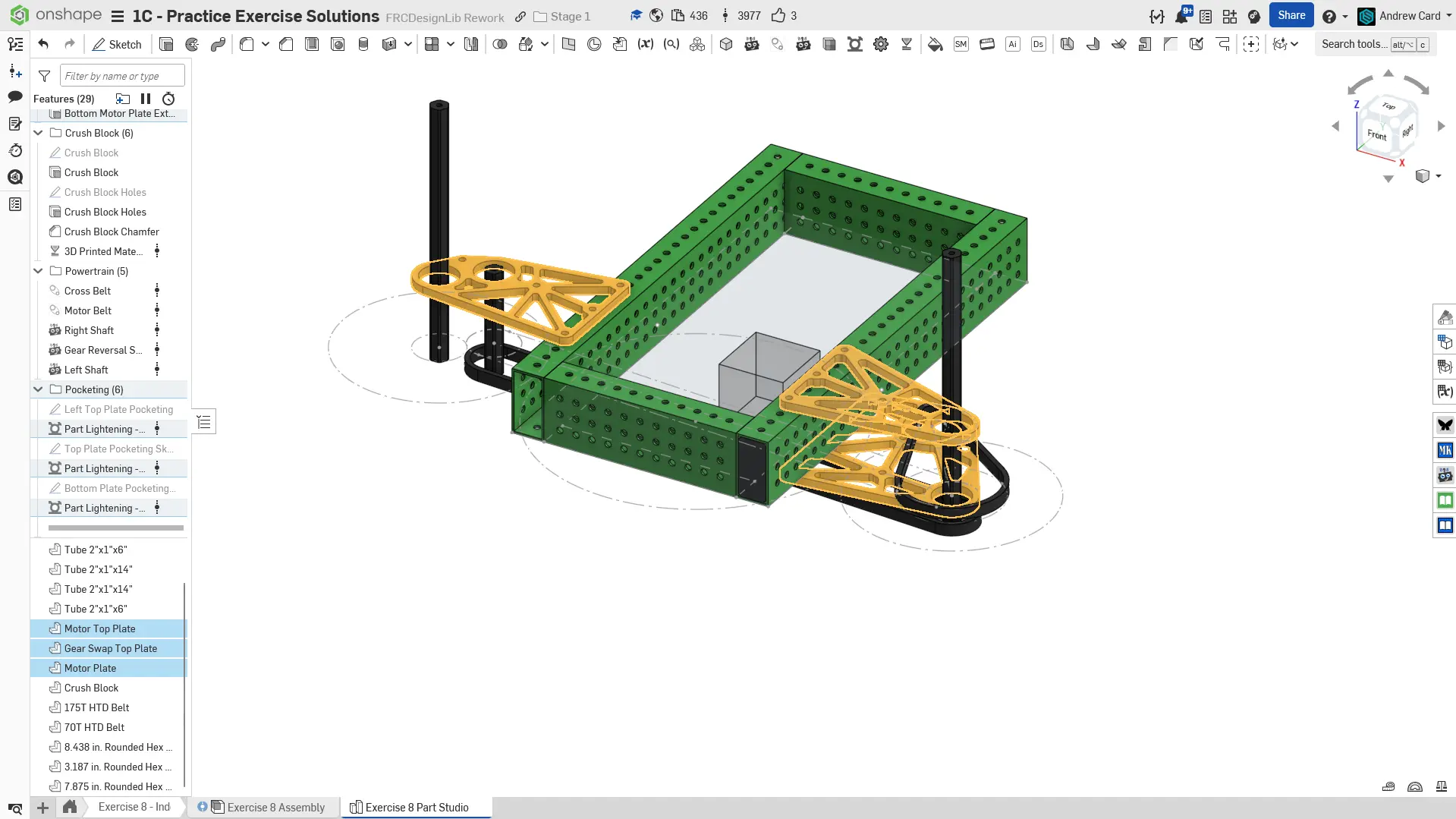

7. `Part Lighten` featurescript kullanarak plakaları pocket edin. Tüm rib'leri otomatik olarak seçmek için tüm bir sketch seçebileceğinizi hatırlayın.

8. Özellikleri adlandırarak ve klasörlere organize ederek part studio'yu tamamlayın. Parça malzemelerini buna göre atayın.

Assembly Talimatları

Sonra, kopyalanmış belgenizdeki "Exercise #8 Assembly" sekmesine gidin ve bu egzersiz için assembly'yi tamamlamak için solution belgesine başvurun. Aşağıdaki talimat slaytları** sadece genel bir outline ve bazı önemli detaylar sağlar.

1. Part studio parçalarını assembly'ye ekleyin. Önceki gibi, rigid bileşenleri Origin Cube ile grup mate edin ve Origin Cube'u assembly origin'ine mate edin.

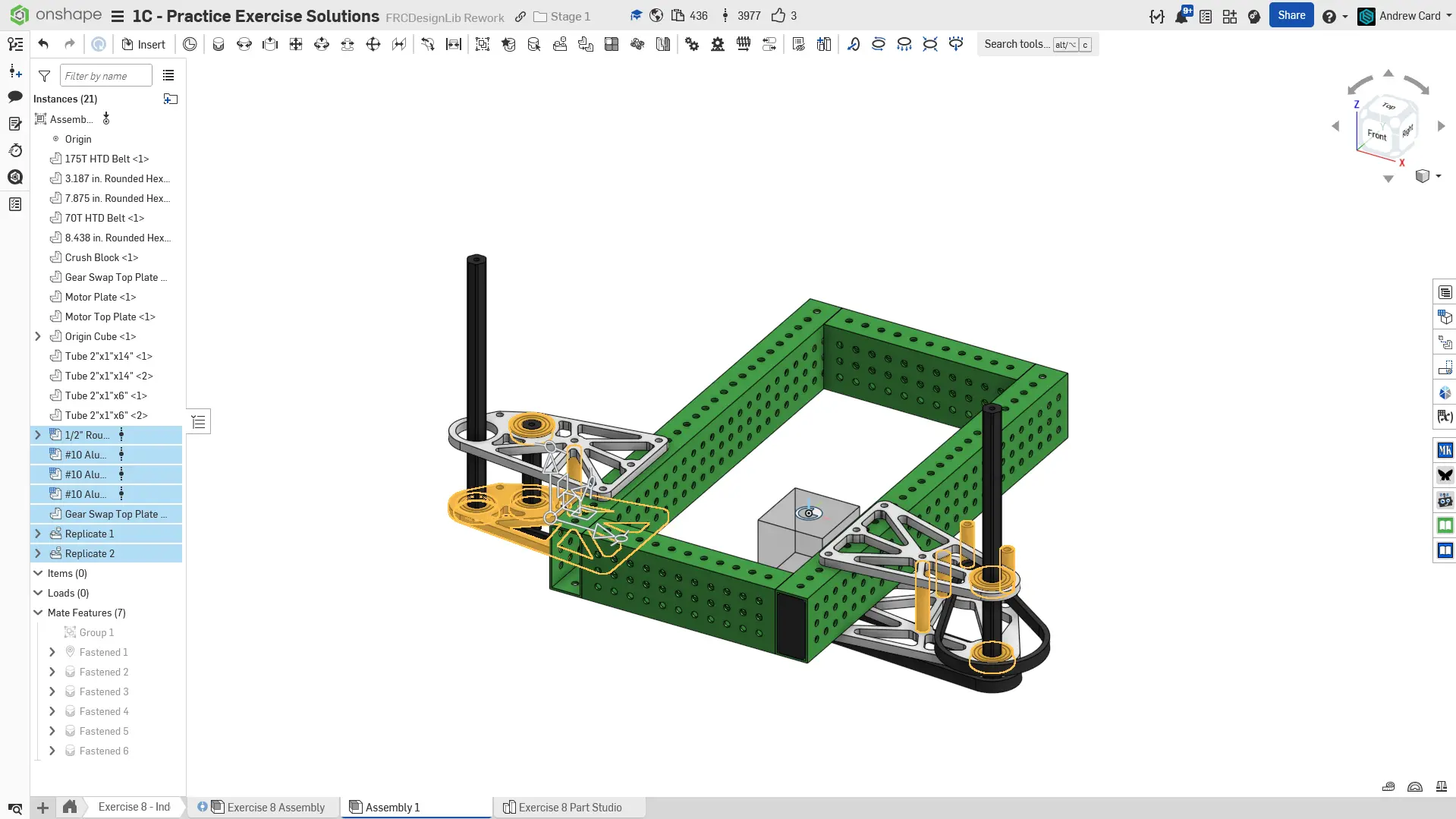

2. 2" uzunluğunda, 3/8" OD plaka spacer'larını insert edin, fasten edin ve replicate edin. 1.25" uzunluğunda, 3/8" OD motor spacer'larını insert edin, fasten edin ve replicate edin. Alt gear plakasını 2" spacer'a kopyalayın ve fasten edin. 1/2" yuvarlatılmış hex shaft bearing'lerini insert edin, fasten edin ve replicate edin.

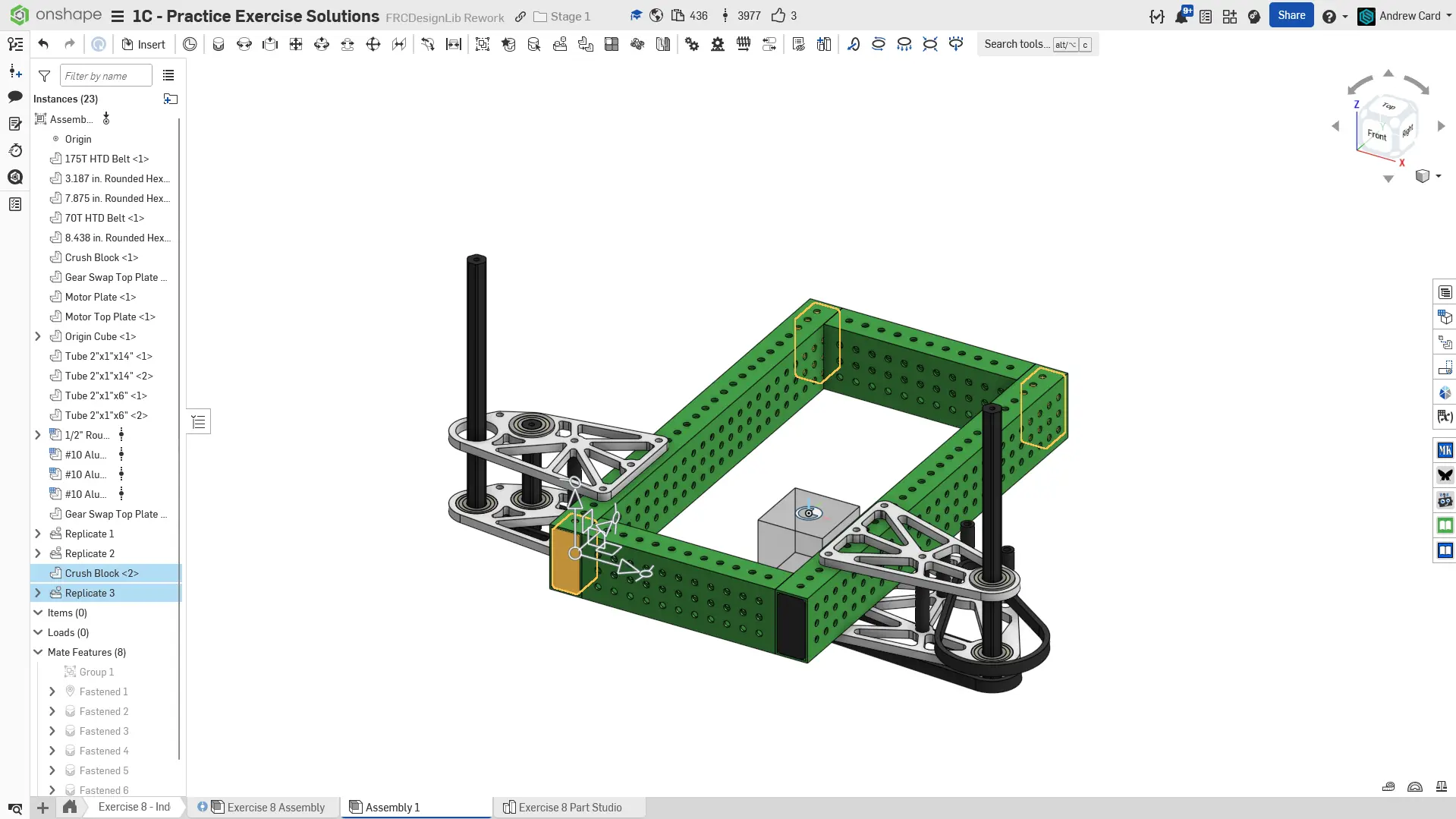

3. 3D baskı crush bloğunu diğer tüp uçlarına kopyalayın, fasten edin ve replicate edin.

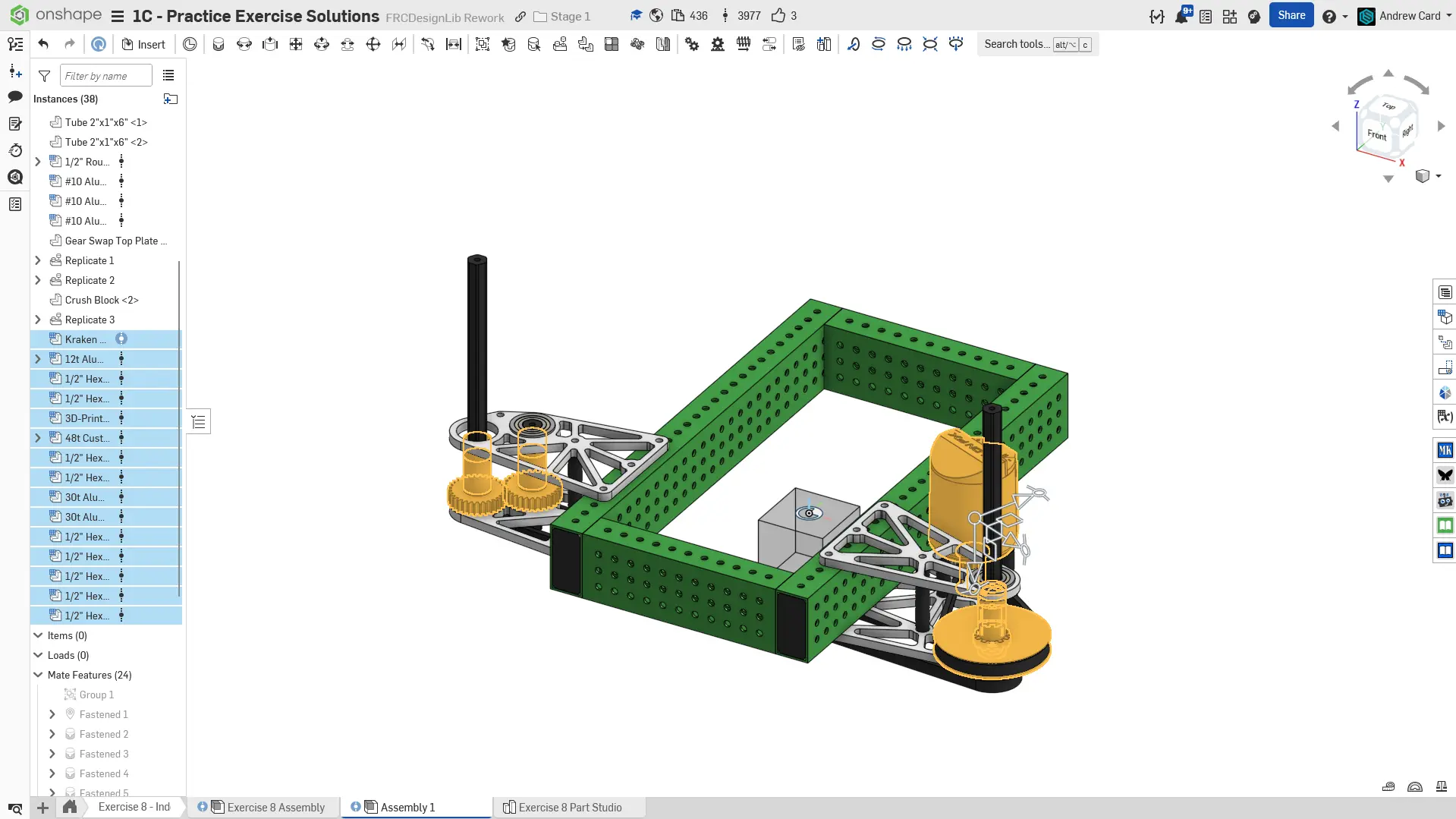

4. Motoru, motor pulley'ini, 1/2" hex insert'li 48T 3D baskı HTD pulley'ini, 30T gear'ları ve FRCDesignLib'den yapılandırılabilir spacer yığınlarını insert edin ve fasten edin. Belt'i pulley'e fasten edin. Ayrıca shaft'ları fasten edin.

5. Alt belt pulley'lerini insert edin ve fasten edin.

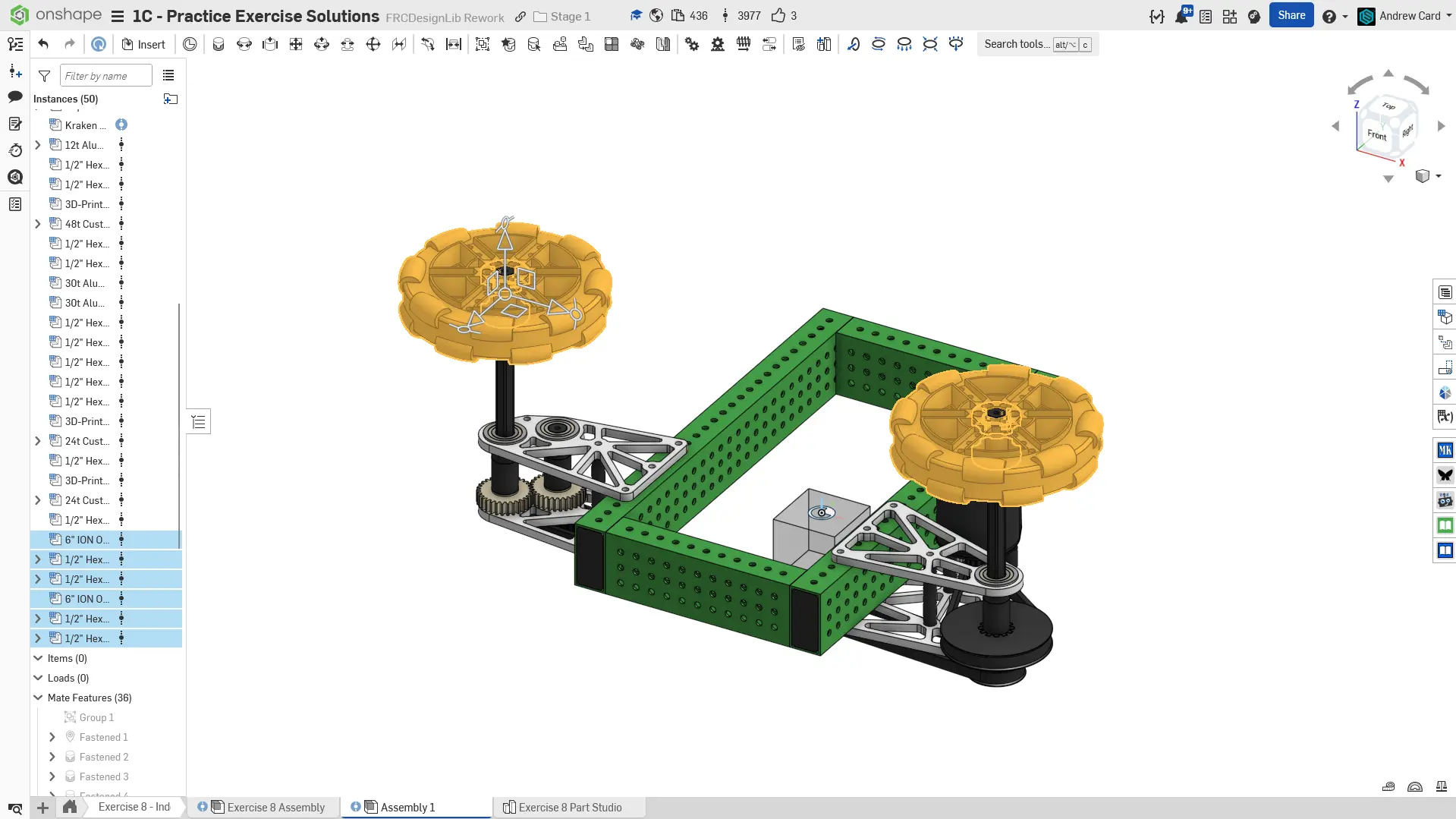

6. FRCDesignLib'den 6" REV Omni-wheel'lerini ve 1/2" Hex MAXHub'ları insert edin ve fasten edin. Hub'ları wheel'lere fasten edin ve wheel assembly'lerini uzun shaft uçlarına fasten edin.

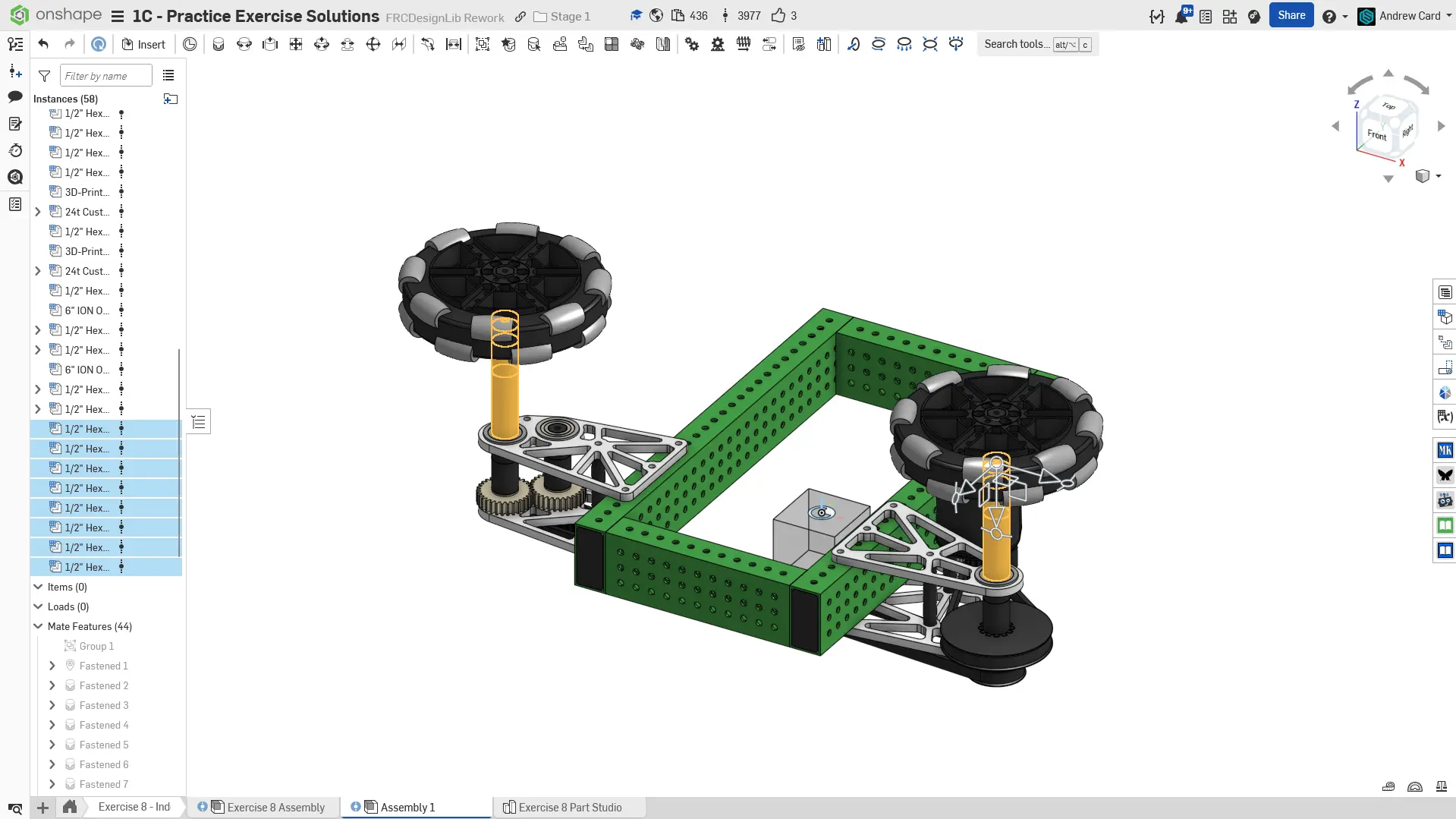

7. Wheel'ların ve plakalar arasındaki boşluğu doldurmak için 1/2" Hex spacer'ları insert edin, configure edin ve fasten edin. Bunlar istiflenmiş COTS spacer'lar veya tercihe bağlı olarak tek bir özel spacer olabilir.

8. Gerekli tüm fastener'ları insert edin, fasten edin ve replicate edin.

9. Assembly'yi tamamlamak için, bileşenlerinizi klasörlere düzenleyin ve replicalarınızı adlandırın.

Doğrulama

Siz ve/veya ekibinizden daha deneyimli bir üye/mentor CAD'inizi gözden geçirsin! Her şey mevcutsa, doğru modellenmişse ve doğru assembly edildiyse, assembly'nizde yaklaşık 80 instance olmalıdır.
