Egzersiz 7: Dikey Rollers

Bu egzersizde, bazı dikey rollers modelleyeceksiniz. Bu mekanizma Configurable Tube Roller System assembly'sini ve 3D baskı motor spacer'ını içerir. Modelleme yaparken layout sketch ve assembly mating'e dikkat etmeniz önerilir.

Parça Sayısını Azaltmak İçin 3D Baskı

3D baskı spacer blokları oluşturmak için kullanılabilir. İki bileşeni bağlamak için birden fazla spacer kullanmak yerine, tüm spacer'ları tek bir parçada birleştiren 3D baskı bir blok kullanmayı seçebiliriz, bu parça sayısını azaltır ve assembly'yi kolaylaştırır. Bu kavram ayrıca parça sayısını azaltmak için egzersiz 4'te climb hook üzerinde de kullanıldı.

Eğer bir 3D yazıcınız varsa, bu iyi bir seçenek olabilir.

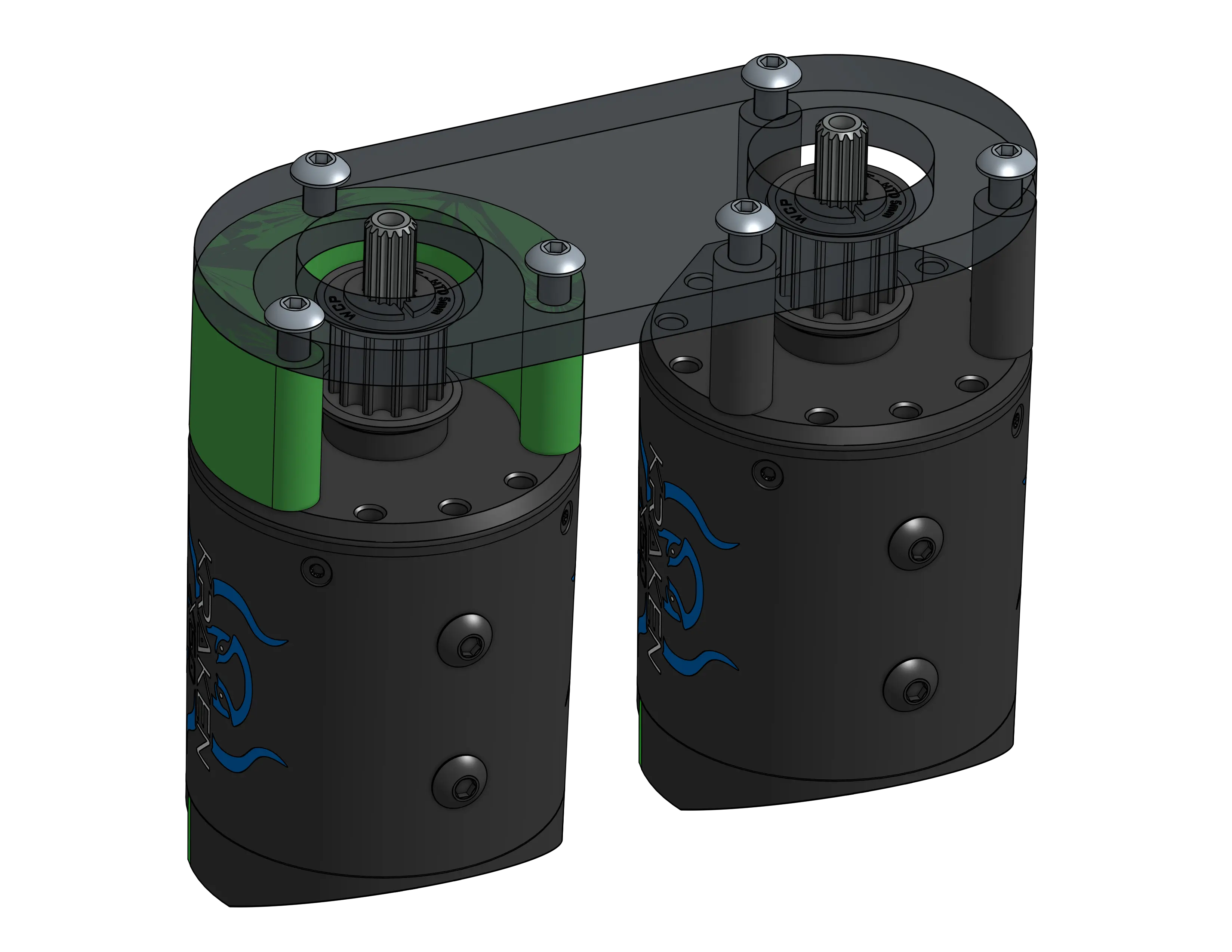

3D Baskı Spacer Bloğu

Birden fazla spacer tek bir 3D baskı blokta birleştirilebilir parça sayısını azaltmak için.

Part Studio Talimatları

Kopyalanmış belgenizdeki "Exercise #7 Part Studio" sekmesine gidin ve bu egzersiz için part studio'yu tamamlamak için solution belgesine başvurun. Aşağıdaki talimat slaytları sadece genel bir outline ve bazı önemli detaylar sağlar.

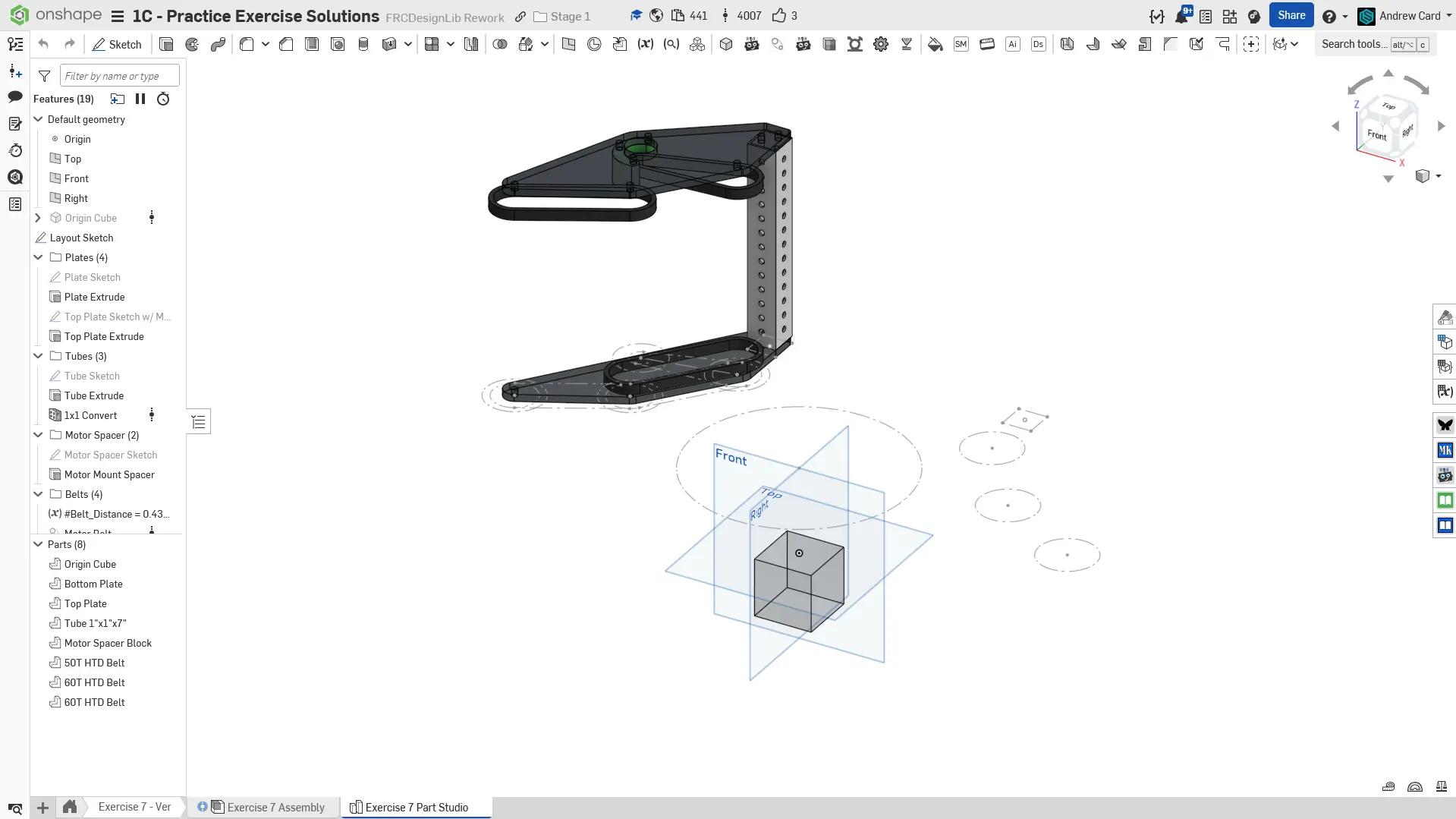

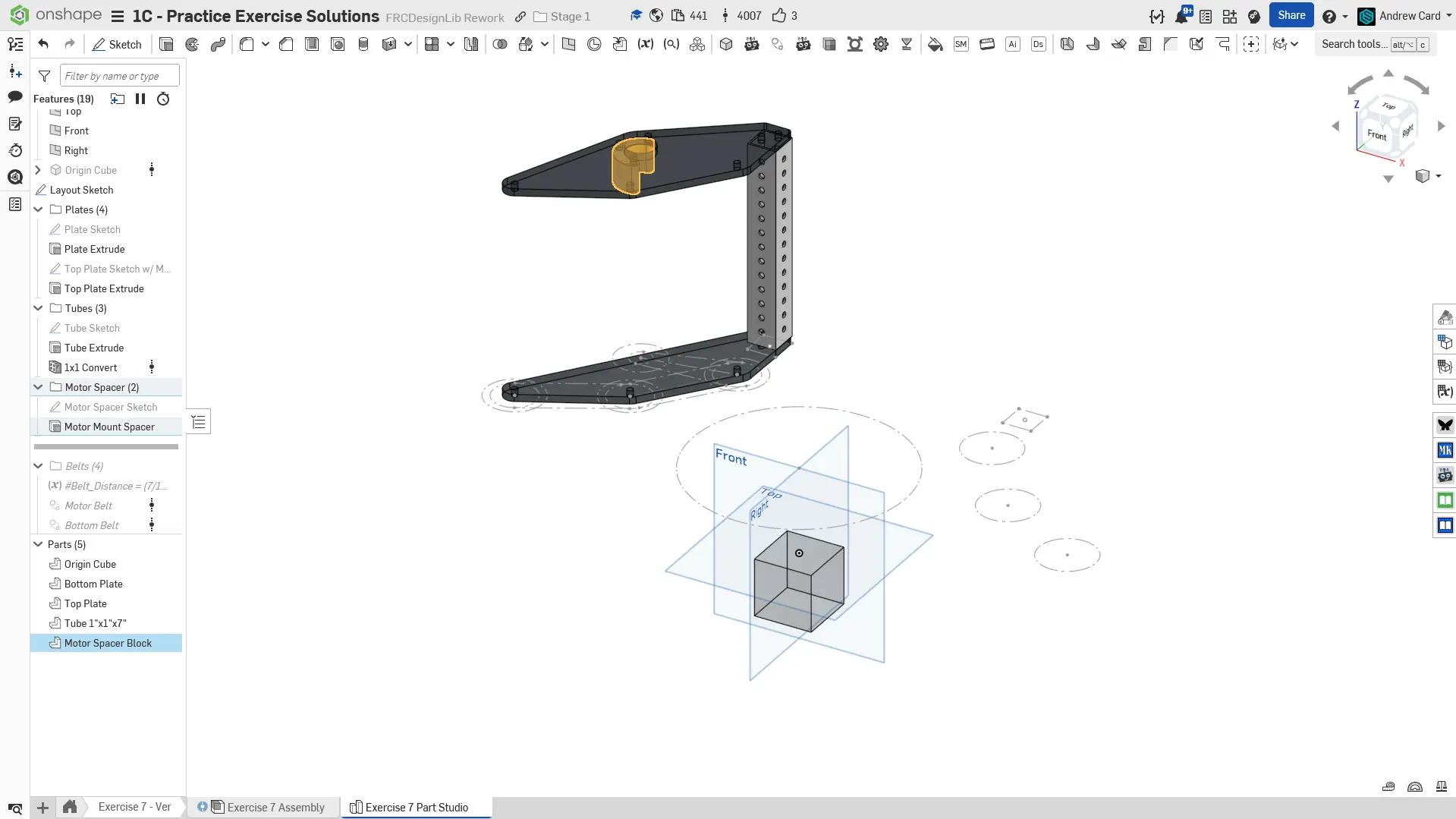

0. Final Part Studio.

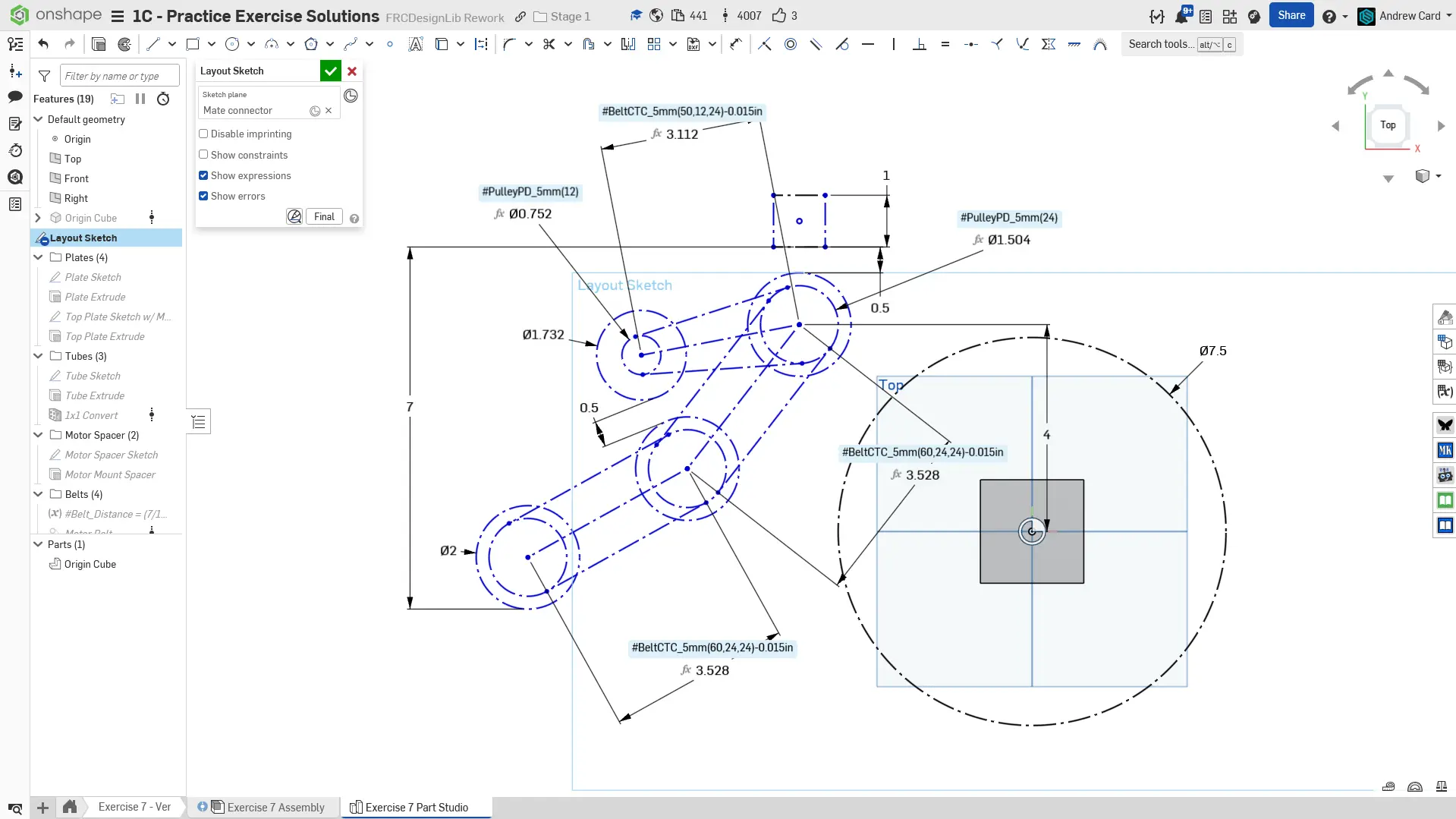

1. Origin'den 3" yukarı offset bir mate connector üzerinde layout sketch oluşturarak başlayın. Seri olarak birden fazla belt bağladığımız için sürtünmeyi azaltmak için her belt c-c'den 0.015" çıkarıyoruz. Bu verimliliği artırır, backlash'e mal olur ancak bu mekanizma için önemli değildir

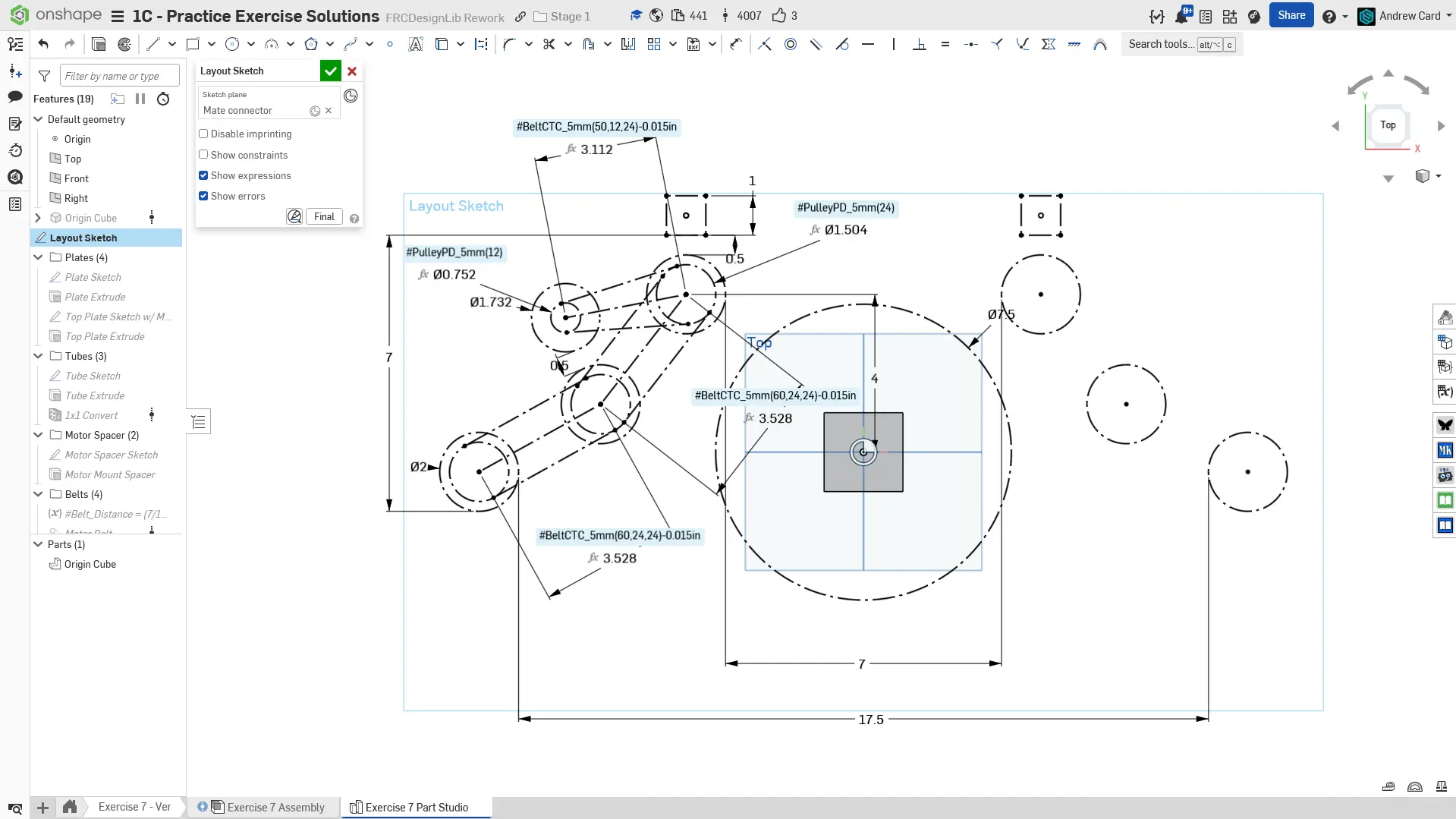

2. Rollers ve tüp konumu için bir sağ el referansı oluşturmak için Mirror sketch aracını kullanın. Roller konumlarını sürmek için roller çiftleri arasındaki mesafeyi kullanın.

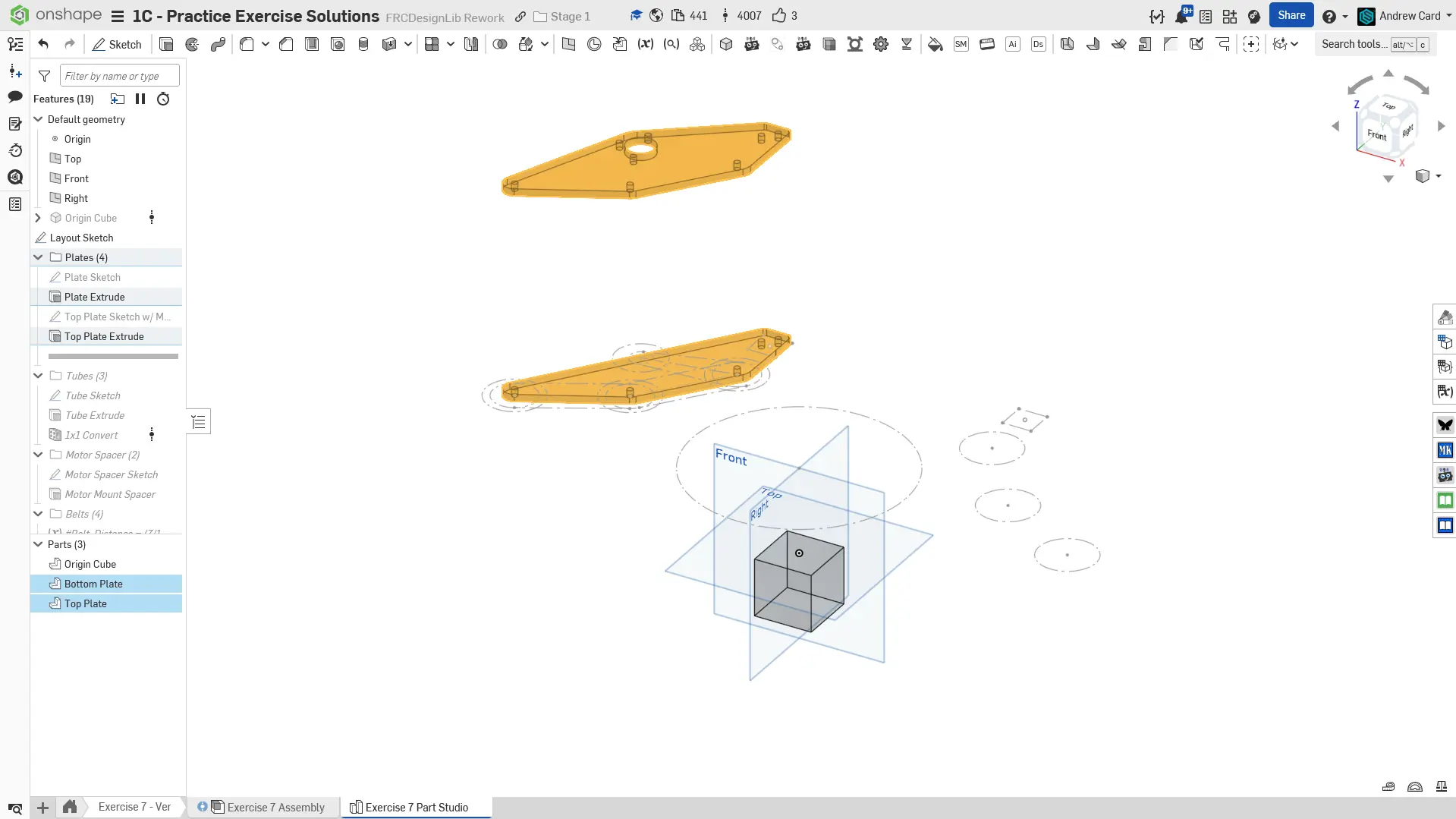

3. Alt plakayı oluşturun. Sonra, alt plakadan 7" offset üst plakayı oluşturun. Solution belgesindeki plaka sketch'lerine yakın dikkat edin. 1x1" tüp plug'unun birbirinden 3/8" aralıklı 4 delikli kare bir pattern gerektirdiğini unutmayın. Hepsine ihtiyacımız yok bu yüzden sadece 2'sini kullanacağız.

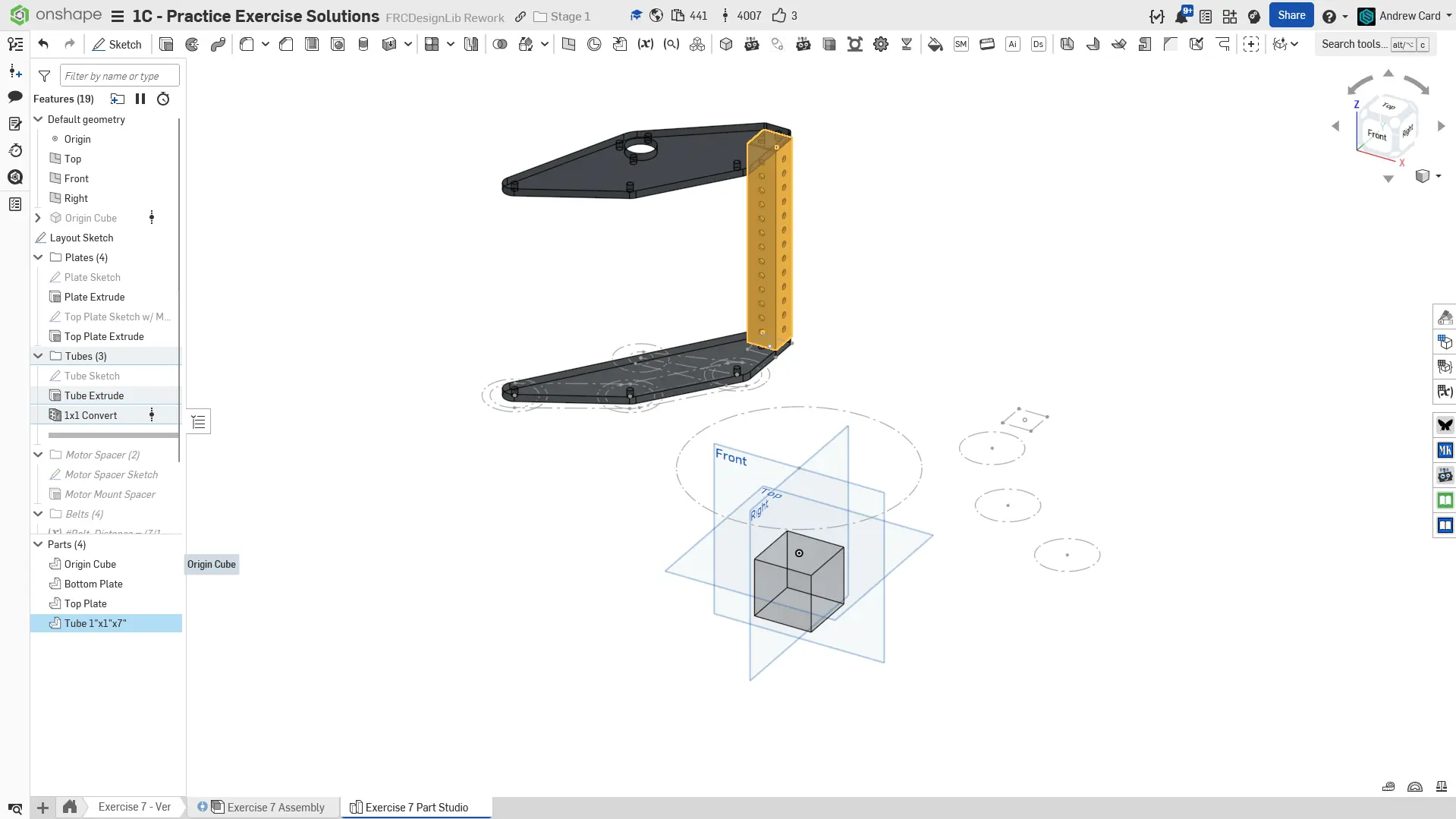

4. İnce cidarlı 1x1 tüpü sketchleyin, extrude edin, sonra tube convert edin.
5. 3D baskı motor spacer bloğunu modelleyin ve 1" uzunluğunda extrude edin.

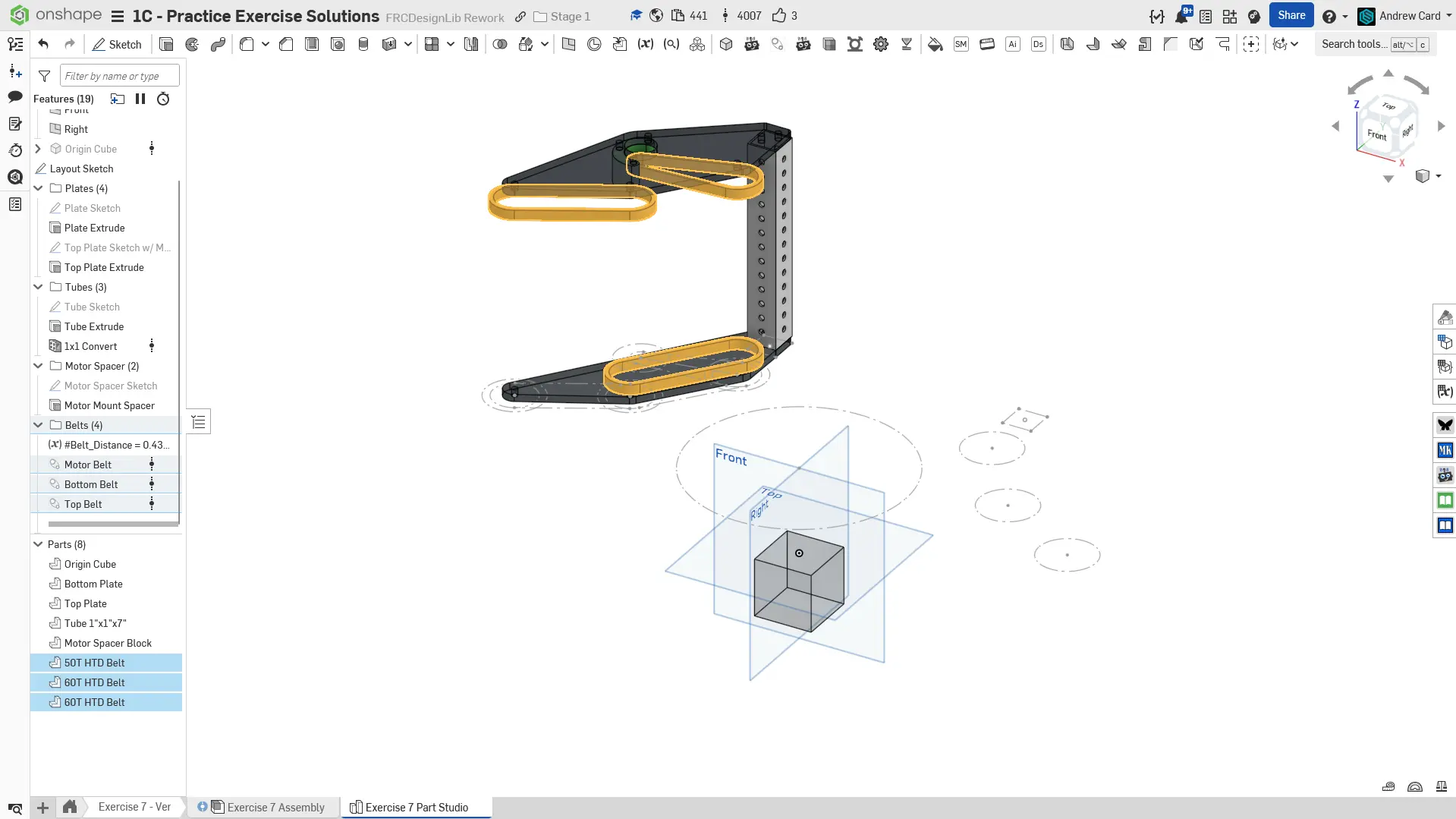

6. Belt'leri modelleyin.
7. Özellikleri adlandırarak ve klasörlere organize ederek part studio'yu tamamlayın. Parça malzemelerini buna göre atayın.

Assembly Talimatları

Sonra, kopyalanmış belgenizdeki "Exercise #7 Assembly" sekmesine gidin ve bu egzersiz için assembly'yi tamamlamak için solution belgesine başvurun. Aşağıdaki talimat slaytları** sadece genel bir outline ve bazı önemli detaylar sağlar.

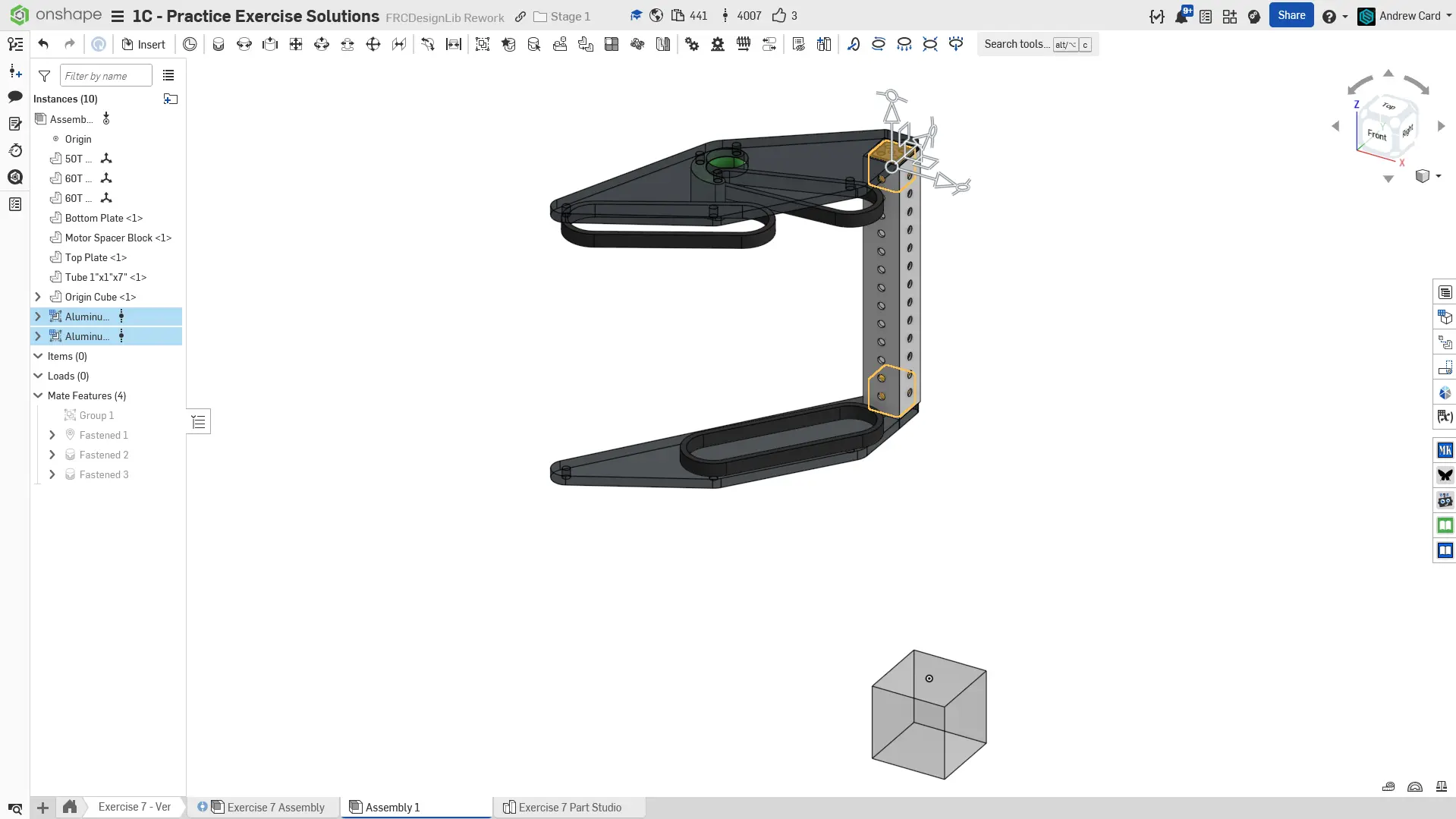

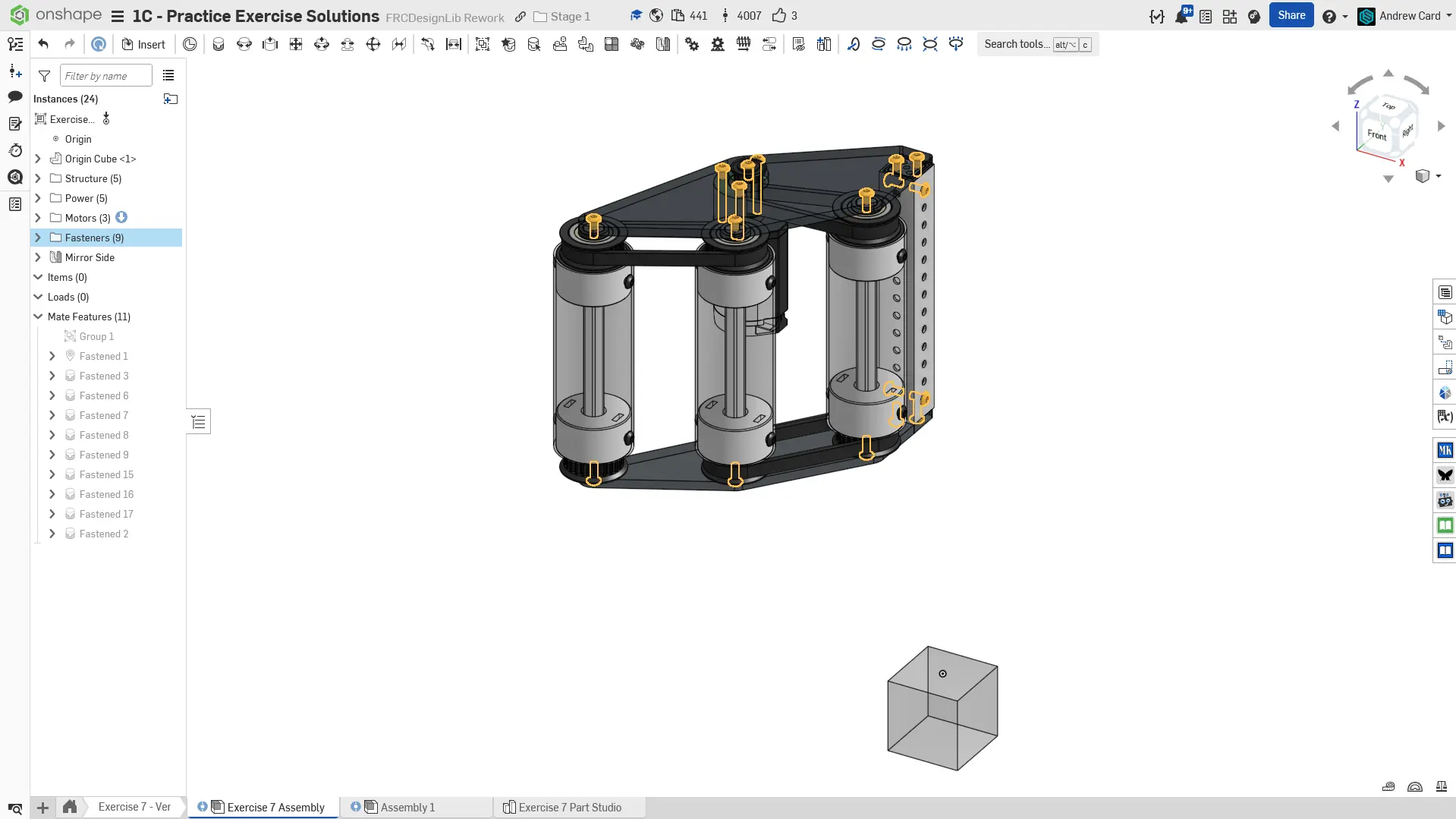

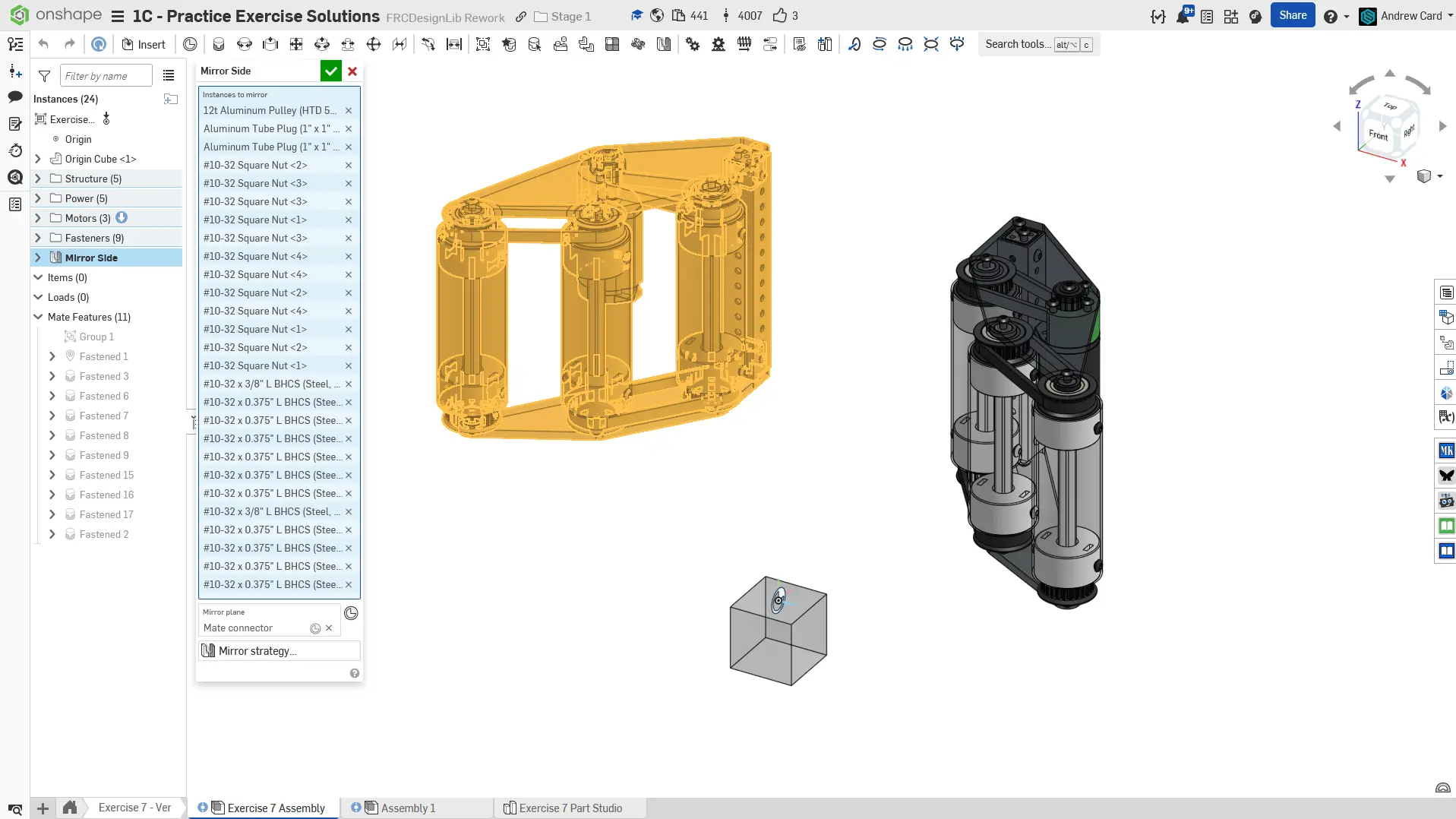

0. Final assembly.
1. Part studio parçalarını assembly'ye ekleyin. Önceki gibi, rigid bileşenleri Origin Cube ile grup mate edin ve Origin Cube'u assembly origin'ine mate edin.
2. Dikey 1x1 tüpe 1x1 Tüp Tapalarını ekleyin.
3. Assembly'ye bir Kraken X44 ve 12t pulley insert edin. Pulley'i motora mate edin ve motoru spacer'a fasten edin.
4. FRCDesignLib'den "Tube Roller System" assembly'sini insert edin. Genel roller uzunluğunu 7" olarak ayarlayın ve her uçta 24T pulley'ler kullanın. Diğer 2 roller'ı kopyalayın ve fasten edin.
5. Belt'leri roller pulley'lere fasten edin.
6. Gerekli tüm fastener'ları insert edin, fasten edin ve replicate edin.

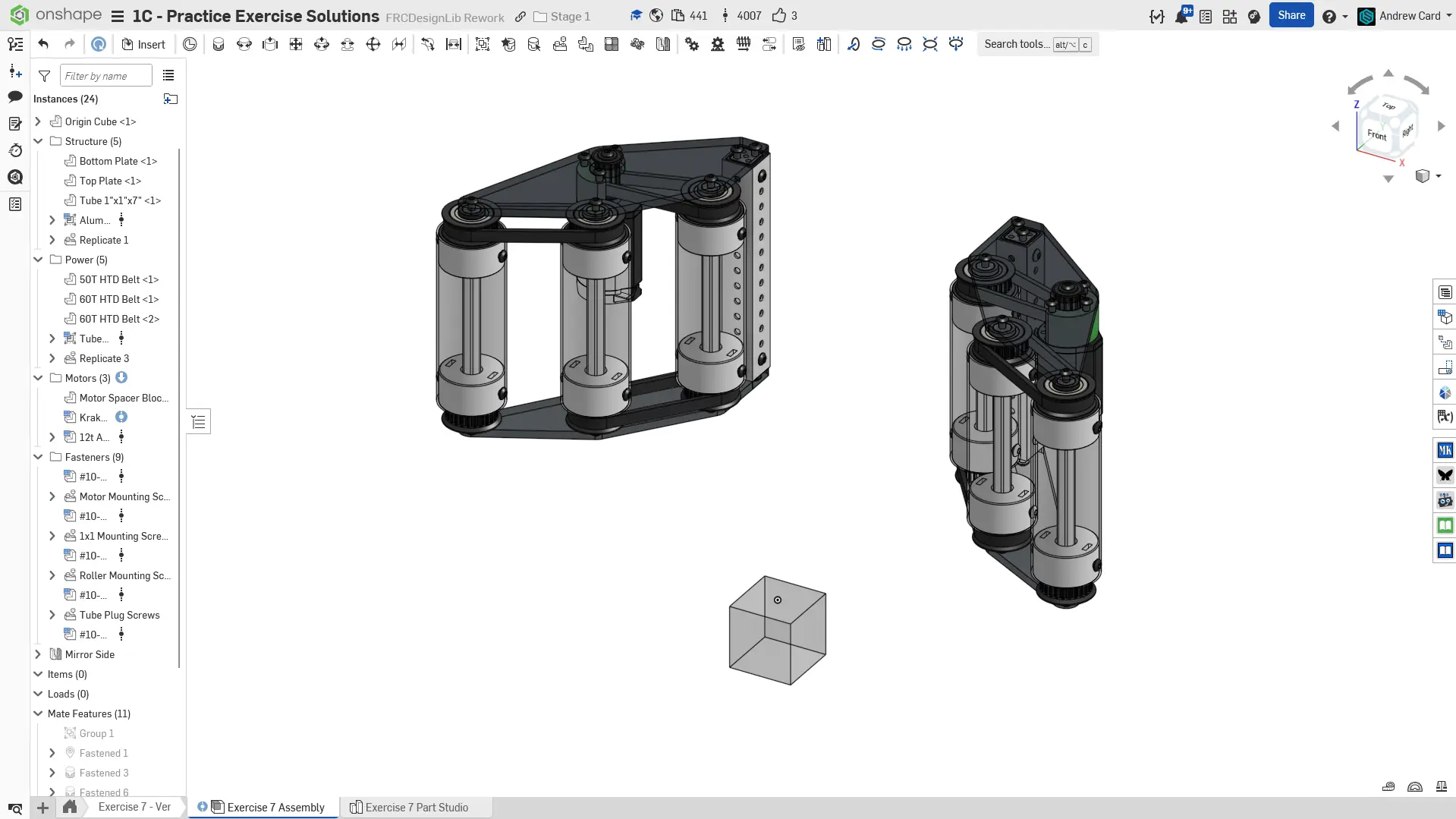

7. Sol taraf assembly'sini sağ tarafa kopyalamak için Assembly Mirror kullanın. Yeni parçalar yapmamak için tüm öğelerin mirror stratejisini transform olarak ayarladığından emin olun.
8. Instance'larınızı klasörlere düzenleyerek assembly'nizi tamamlayın.

Doğrulama

Siz ve/veya ekibinizden daha deneyimli bir üye/mentor CAD'inizi gözden geçirsin! Assembly'nizin yaklaşık 25 instance'ı olmalıdır.
