Bu egzersizde, bazı dingil silisi roller modelleyeceksiniz. Silindirlerin, tekerleklerin veya hatta kolların döndürülmesi için "canlı" ve "ölü" olmak üzere iki dingil tipi kullanılabilir.
Canlı ve Dingil Silisi Rollers
Stage 2'de canlı ve dingil silisi tasarımı hakkında daha fazla bilgi edineceksiniz, ancak şimdilik bilmeniz gereken tek şey, canlı dingil'de shaft'ı mekanizmayı döndürmek için güçlendirdiğimiz, dingil silisi'nde ise dönen parçayı doğrudan güçlendirdiğimizdir.
Canlı dingil'de shaft sabit bearingler üzerinde dönerken, dingil silisi'nde bearingler dönen parçadadır. Daha iyi anlamak için aşağıdaki görseli inceleyin.

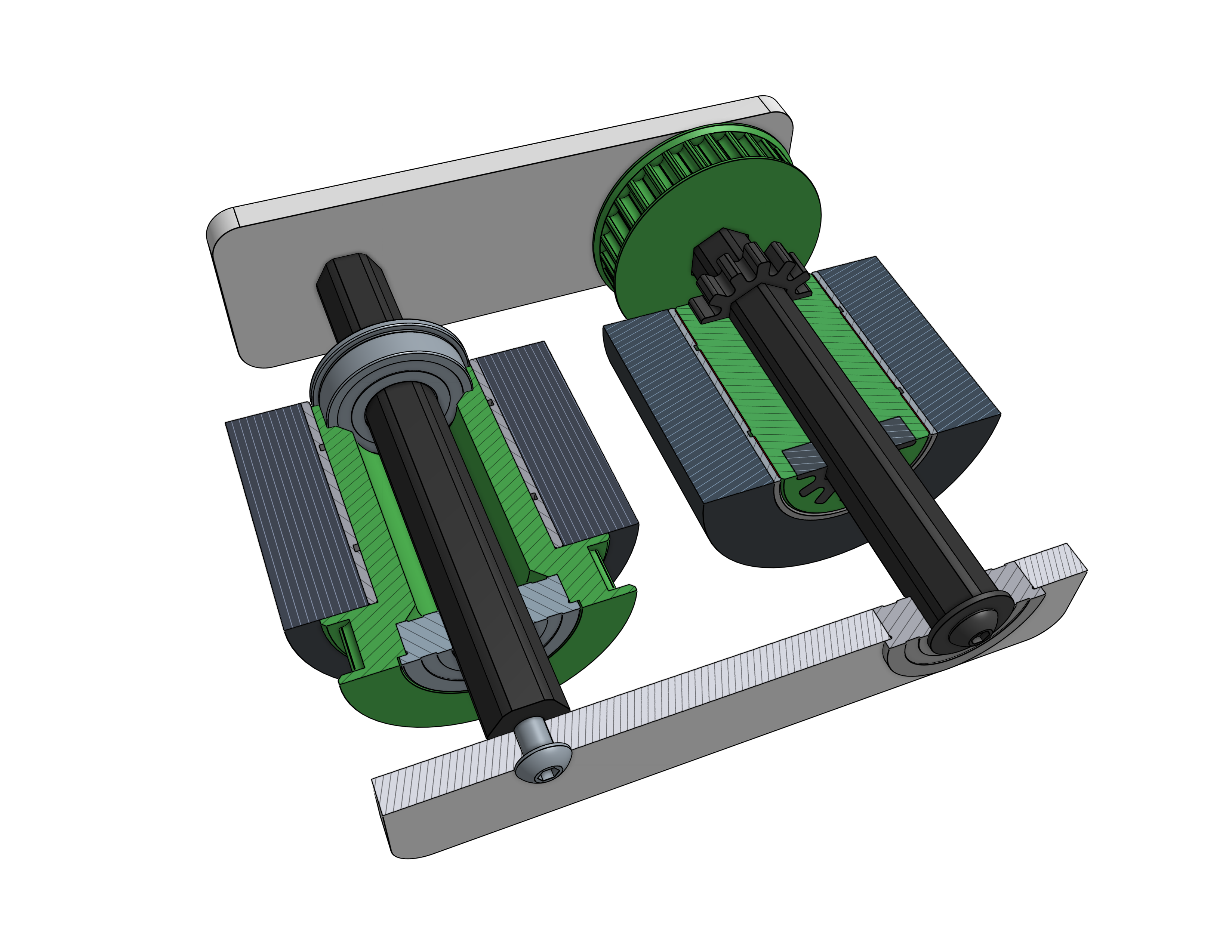

Canlı vs Dingil Silisi RollersDingil silisi (sol) ve canlı dingil (sağ) roller'in kesit görünümü. Dingil silisi roller bearingler üzerinde durur ve doğrudan güçlendirilmelidir (bu durumda, entegre pulley yoluyla). Canlı dingil roller, hex shaft'ın daha aşağısındaki bir pulley'den güçlendirilir.
Part Studio Talimatları
Kopyalanmış belgenizdeki "Exercise #2 Part Studio" sekmesine gidin ve bu egzersiz için part studio'yu tamamlamak için slaytlardaki talimatları izleyin.
0. Final Part Studio.

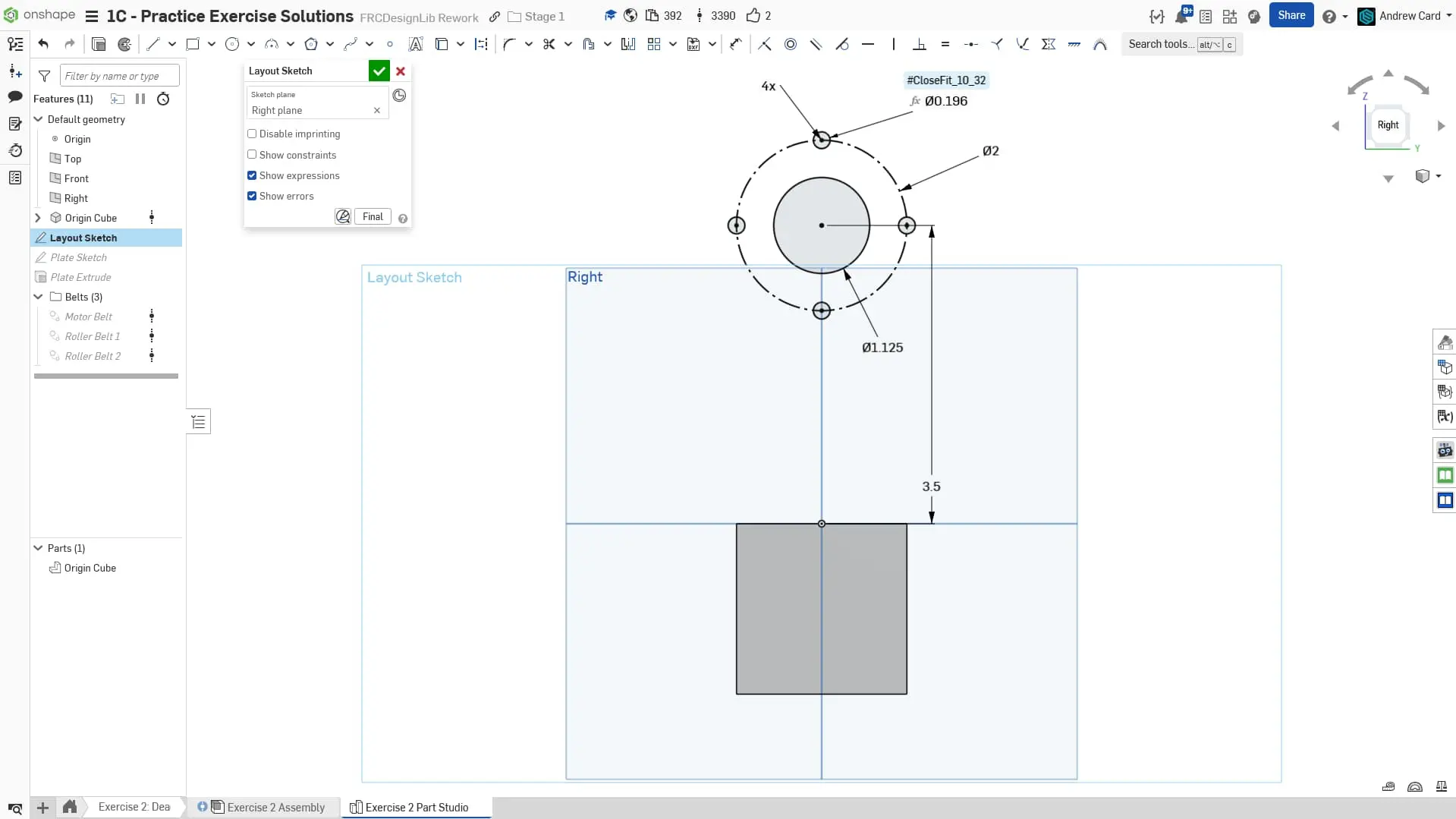

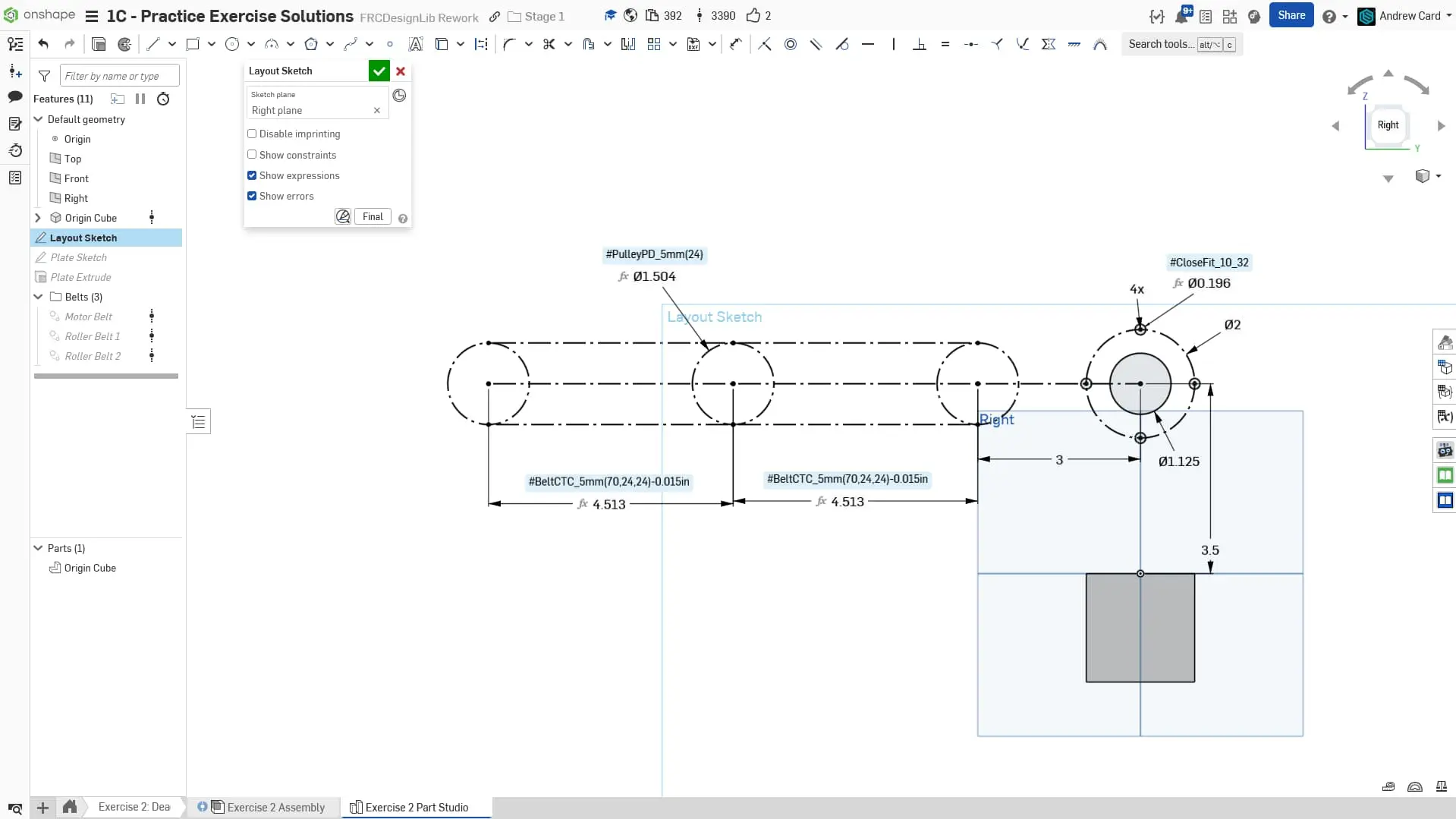

1. Layout Sketch için right plane üzerinde yeni bir sketch oluşturun. Pivot axle deliği ve etrafında bir bolt pattern ile başlayın.

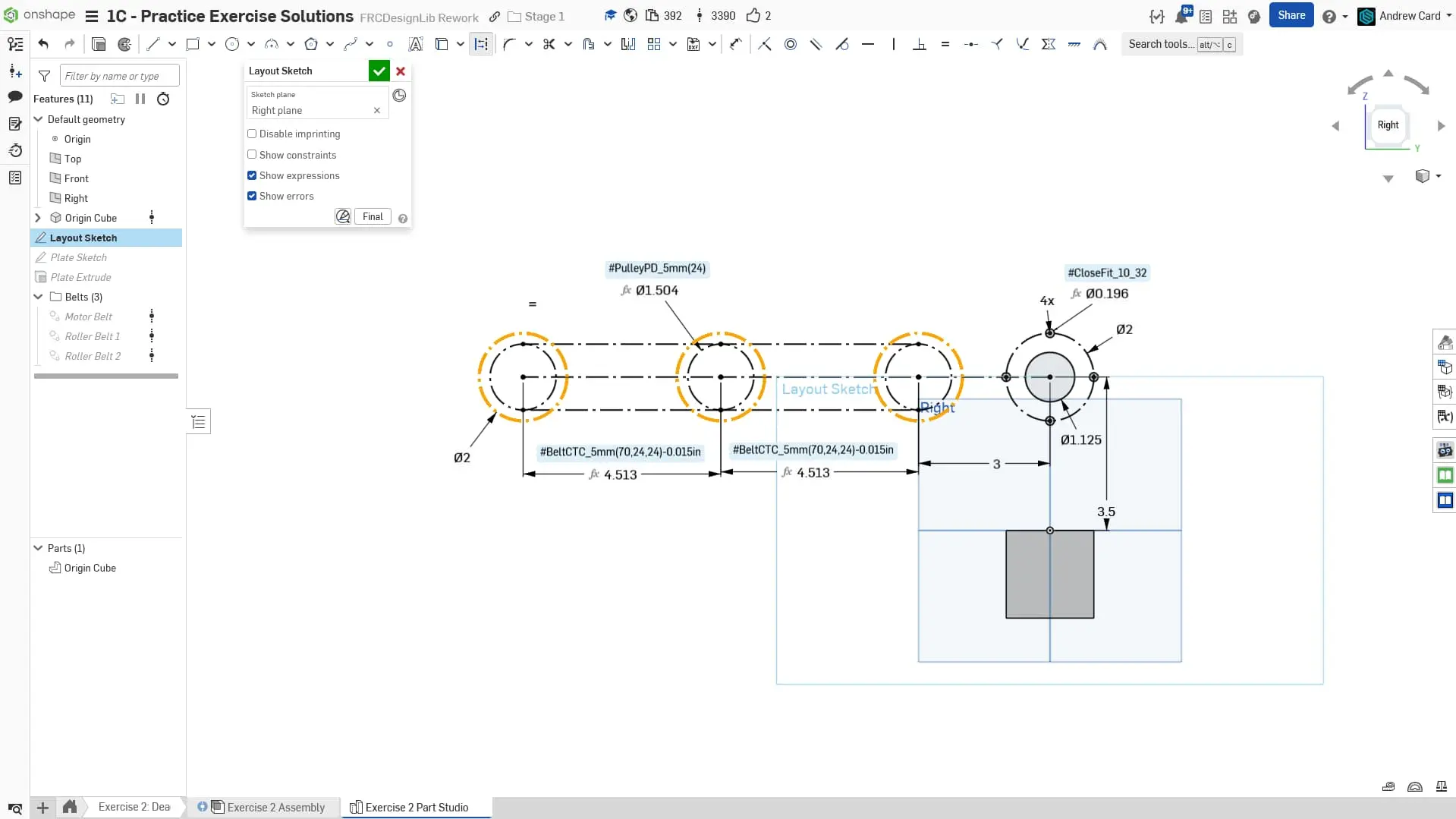

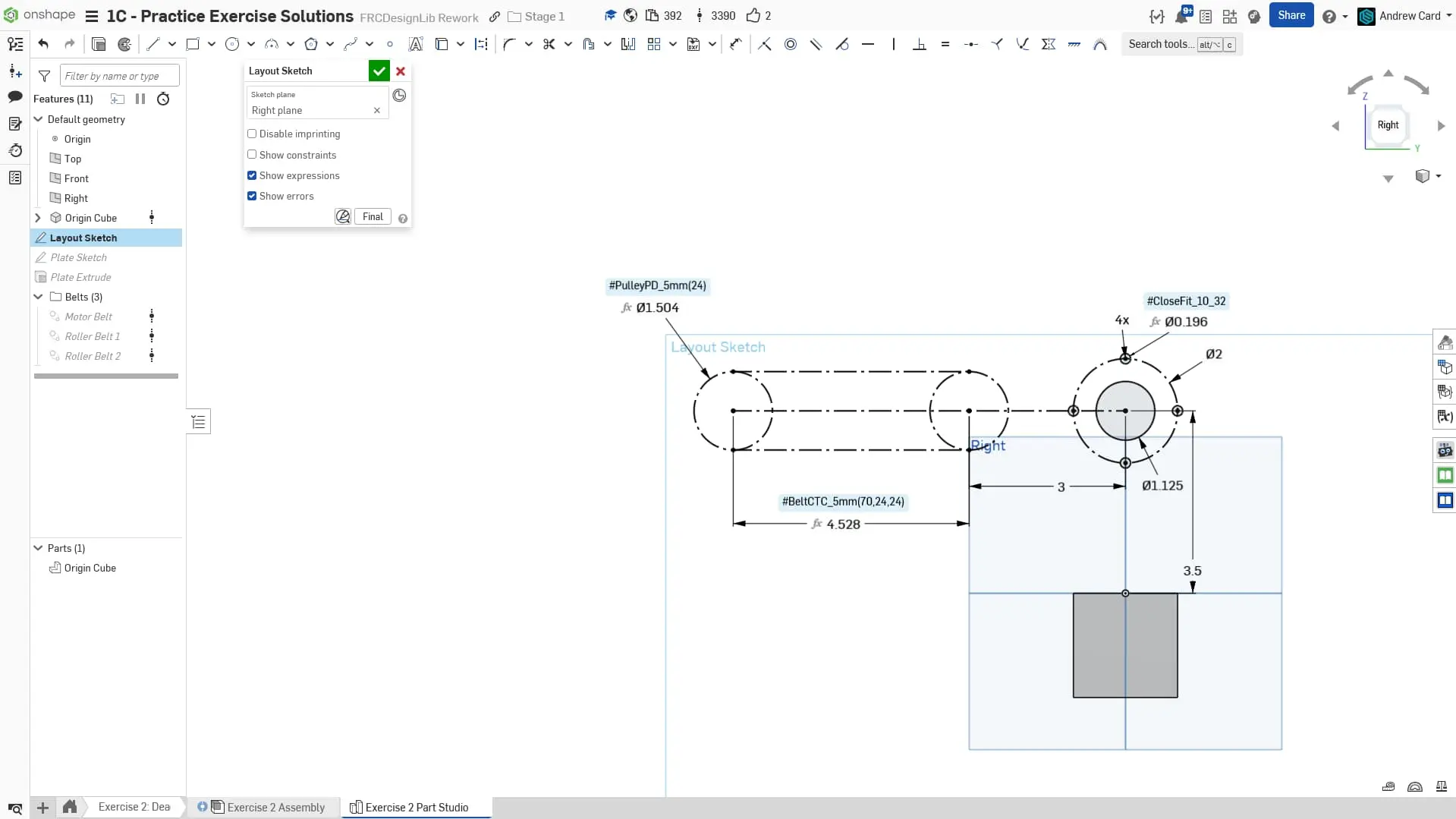

2. Pivot deliğinin sol tarafındaki rollerlar arasında ilk belt run'ı sketchleyin.
3. İlk belt run ile aynı uzunlukta ikinci bir belt run oluşturun.
4. Rollerları temsil etmek için belt run'ların uçlarına 2" daireler ekleyin.

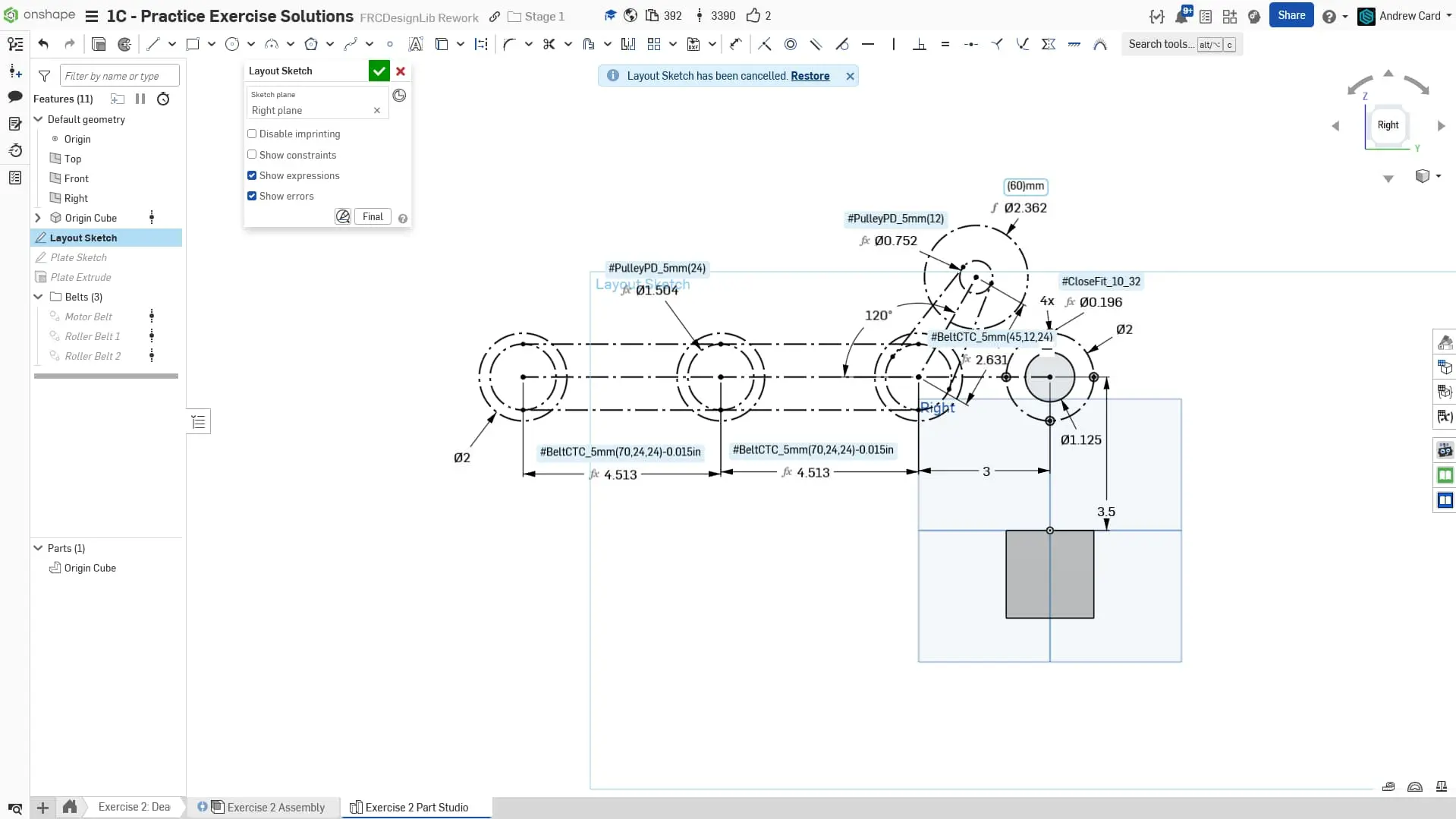

5. Pivot noktasına doğru geriye dönük açılı ilk roller'den motor belt run'ını sketchleyin.
6. Motoru temsil etmek için 60mm bir daire ekleyin, bu plakayı yaparken yararlı bilgi olacaktır.

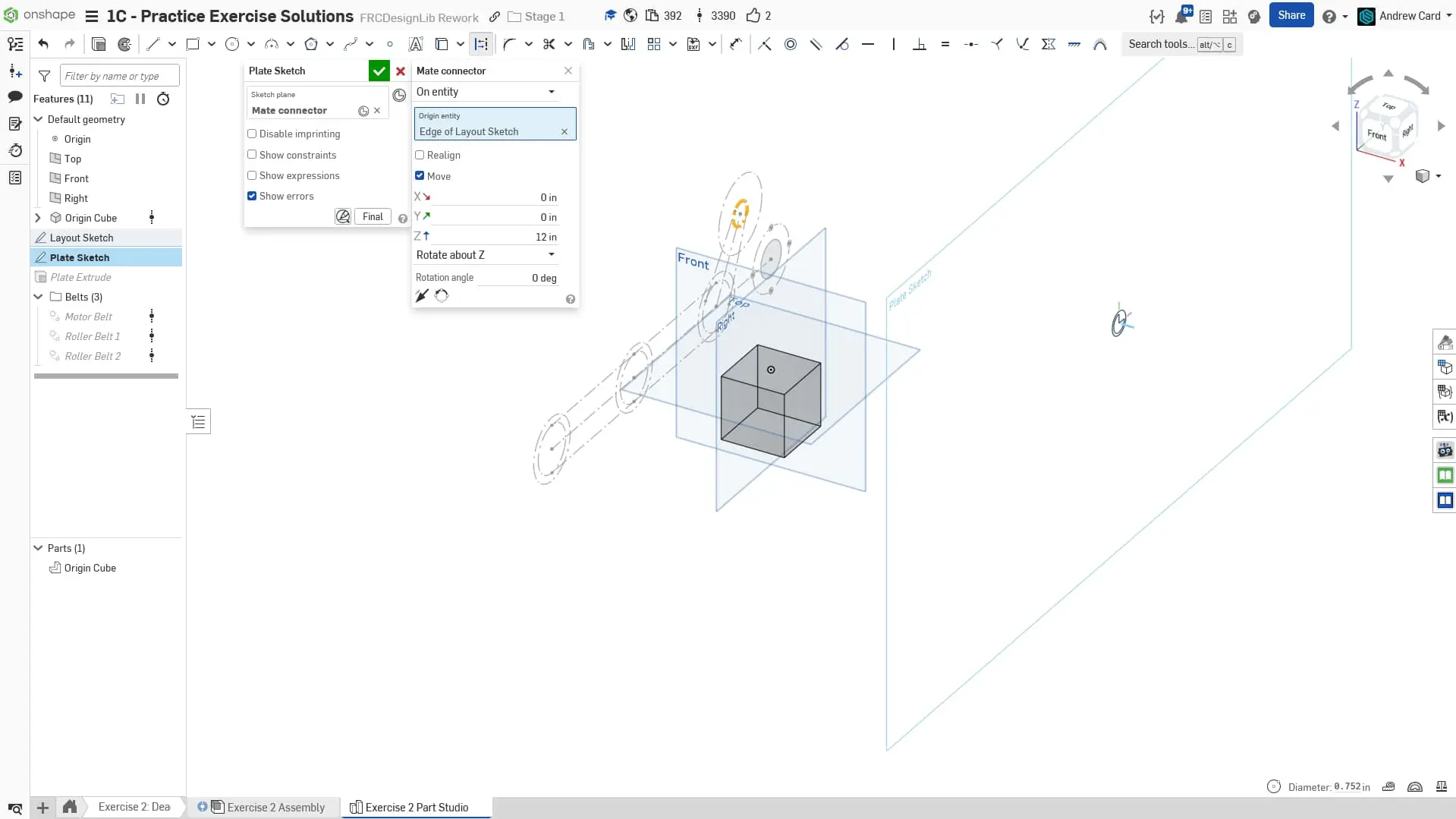

7. Layout sketch'ten offset bir plaka sketch oluşturun. Bu önceki egzersize benzer.

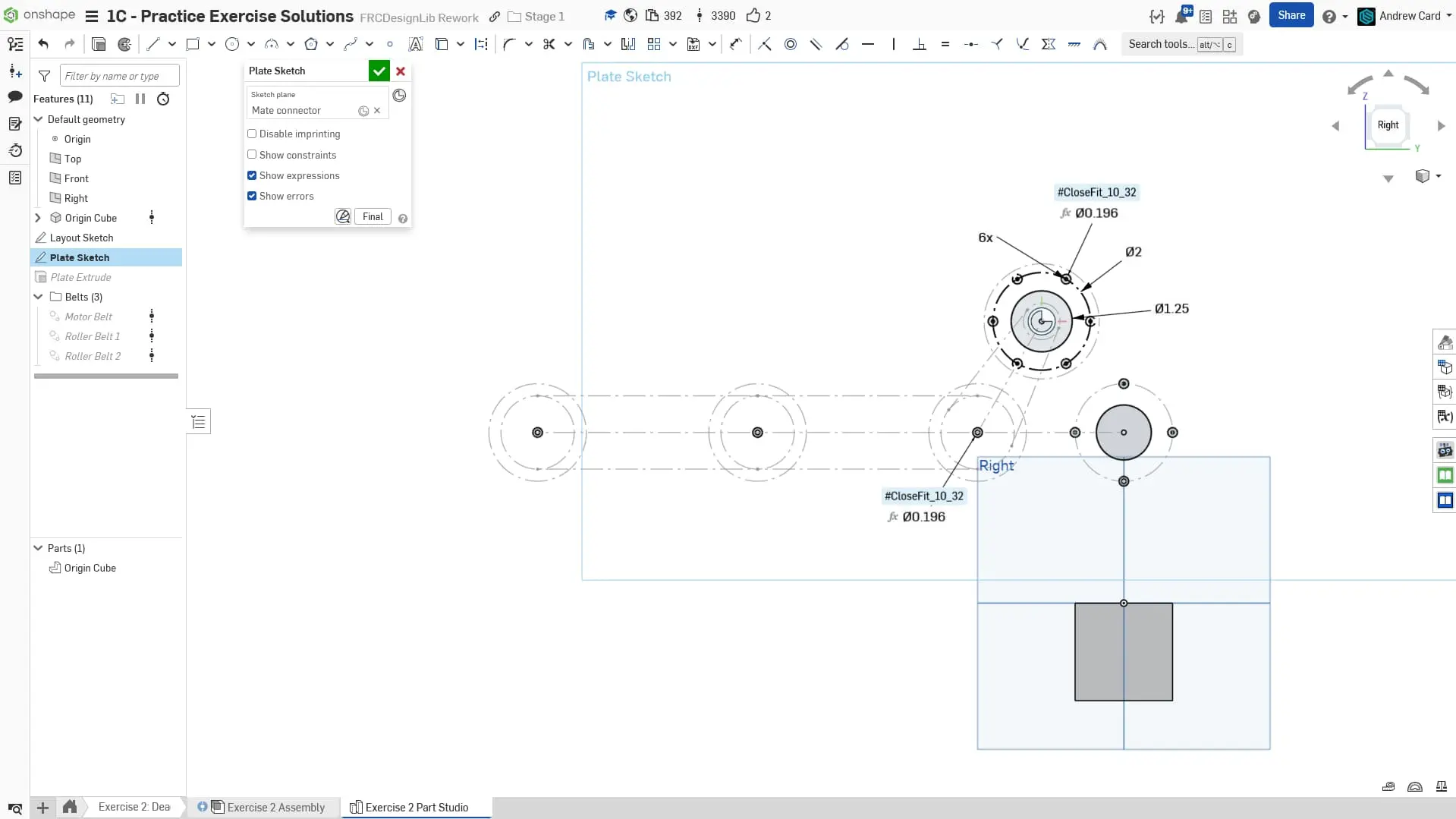

8. Plaka sketch'ine bolt pattern ve pivot axle deliğini kopyalayarak başlatın ve rollerlar için bolt delikleri ekleyin. Ayrıca motor için bolt pattern ekleyin, bu önceki egzersizde aynı şekilde yapılmalıdır ancak 6 delikli pattern ile. Önceki gibi sadece 3'ünü gerçek delikler yapacağız. Geri kalanı construction daireler olacaktır.
9. Önceki slaytta oluşturulan deliklere dayanarak plaka outlinesını çizin.

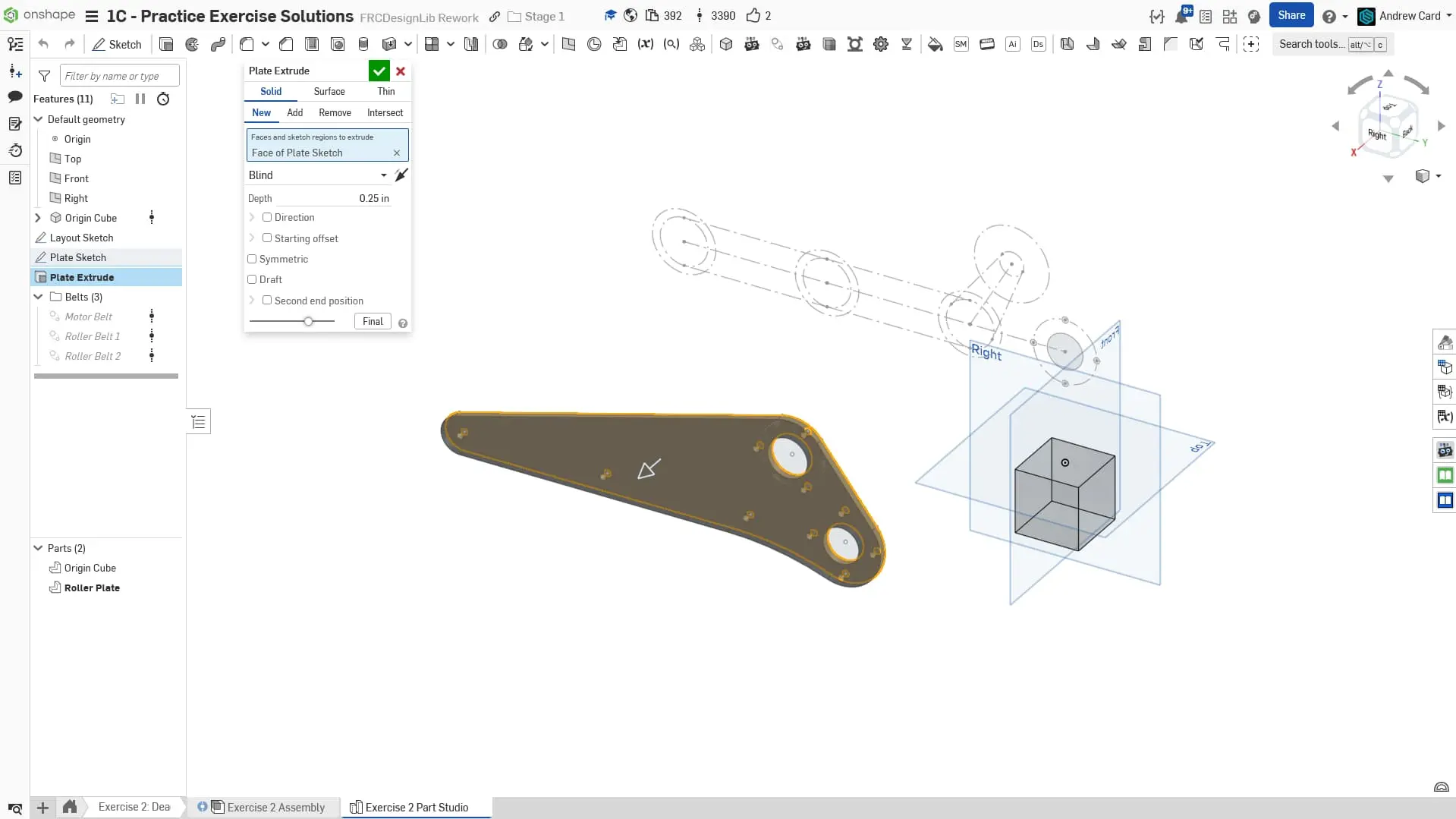

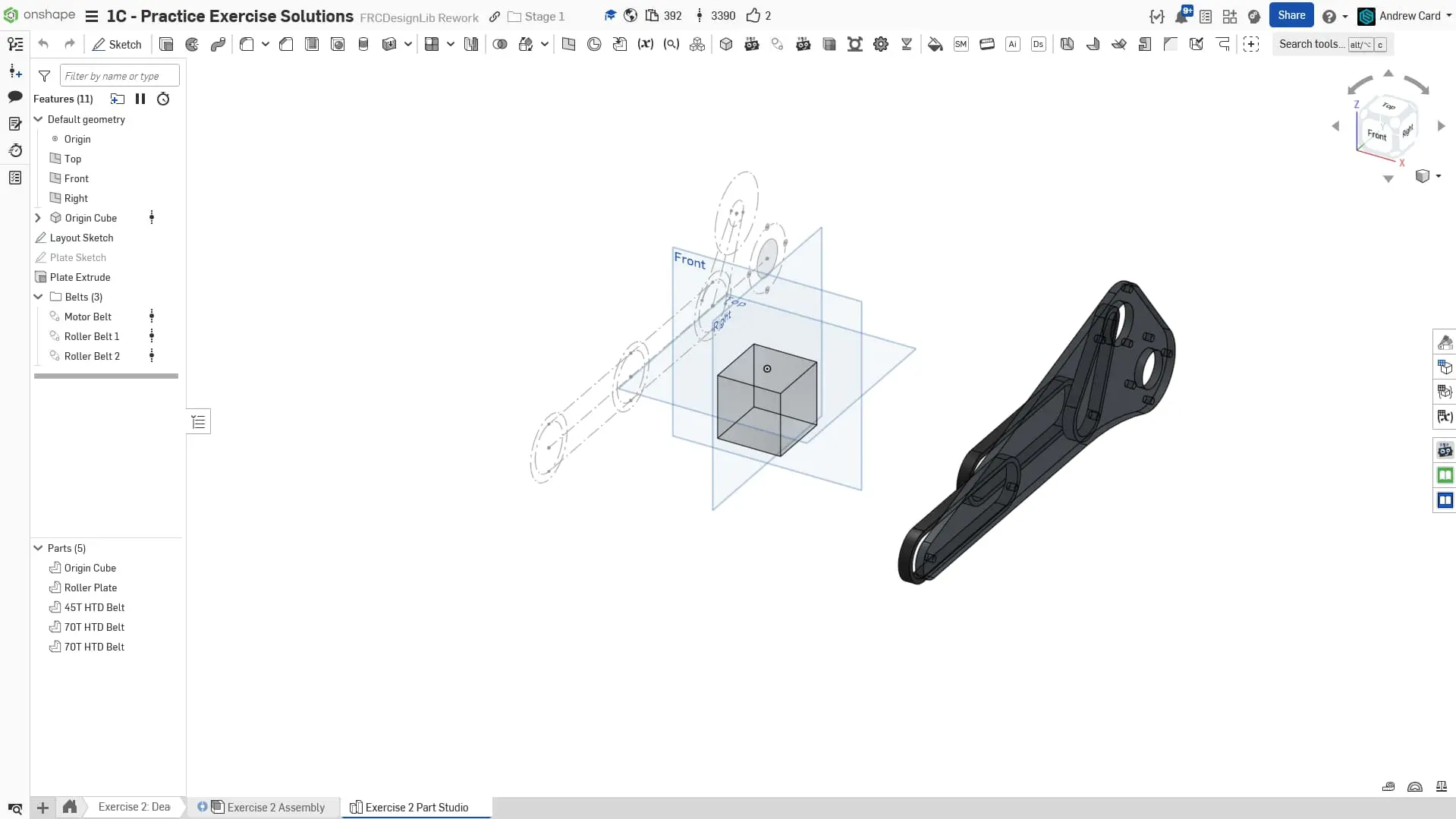

10. Plakayı "Right" yönünde extrude edin.

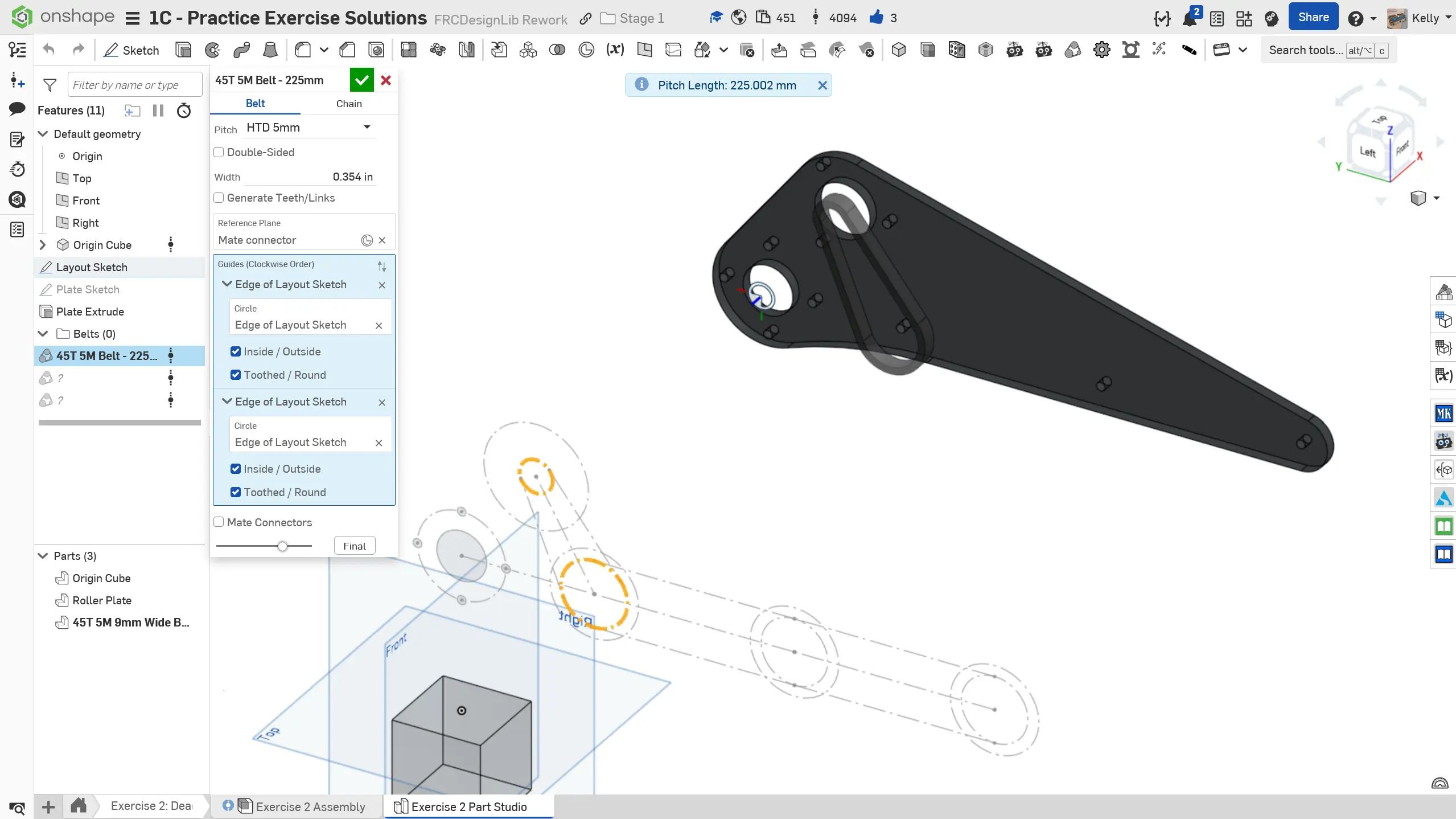

11. Motor belt'ini yapmak için Belt & Chain Gen kullanın. Belt'leri pulley'lere mate edeceğiniz için burada offset'ler önemli değil.
12. İlk roller belt'ini yapmak için Belt & Chain Gen kullanın.

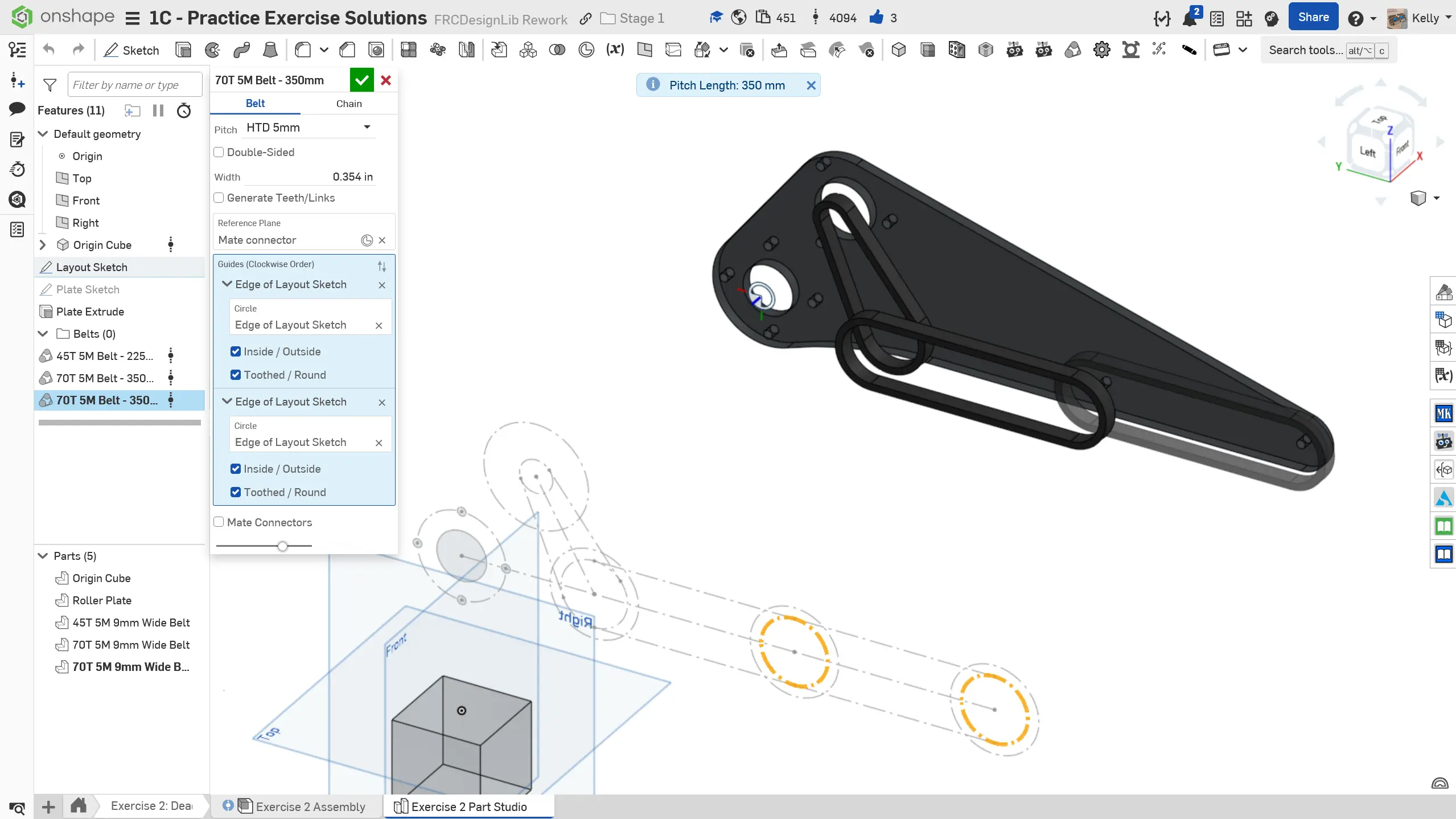

13. İkinci roller belt'ini yapmak için Belt & Chain Gen kullanın.
14. Özellikleri adlandırarak ve klasörlere organize ederek part studio'yu tamamlayın. Plaka malzemesini polikarbonat olarak atayın.
Assembly Talimatları
Sonra, kopyalanmış belgenizdeki "Exercise #2 Assembly" sekmesine gidin ve bu egzersizi tamamlamak için slaytlardaki talimatları izleyin**.

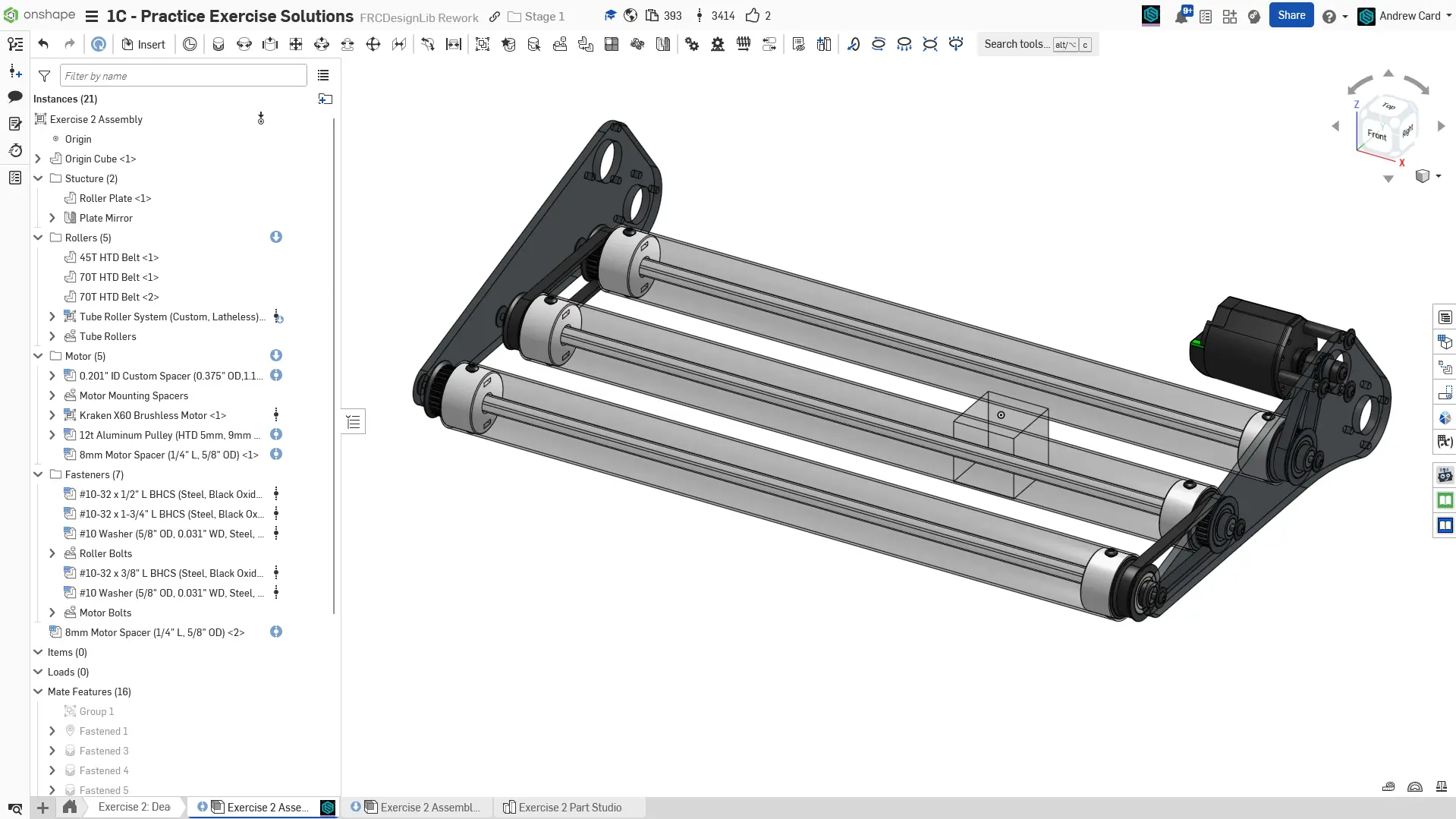

0. Final assembly.
1. Assembly'ye part studio'yu insert ederek başlayın ve origin cube ve plakayı bir araya gruplandırın. Sonra cube'u origin'e fasten edin.
2. Plakayı diğer tarafa kopyalamak için Assembly Mirror kullanın.
3. FRCDesignLib'den bir roller insert edin. Uzunluğun 24" olarak ayarlandığından ve bolt endcap'ların HTD seçeneğine ayarlandığından emin olun. İlk roller'ı side plate'deki deliklerden birine mate edebilirsiniz. Tek roller'ı diğer iki deliğe replicate edebilirsiniz. Gösterildiği gibi replicate için tüm assembly'yi seçtiğinizden emin olun.
4. Belt'leri roller pulley'lere mate edin, belt'ler için center mate noktasını kullanın.
5. Motoru, Pulley'i, Shaft Spacer'ları ve Shaft Bolt'u insert edin. Motor bileşenlerini bir araya assembly edin ve pulley'i belt'in merkezine mate edin.
6. Her bileşenin yüzüne tıklayarak plaka ve motor arasındaki mesafeyi ölçün. Bu mesafeyi panonuza kopyalayın. FRCDesignLib Inserter'ı açın ve kopyaladığınız uzunlukta özel bir yuvarlak ID spacer insert edin. Diğer konfigürasyonları değiştirmenize gerek yok. Bu spacer'ı plakaya ekleyin ve diğer üç plaka deliğine eklemek için replicate kullanın.
7. Assembly'nize fastener ekleyin. Polikarbonat plakalara bolt'larken her bolt'ta washer kullanımına dikkat edin. Plakaların çatlamasını önlemek için en iyi uygulama washer kullanmaktır. Rollerlar 1/2" #10-32 bolt'larla bağlanmalıdır ve motor 1.75" #10-32 bolt'larla bağlanmalıdır.
roller'ın sadece bir ucuna belt bağlı olmasına rağmen her iki ucunda da 24T pulley olduğunu fark etmiş olabilirsiniz.
Yapılandırılabilir roller, belt olmayan uç için pulley seçmemenize izin verse de, benzersiz parça sayısını azaltmak için durumlar gibi bu durumlarda pulley'i tutmak avantajlı olabilir.
Bunu yaparak, tüm üç roller aynıdır, bu da parça takibi ve yedek parçaları kolaylaştırır.
