1B: Güç Aktarımları

Egzersiz 2: İki Kademeli Şanzıman

Bu egzersizde, iki kademeli bir şanzıman modelleyip monte edeceksiniz. Bu egzersizin amacı, daha gelişmiş şanzımanları modelleme pratiği yapmaktır. Ayrıca, parçaları hafifletmek için kullanılan Part Lighten Featurescript`'in nasıl kullanılacağını öğreneceksiniz.

Uyarı

Bu aşama plakalarınızı part studioyu bitirdiğinizde hafifletmenizi istese de, bu en iyi pratik değildir. Tam bir mekanizma veya robot modellediğinizde, mekanizmaya veya tam robota tüm tasarım incelemeleri ve değişiklikler yapılana kadar plakaları hafifletmek için beklemelisiniz. Aksi takdirde, plaka veya mekanizma her değiştiğinde hafifletmeyi düzeltmek için zaman harcarsınız.

Part Studio Talimatları

Kopyaladığınız belgede "Exercise #2 Part Studio" sekmesine gidin ve part studioyu tamamlamak için slaytlardaki talimatları izleyin.

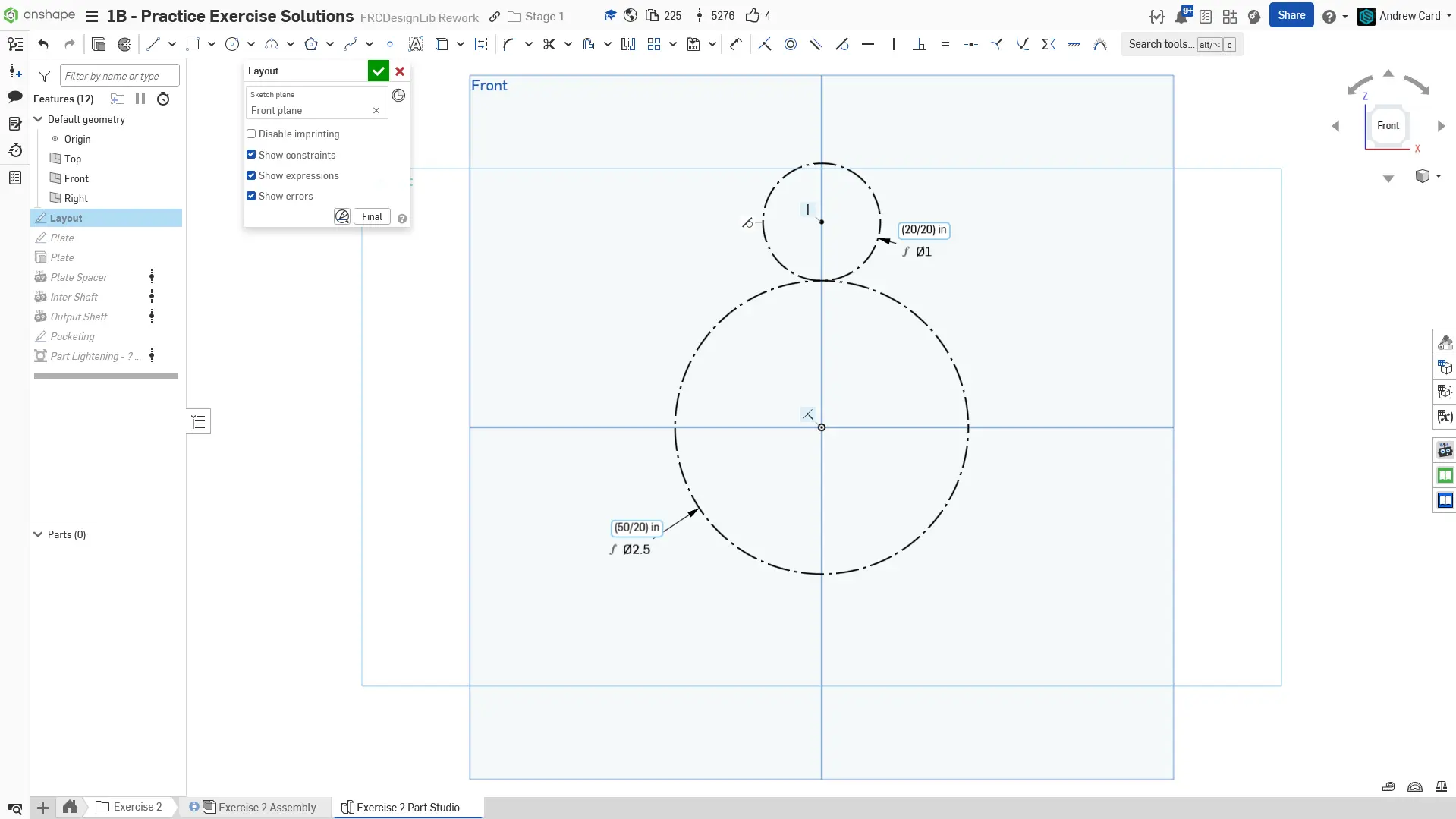

1a. Şanzıman için layout sketch oluşturun. 20T dişliden 50T dişliye olan 2. kademe ile başlayın.

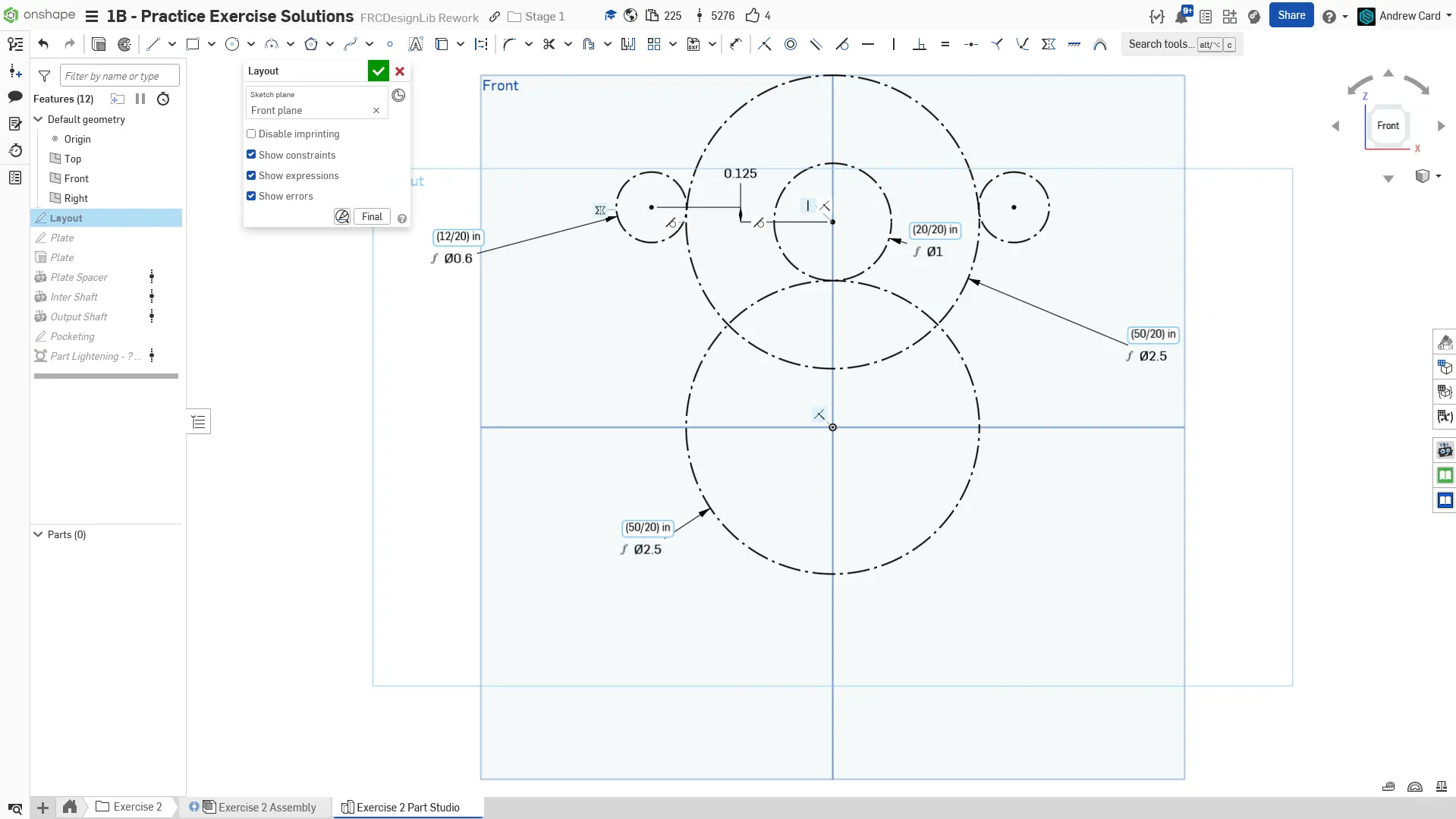

1b. 50T dişliye 12T motor pinion dişlisi olan 1. kademeyi çizin.

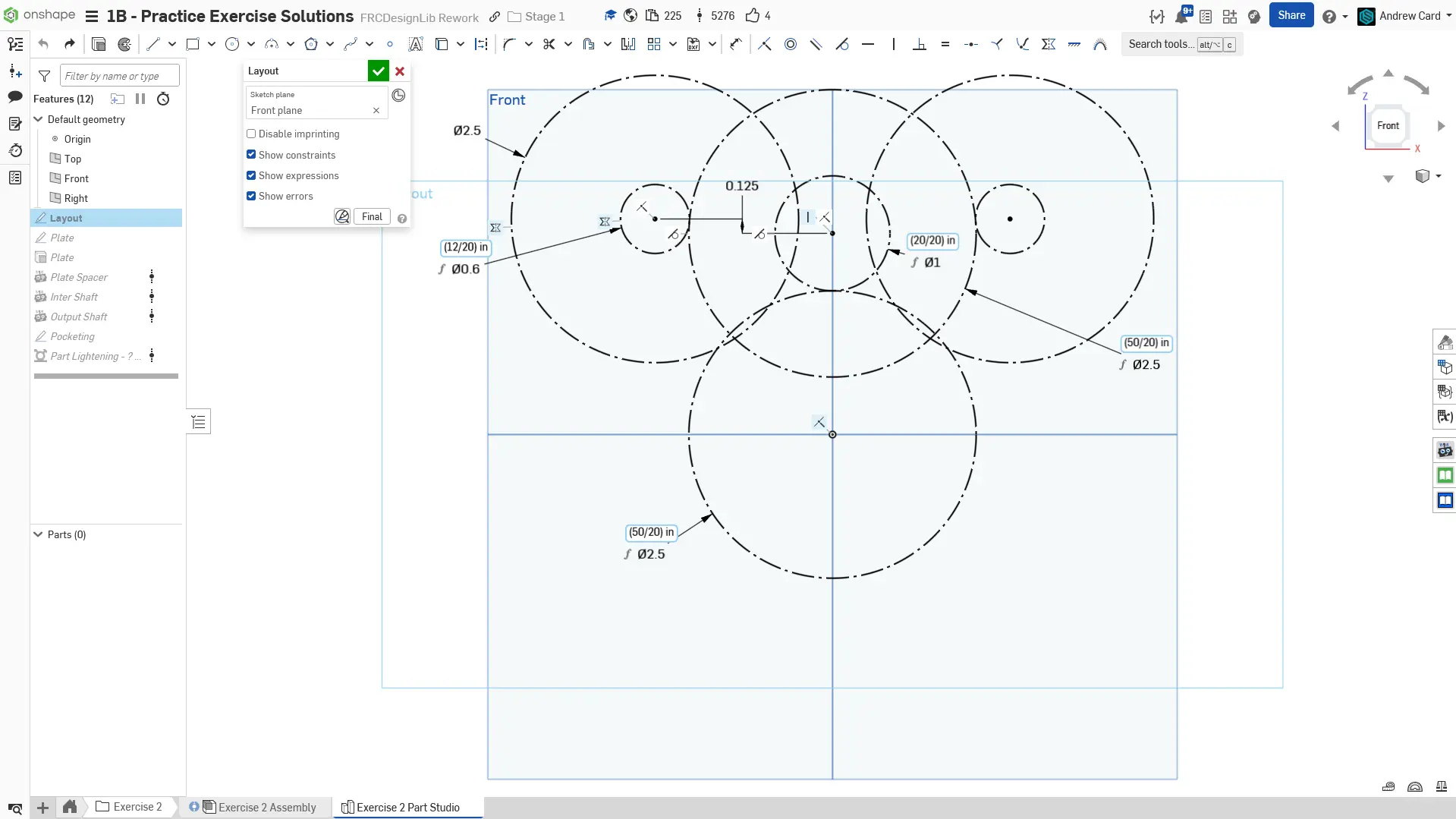

1c. Motorları 2.5" çapında bir daire olarak outline'ını çizin. Bu şanzıman için bitmiş layout sketch'tir.

2. Plakanın profilini çizmek için yeni bir sketch oluşturun. Layout sketch'i referans alarak, 1.125" çapındaki rulman deliklerini ve 1.25" çapındaki motor boss deliklerini ekleyin. Ayrıca motor montaj deliklerini ekleyin. Geometriyi sol taraftan sağ tarafa ayna yapmak için `Mirror` sketch aracını kullanabilirsiniz.

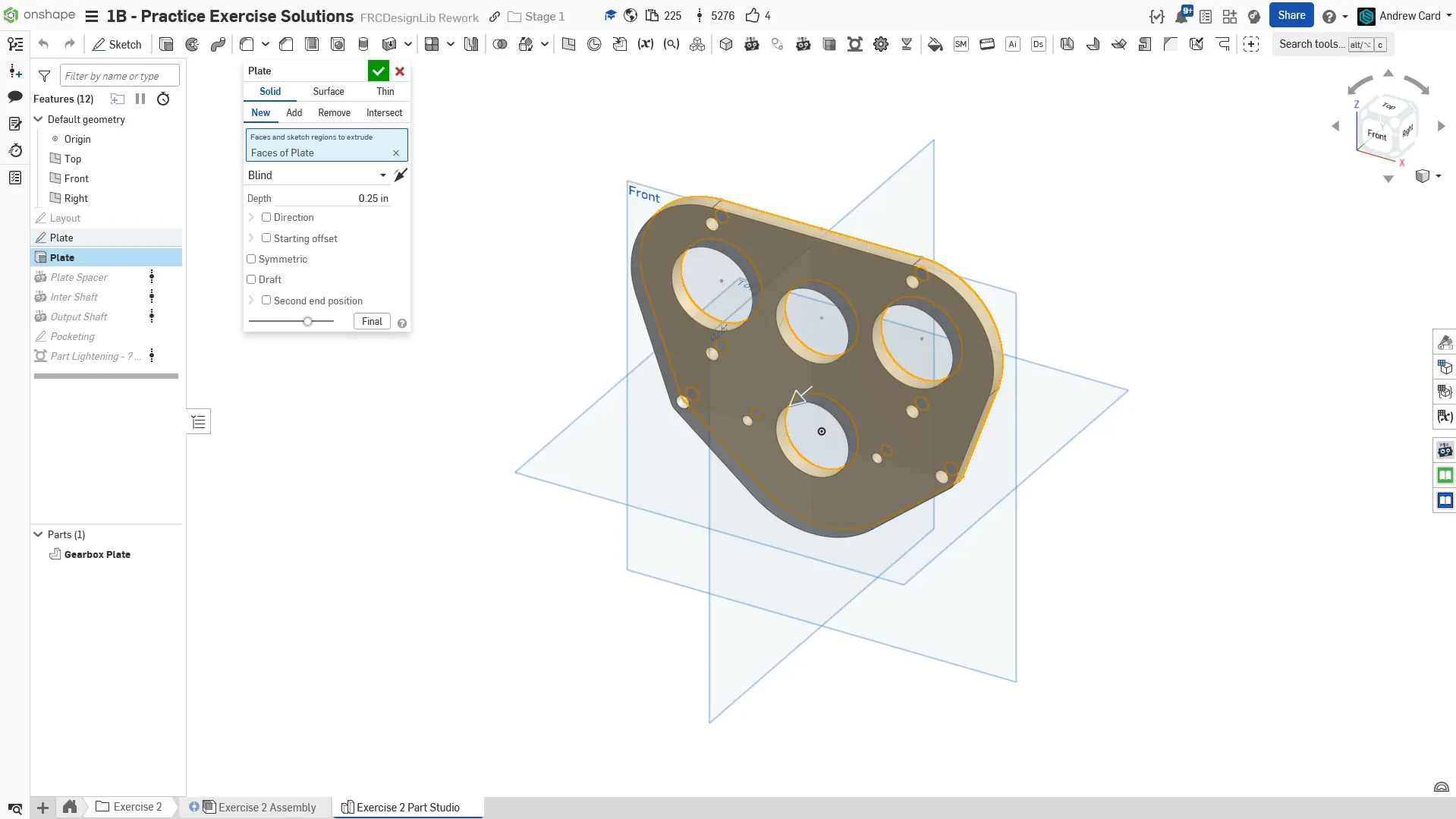

3. Plakayı 1/4" kalınlığında extrude edin.

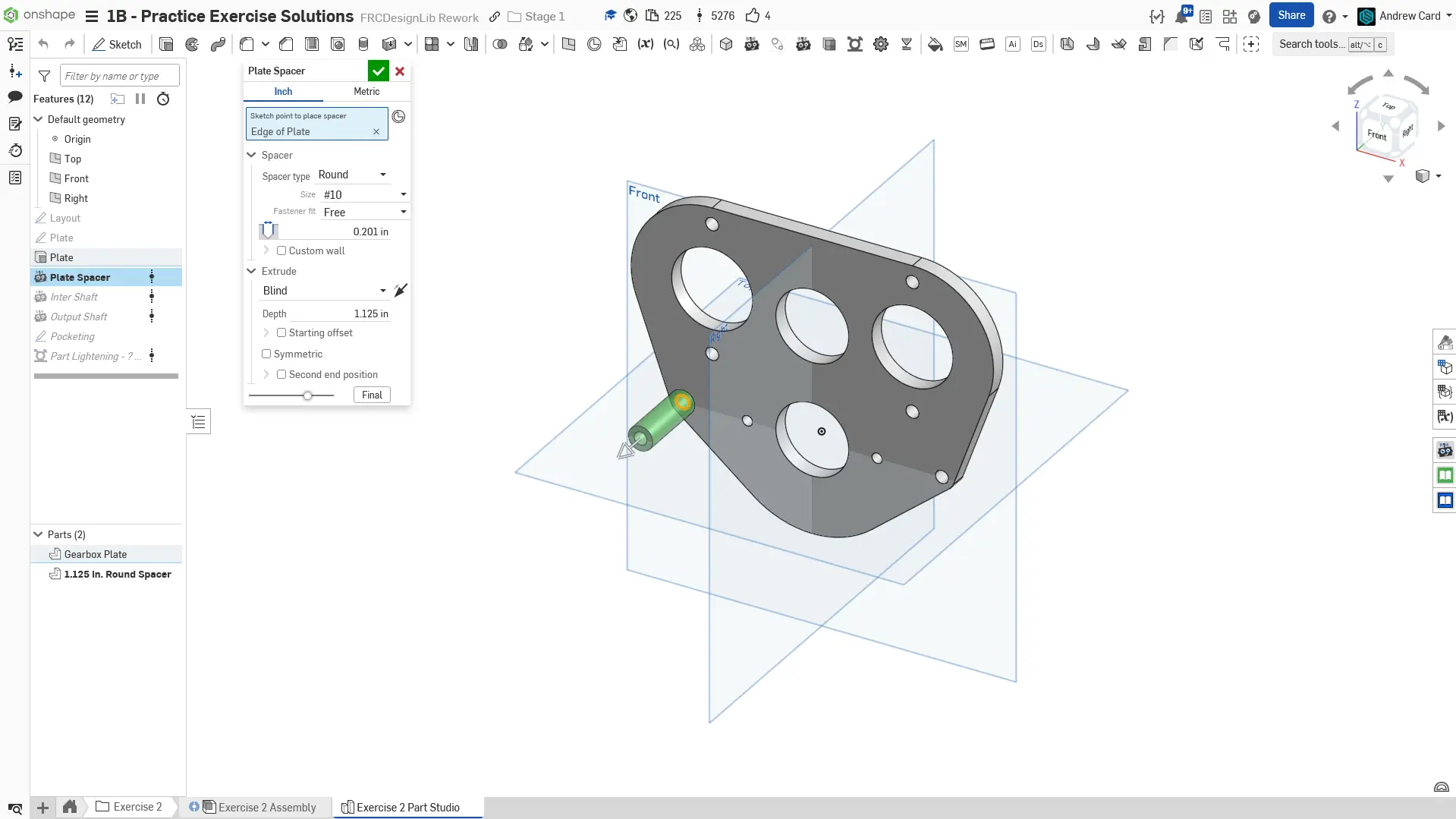

4. Şanzıman spacer'ını oluşturmak için `Robot Spacer` Featurescript'ini kullanın.

5. İinci kademe şaftını oluşturmak için Robot Shaft Featurescript'ini kullanın.

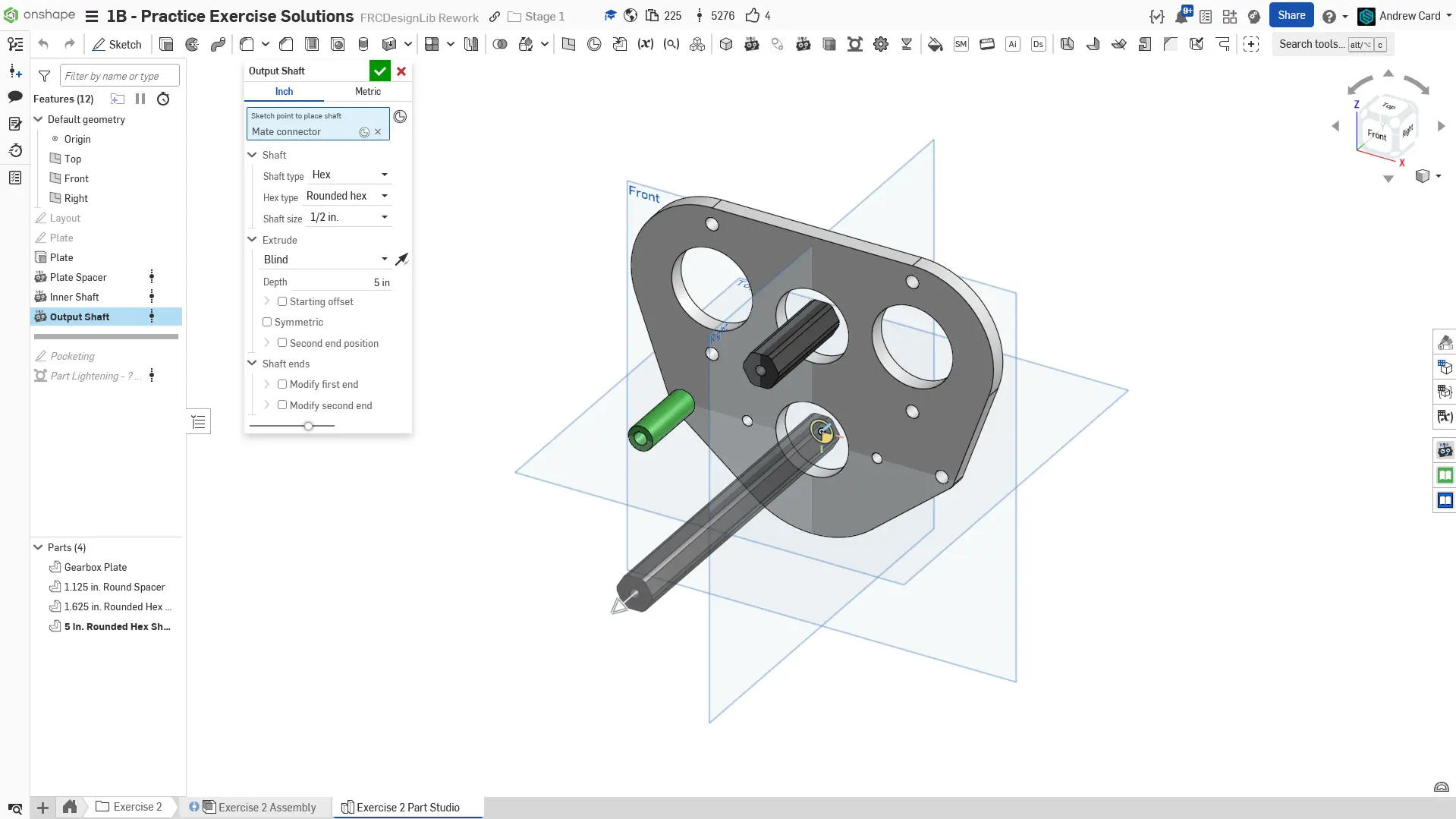

6. Output şaftını oluşturmak için `Robot Shaft` Featurescript'ini kullanın.

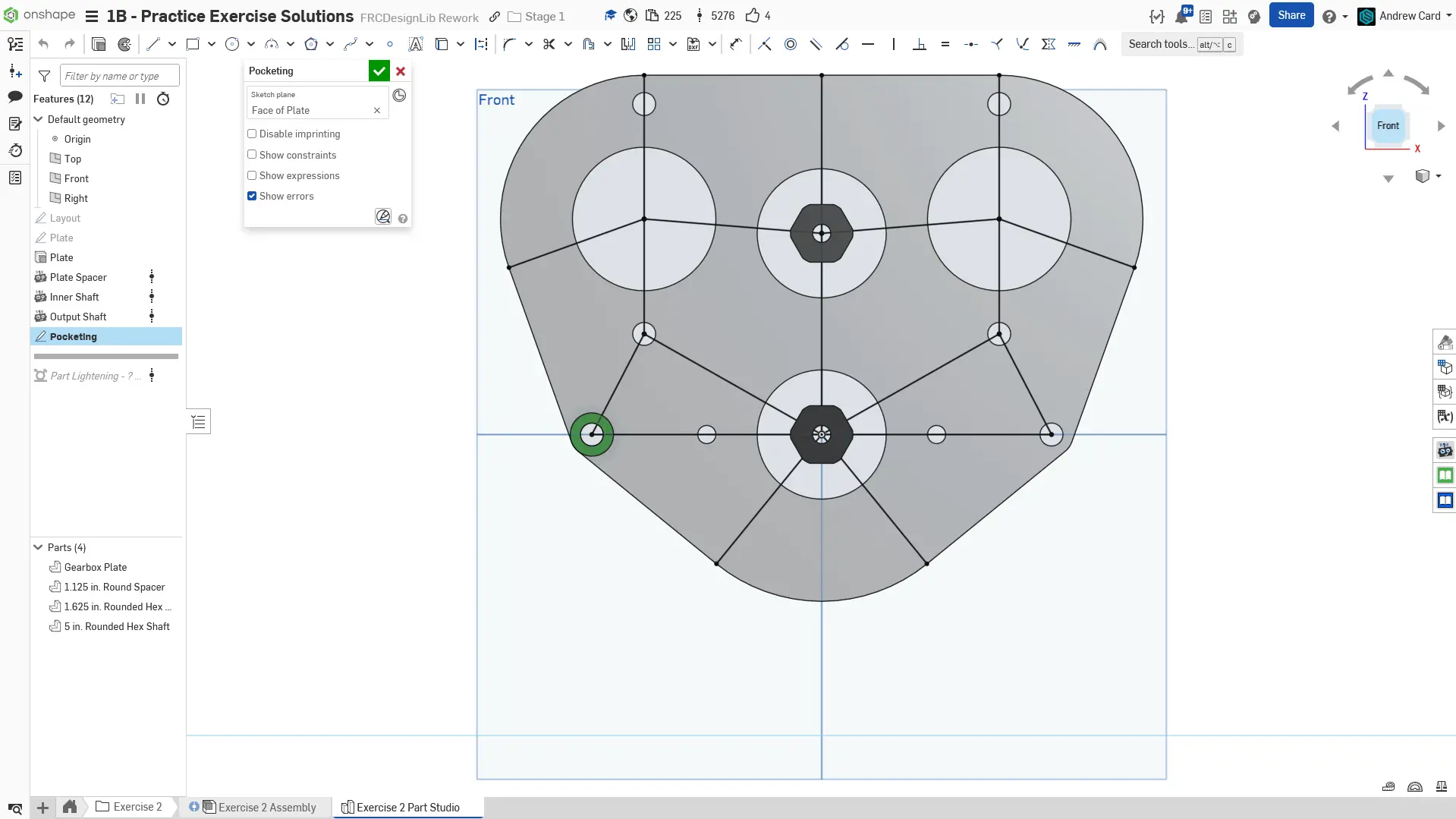

7. Plaka yüzünde bir sketch oluşturun ve pocketing kaburgaları için çizgiler çizin.

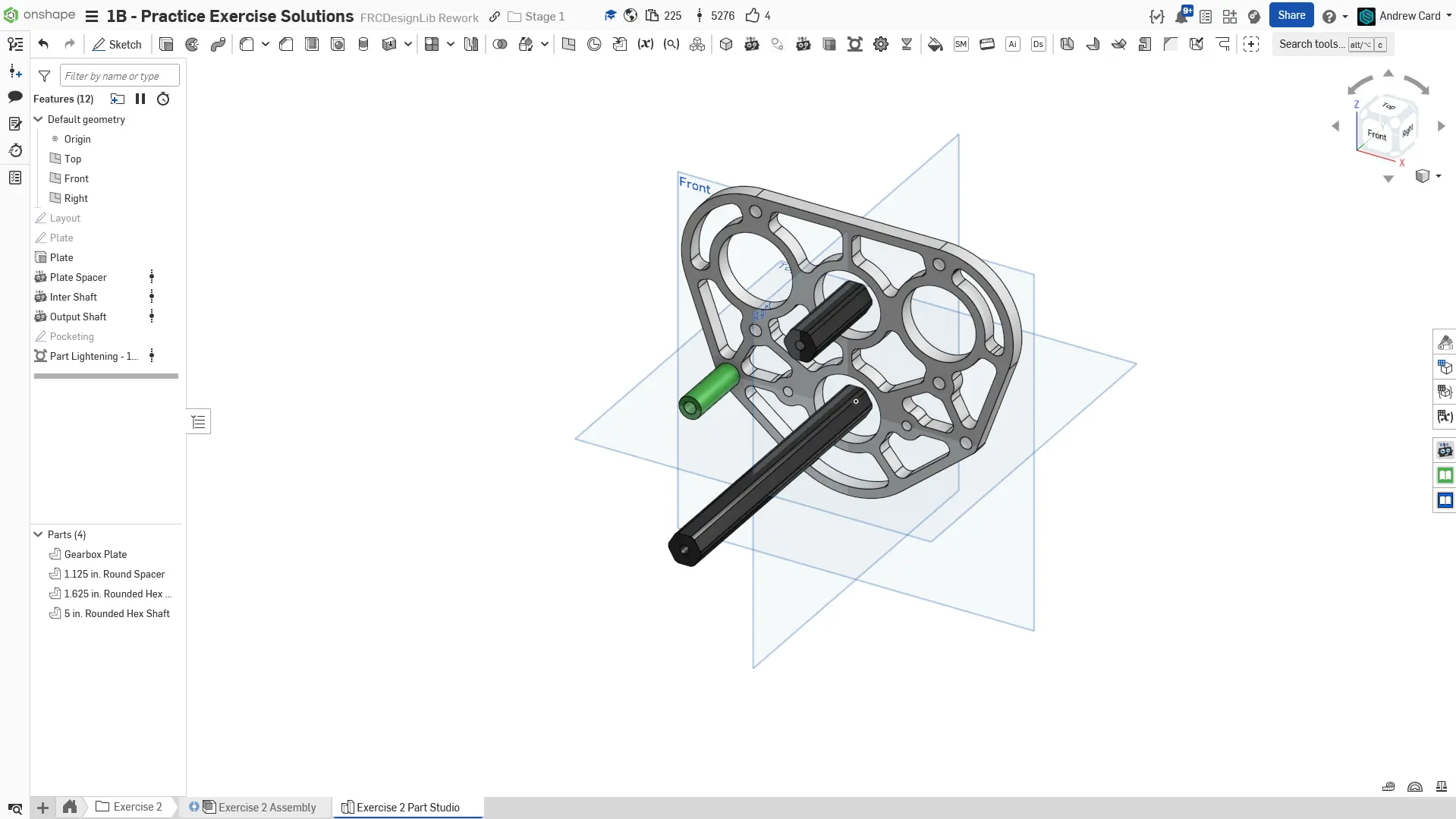

8. Önceki sketch tarafından oluşturulan kaburgaları seçerek plakayı pocket etmek için Part Lighten Featurescript'ini kullanın.

9. Tamamlanmış part studio. Sketch'leri, özellikleri ve parçaları adlandırın. Plakaların ve spacer'ın adını, malzemesini (6061 Aluminum) ve görünümlerini ayarlayın.

Assembly Talimatları

Ardından, kopyaladığınız belgede "Exercise #2 Assembly" sekmesine gidin ve bu egzersizi tamamlamak için slaytlardaki talimatları izleyin.

1. Part studioyu montaja ekleyin ve sadece şanzıman plakasını sabitleyin. Spacer'ı plakaya mate edin. Ardından, Replicate aracını kullanarak spacer'ı ve ilişkili mate'ini diğer spacer konumlarına replike edin.

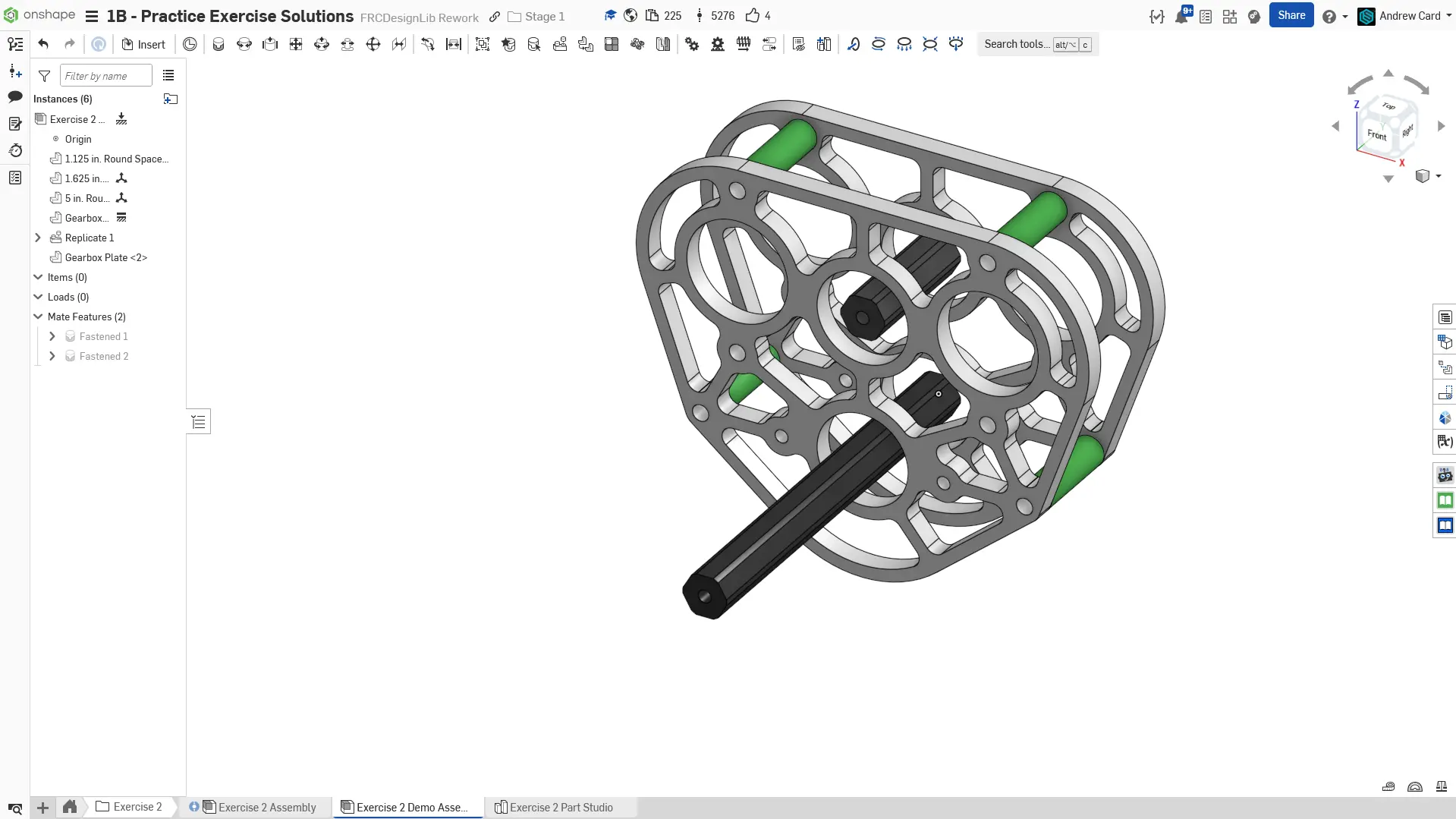

2. Şanzıman plakasını kopyalayın ve yerine monte edin.

3. FRCDesignLib parçalarını kullanarak rulmanları ve şaftları monte edin.

4. FRCDesignLib parçalarını kullanarak motoru ve motor pinion dişlisini monte edin.

5. FRCDesignLib parçalarını kullanarak şaft spacer'larını ve dişlileri monte edin.

6. FRCDesignLib parçalarını kullanarak şaft tutma boltlarını, motor boltlarını, şanzıman boltlarını ve somunları monte edin.

7. Tamamlanmış montaj. Parçaları klasörlere sıraladığınızdan ve replicate özelliklerinizi adlandırdığınızdan emin olun.

Doğrulama

Sizin ve/veya takımınızın daha deneyimli bir üyesinin/mentorünün CAD'inizi incelemesini sağlayın! Montajınızın 27 instance'ı olmalıdır.

Bu egzersizte, daha karmaşık şanzıman modelleme ve daha büyük montajları bir araya getirme pratiği yaptınız.
