1A: Onshape Temelleri - Bölüm 2

Egzersiz 4: Motor Montaj Plakası

Bu egzersizde, basit bir motor montaj plakası yapacaksınız. Önceki egzersizlerde yapılan gusset'lere ve plakalara benzer olduğu için çok zor olmamalıdır.

Başlamak için, şablon belgenizin kopyasındaki "Bölüm 2" klasöründeki "Egzersiz 4: Motor Montajı" part studio'yunu bulun.

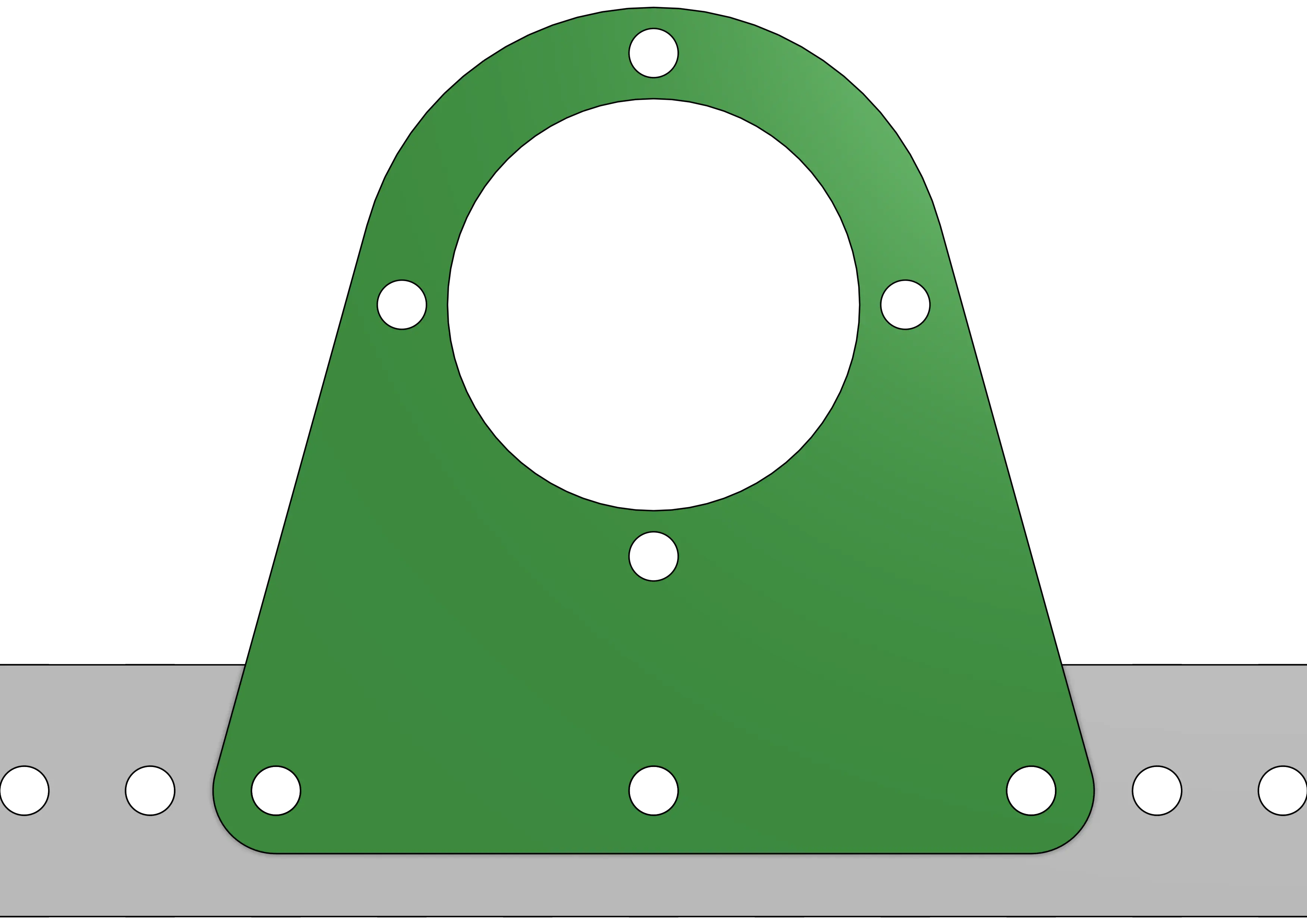

Aşağıdaki referans görseli ve dimension'ları kullanarak, sağlanan borunun önüne motor montaj plakasını sketch'leyin ve extrude edin:

Motoru temsil etmek için construction geometry'den yapılmış borunun üstünde 2.5" çapında bir daire oluşturun.
Plakanın merkezindeki kesik 1.25"tir ve diğer tüm delikler 0.196" çapındadır (#10-32, çoğu FRC bileşeni için standart vida boyutu, için clearance fit).
2" çapında bir daire içinde motor için delikleri yapmak için Circular Pattern aracını kullanmayı deneyin, motorun ortası için bir daire kesik ile birlikte.
Plakanın üst yayı motor taslağı ile coincident olmalıdır. Motor için boşluğu olduğundan emin olmak için motor taslağını kutu borusundan dimensionlayın.

Plaka İş Akışı

Motor montajı için ayarlanmış plaka iş akışını hatırlayın:

Güç aktarımı için construction geometry'yi (motorlar, çarklar, kayışlar vb.) tam olarak tanımlayın (bu 1B'de daha fazla kapsanacaktır).
Clearance deliklerini, rulman deliklerini ve vida deliklerini tam olarak tanımlayın.
Bu deliklerin etrafında centerpoint yayları kullanarak plaka taslağını tamamlayın.

Tamamlandı mı?

Bölüm 2 Egzersiz 3 part studio'nuza geri gidin ve süperyapının bir yerine motor montajı eklemeyi deneyin.

Motor montaj plakasını bitirdiğinizde, Bölüm 3'teki bir sonraki egzersize geçin.
