1A: Onshape Temelleri - Bölüm 2

Egzersiz 2: Gusset

Son egzersizde, yalnız başına tek bir plaka oluşturduk. Bu egzersizde, daha önce öğrendiğiniz araçları bir yeni araçla birleştirerek iki kutu boruyu birbirine bağlayan bir plaka oluşturacaksınız.

Başlamak için, şablon belgenizin kopyasındaki "Bölüm 2" klasöründeki "Egzersiz 2: Gusset'ler" part studio'yunu bulun.

Göreviniz, önceki egzersizde ezberlemeniz gereken iş akışını tekrarlayarak sağlanan sürücü sistemi çerçevesi için basit bir gusset oluşturmaktır. Bu gusset'in delikleri çerçevenin borularından Use aracı ile sketch'e kopyalanacaktır:

Warning

Gusset featurescript aracını kullanmayın! Bu egzersiz, plaka iş akışını pratiğini yapmak ve gusset'in nasıl oluşturulacağını öğrenmek için tasarlanmıştır. Gusset featurescript, borular değiştiğinde kolayca bozulabilir ve gusset şekili esnek değildir, bu yüzden önerilmez.

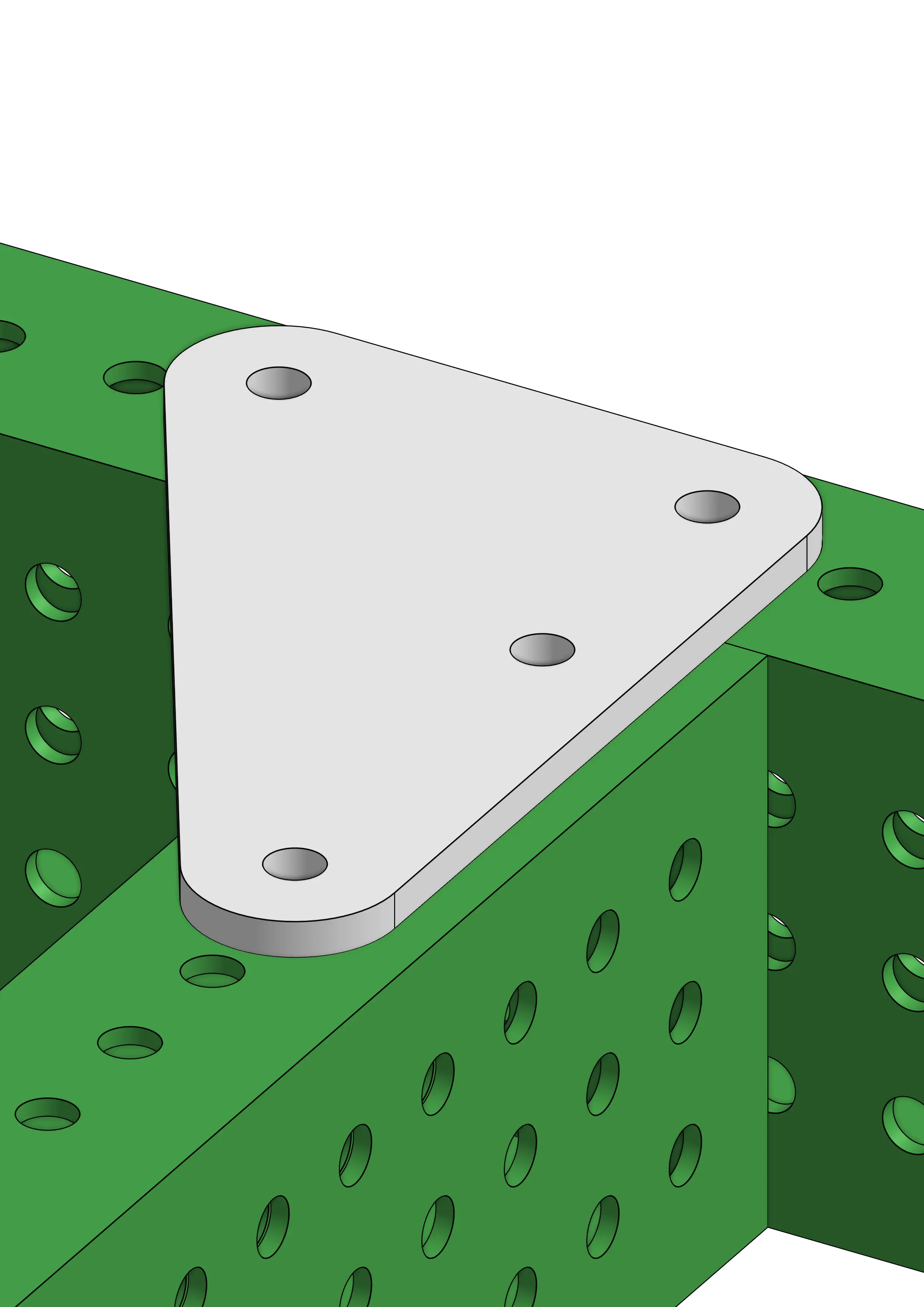

Final gusset'iniz şöyle görünmeli:

Hatırla...

• Use/Project aracı için kısayol tuşu U tuşudur.
• Yaylar sadece gusset'in köşelerine olmalı, her delikte değil.

Tamamlandı mı?

Bu gusset'i yeniden yapmayı deneyin (veya belki T şeklinde farklı bir şekil) çerçevenin farklı bir bölümü için!

İki gusset'i bitirdiğinizde, bir sonraki egzersize geçin
