1A: Onshape Temelleri - Bölüm 1

Egzersiz 6: Üçgen Çerçeve

Tüm kutu borularımız birbirine diktir. Bazen, açılı çerçeveleriniz olacaktır.

Takım 4414, Hightide, üçgen çerçeve yapıyor.

Göreviniz

Bu egzersizde, dik üçgen şeklinde büyük bir kutu borusu çerçevesi oluşturacaksınız.

Örnek üçgen çerçeveyi kopyalamayı deneyin. Bunu yapmak için önceki egzersizlerde öğrendiğiniz kavramları kullanın. Önce origin cube'i eklemeyi unutmayın!
Önce yan layout sketch'i oluşturun veya ekleyin, ardından çerçeveyi oluştururken ona başvurun.
Layout sketch'inizde aligned rectangle aracını kullanarak geometriyi oluşturun. Ek bilgiler ve sketch aşağıda gösterilmiştir.

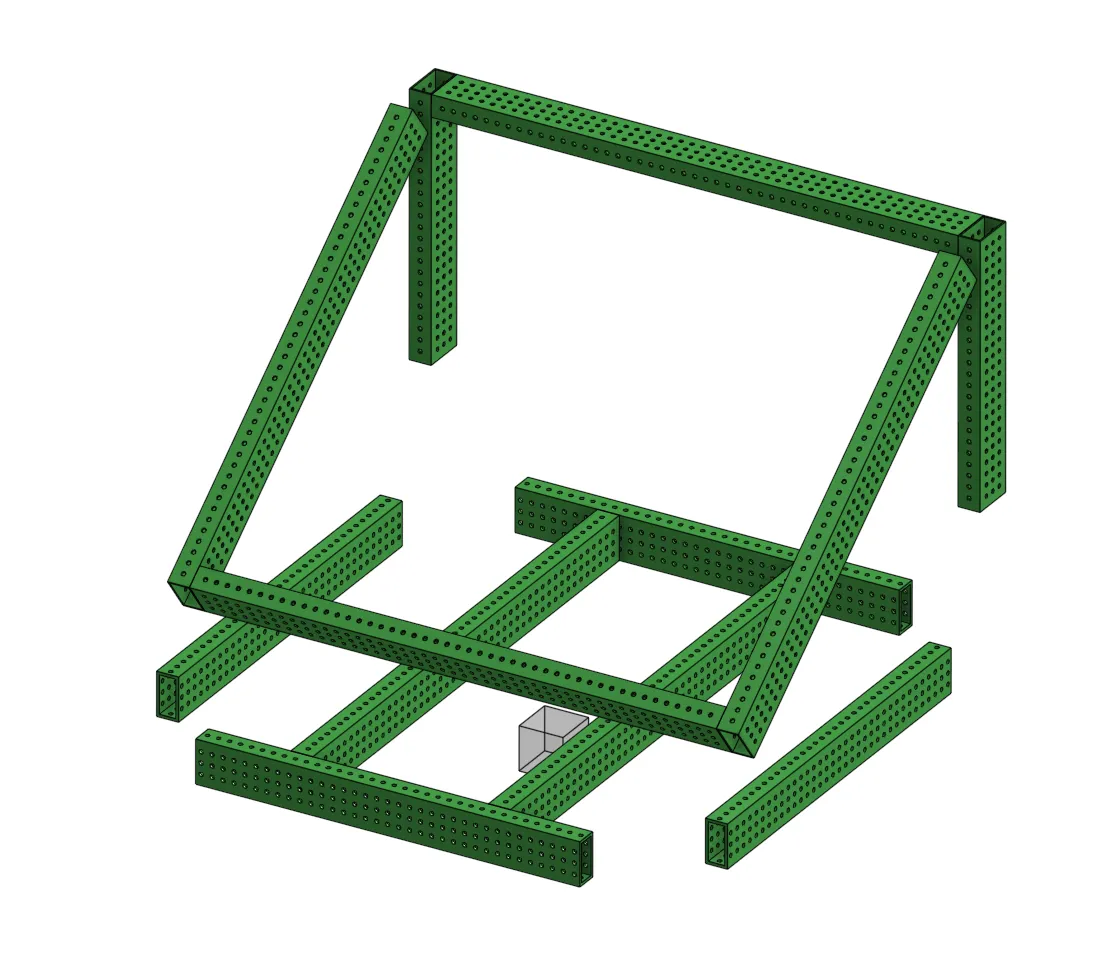

Üçgen çerçeve örneği (açılı kutu boruları)

Hizalanmış Dikdörtgen

Açılı bir dikdörtgen, aligned rectangle sketch aracını kullanarak oluşturulabilir (Alt+C tuşlarına basın veya dikdörtgen aracı açılır menüsünün altına bakın). Borunun açısı bir şekilde tanımlanmalıdır; bu ihtiyaca göre mesafe veya açı ile yapılabilir.

Tip

Çapraz borunun üst köşesi, sağ dikey borunun üstüne horizontaldir.

Bitirme

Üçgen çerçeveyi bitirdiğinizde, 5 dakikalık bir mola verin.

Geri döndüğünüzde, yaptıklarınızı gözden geçirin. Herhangi bir örtüşme var mı? Layout sketch'e mümkün olduğunca başvurdunuz mu? Çerçevenin buna göre ayarlanıp ayarlanmadığını görmek için layout sketch'i düzenlemeyi deneyin. Çerçeveniz layout sketch'e göre değişmiyorsa, CAD'inizde değişmesi için neyi değiştirebilirsiniz?

Çerçevenizi gözden geçirmeyi bitirdiğinizde, gusset'leri ve plakaları sketchlemeyi pratik yapmaya başlamak için Bölüm 2'ye geçin.
