1A: Onshape Temelleri - Bölüm 1
Egzersiz 4: Sürücü Sistemi Çerçevesini Sketchleme
Şimdiye kadar ayrı parçaları sketch'lediniz, şimdi tam bir sürücü sistemi çerçevesi oluşturma zamanı.
Önceden kopyaladığınız belgede, Egzersiz 4 için part studio'ya gidin.
Aşağıdaki videoyu izleyin ve birkaç parça oluşturma tekniğini öğrenip pratik yaparken sürücü sistemi sketch'inizi oluşturmak için takip edin.

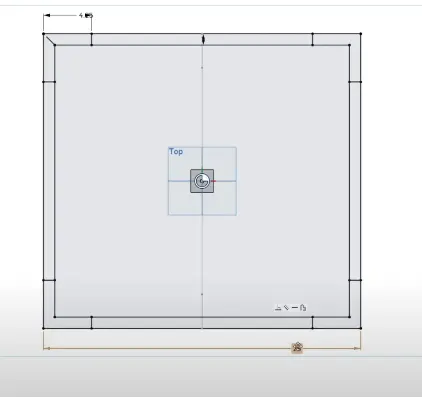

Amacınız aşağıda gösterilen dikdörtgenleri sketch'lemek ve extrude etmek, ardından onları Tube Converter kullanarak borulara dönüştürmektir.
Tip
Construction çizgilerini kullanarak sketch'lerinizi aynalamayı veya desenlemeyi unutmayın — her iki tarafı manuel olarak çizmeyin.
Sketch'ler İçin Önemli Notlar
- Hem X hem de Y eksenlerinde aynaladığınızdan emin olun.
- Sketch'lerinizi aşırı dimensionlamaktan kaçının — mümkün olduğunca simetri kullanın.
- Çapraz kirişlerin de düzgün şekilde aynalandığından emin olun.
- Origin'i her şey için merkez referans noktası olarak kullanın.
Sketch'iniz tam olarak kısıtlanmışsa (her şey siyaha dönerse), doğru yapıyorsunuz! Şimdi sürücü sistemi kutu borularınızı oluşturmak için extrude ve tube converter kullanabilirsiniz.**
Bitirme

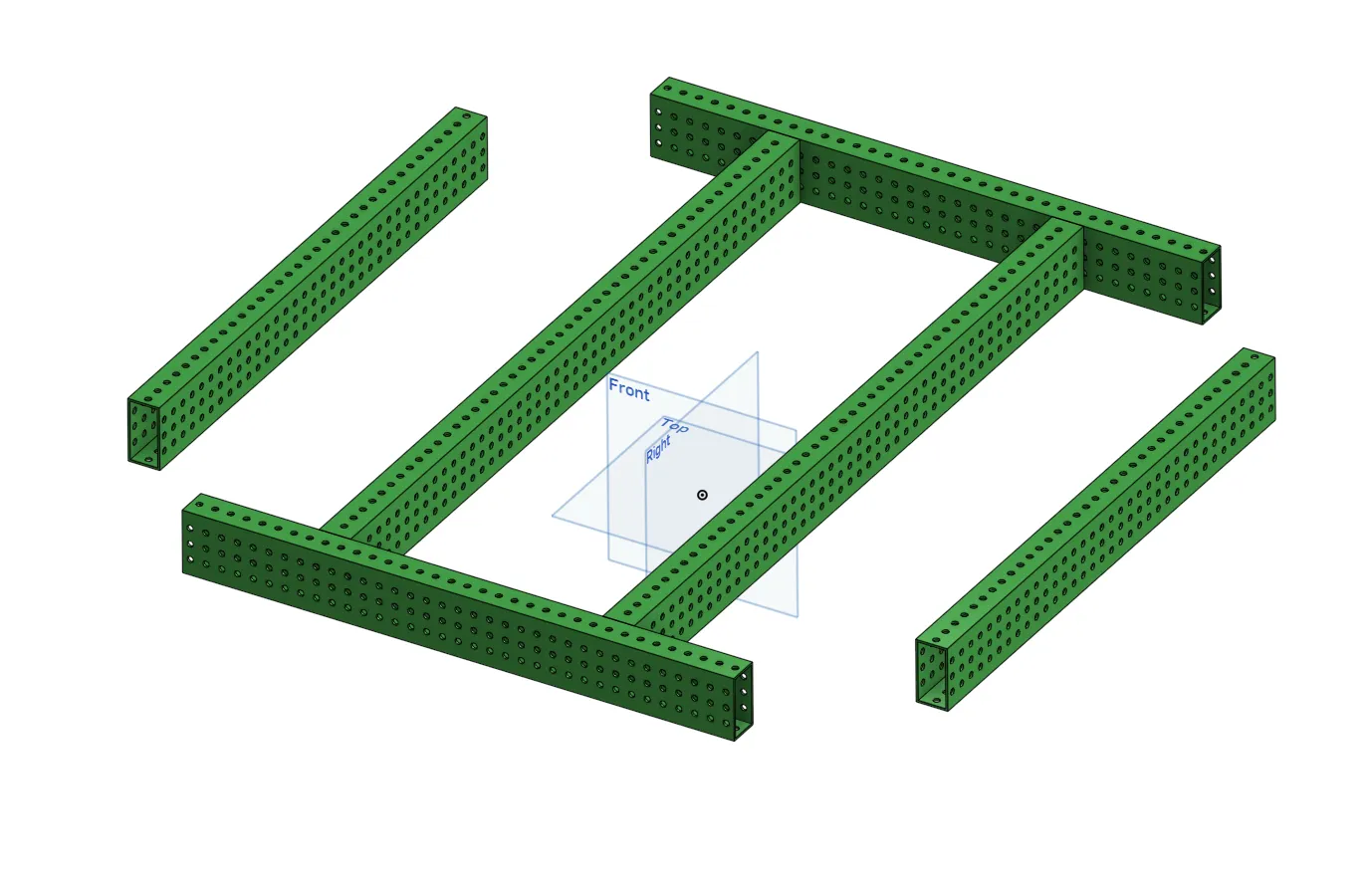

- Sürücü sistemi borularını tamamlamak için son egzersizde yaptığınız gibi çapraz raylar ekleyin.
- Hiçbir parçanın yanlışlıkla birleşmediğinden iki kez kontrol edin.
- Hizalamayı doğrulamak için noktayı ve üst düzlemi (origin ve ground) kullanın.
- Boruların modül yerleşimleriyle düzgün şekilde hizalandığından emin olun.
Yukarıdaki görevleri ve kontrolleri bitirdiğinizde, bir sonraki egzersize geçin.
