1A: Onshape Temelleri - Bölüm 1
Sürücü Sistemleri
Sürücü sistemleri oldukça önemlidir — robotun hareket etmesini sağlarlar. Genellikle kutu borusundan yapılmıştır ve şeylere çarptığında patlamaması için yeterince güçlü olmalıdır.
Aşağıdaki videoya bakarak çalışırken bir sürücü sistemini görün. Kutu borusunun nerede kullanıldığını bulun.

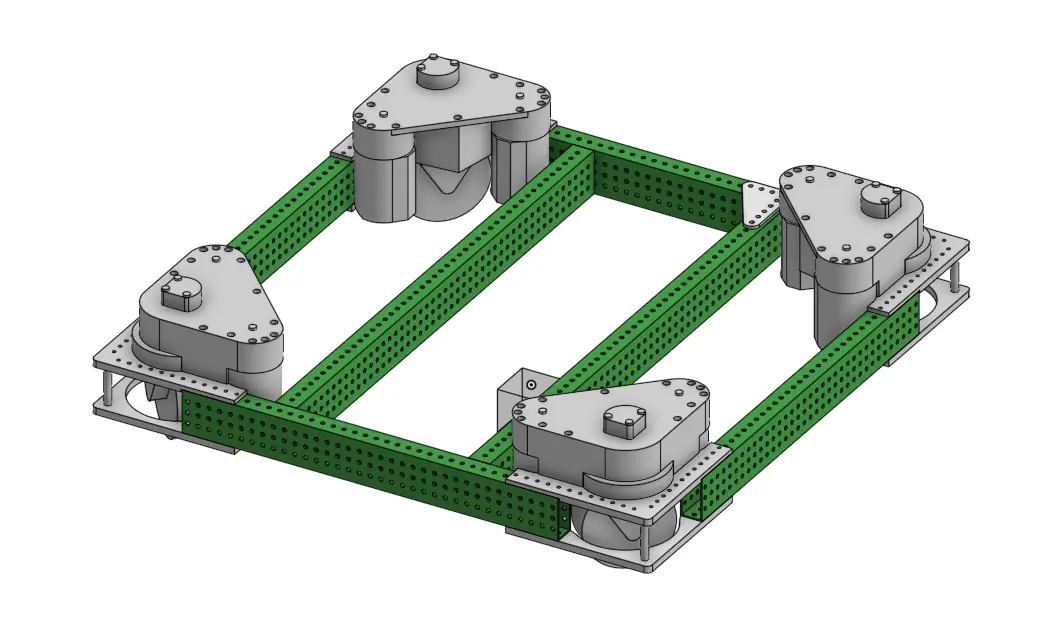

Egzersiz 2: Çapraz Raylar Ekleme
Önceden kopyaladığınız belgede, Egzersiz 2 için part studio'ya gidin.

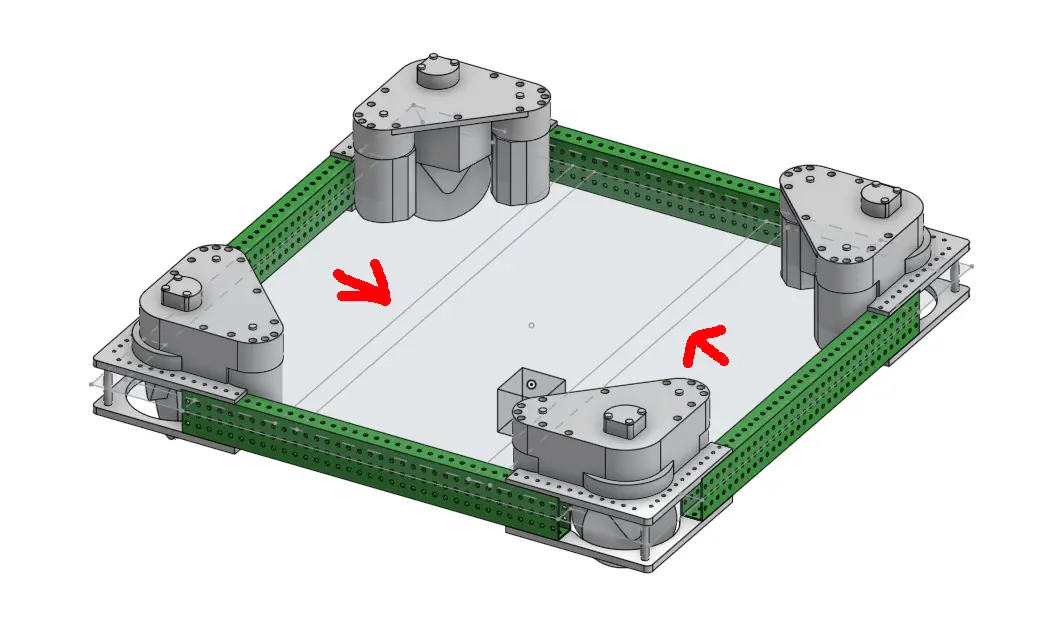

Part studio'daki sürücü sistemine ekstra çapraz raylar ekleyeceksiniz. Bu, alt sistemlerin takılması için ekstra yapı oluşturacaktır.
Sürücü sistemi için çapraz raylar oluşturmak için extrude aracını ve tube converterı kullanın. Önceki egzersizde öğrendiklerinizi kullanarak nasıl çözeceğinizi öğrenmeye çalışın. İyi şanslar!
Çalışırken Bunu Düşünün
Çapraz rayların doğru yerde olmasını sağlayan hangi extrude ayarı?
Extrude tamamlandıktan sonra, blokları Tube Converter kullanarak borulara dönüştürün.
Tip
Tube Converter için önceki egzersizde kullandığınız aynı ayarları kullanın.

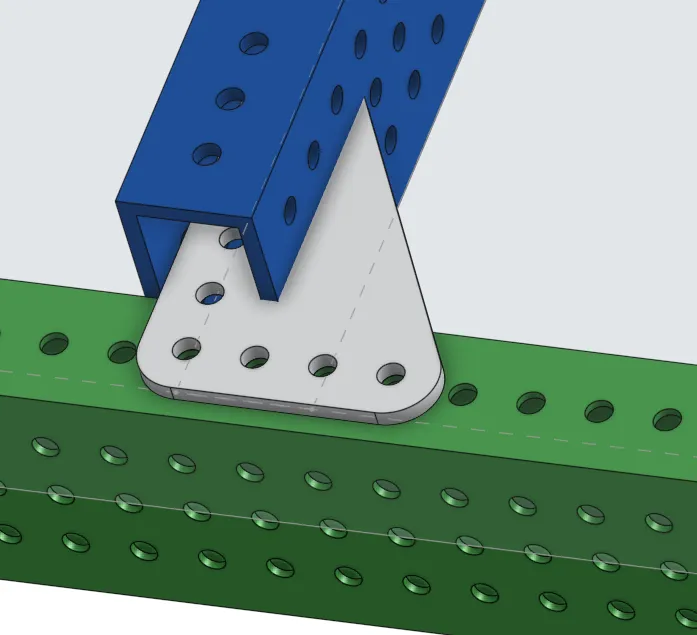

Hızlı Part Studio Kontrolü
Part Studio'nuz gerçekte yapacağınız şeyle eşleşmelidir. Böyle bir örtüşme varsa, nasıl düzeltirsiniz?
Her zaman CAD'inizin fiziksel olarak mantıklı olup olmadığını kontrol edin.
Daha İyi Görünmesini Sağlayın
İki boru oluşturulduktan sonra, sürücü sistemi borularının görünümü daha iyi görünmesi için değiştirilebilir. Videoyu izleyin, ardından tüm boruları seçtiğiniz bir renge değiştirin.
Boruların görünümünü değiştirmeyi bitirdiğinizde, bir sonraki egzersize geçin.
