1A: Onshape Temelleri - Bölüm 1
Egzersiz 1: İlk Borunuzu Yapma
Bu egzersizde şunları yapacaksınız:
- Onshape'de kutu boruları nasıl yapabileceğimizi öğrenmek için videoyu takip edin
- Kavramların nasıl çalıştığını keşfetmek için öğrendiğiniz araçlarla oynayın
- Bu parçaların 3D Uzayda nasıl etkileştiğini anlayın
Video Eğitimi
Önceden kopyaladığınız ve gezindiğiniz belge içinde, kutu borularınızı oluşturmak ve egzersizi tamamlamak için bu videoyu takip edin. Extrude aracı bu yoluyla tanıtılacaktır.
Egzersiz yaparken şunları fark edin:
- Extrude uzunluğunu değiştirmek kutu borusunu nasıl etkiler.
- Sketch boyutları doğrudan boru boyutlarına dönüşür.

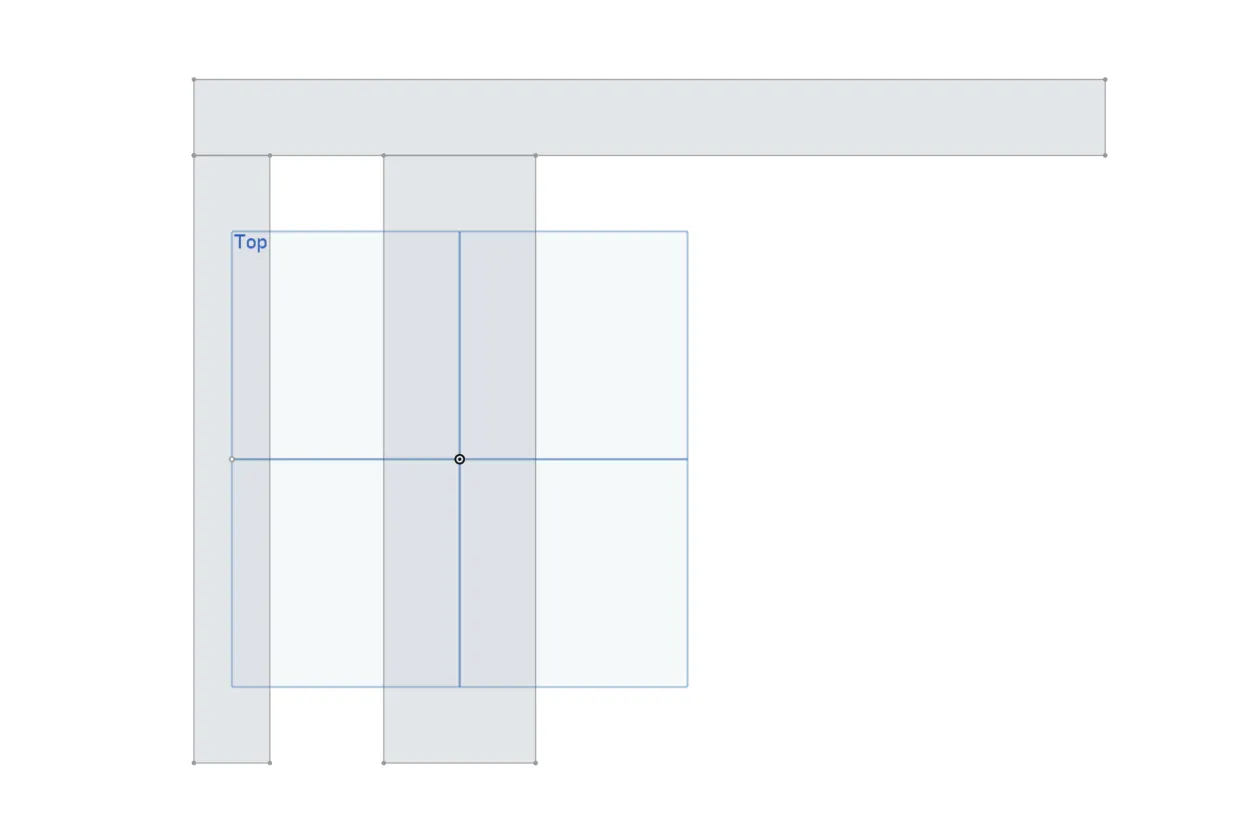

Referans Görseller
Extrude Aracı Bilgisi
Boolean Seçenekleri
Her extrude'un, extrude'unuzun part studio'daki diğer parçalarla nasıl etkileşim kurduğunu tanımlayan new, add, remove ve intersect seçenekleri vardır.Bir boruyu başka bir borunun yanına extrude ederseniz, birbirine birleştiklerini fark edebilirsiniz. Extrude menünüzde new seçeneğini seçtiğinizden emin olun, çünkü bazen Onshape varsayılan olarak add'ı kullanacaktır.
Uç Nokta Seçenekleri
Extrude'un sonunu keyfi bir uzunluğa veya diğer parçaları referans alarak tanımlayabilirsiniz. Up to face genellikle Blind ile birlikte yaygın olarak kullanılır.
Tube Converter Ayarları

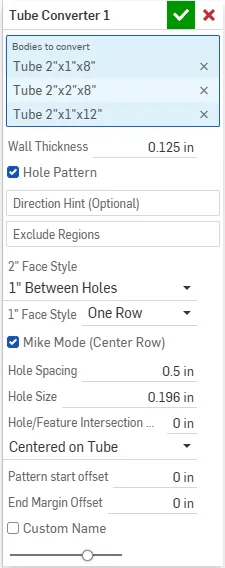

Video'da gösterildiği gibi Tube Converter'ı kullanırken, ayarlarınızın eşleştiğinden emin olun:
Eğer Tube Converter beklediğiniz gibi davranmazsa:
- Video'da gösterildiği gibi, sadece birbirine dokunmayan dikdörtgenleri seçin.
- Tube Converter menüsündeki parçanın yanındaki
x'e tıklayarak bir seçimi kaldırabilirsiniz.
- Tube Converter menüsündeki parçanın yanındaki
Bir aracın adını unutursanız, Alt+C tuşlarına basarak arayabilirsiniz.

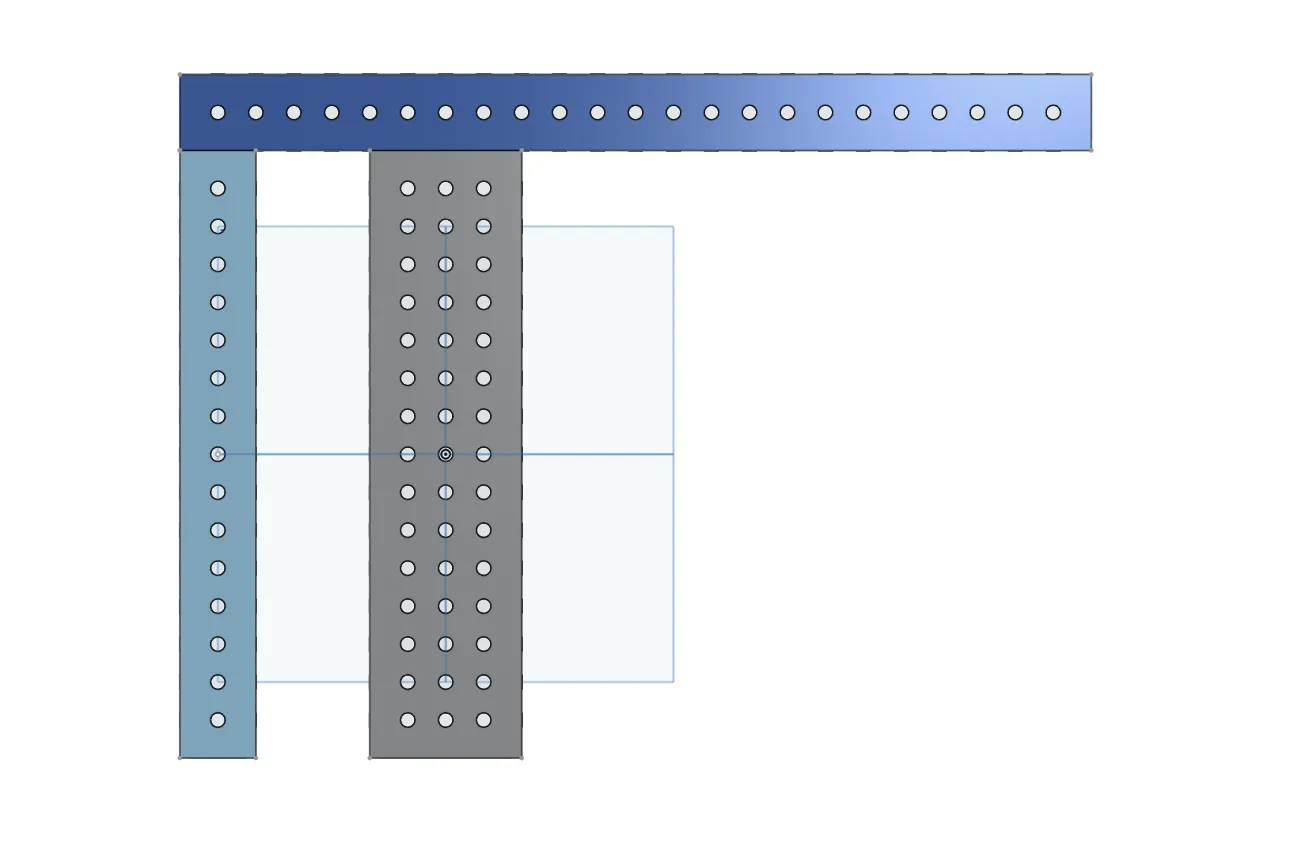

Takip ettiniz mi?
Borularla biraz daha oynayın, farklı uzunluklarda extrude yapmayı deneyin, farklı extrude ofsetleri ve ayarlar kullanın ve nihai kutu borunuzla nasıl ilişkili olduklarını görmek için oynayın.
5 dakika kadar sonra, bir sonraki egzersize geçin.
