Assembly En İyi Uygulamaları
Parçalarınızı zaten adlandırdığınızı ve belgenin geri kalanında işinizi organize ettiğinizi varsayarsak, düzgün organize edilmiş bir assembly oluşturmak çok basittir.
Origin Cube
Origin Cube Featurescript'i, part studio'nun origin'ine 2 inç şeffaf bir küp ekler. Küpün origin'inde bir mate connector vardır. Bu parça asla değişmeyeceği ve her zaman part studio'nun origin'inde kalacağı için, onu kullanarak parçaları origin'e gruplandırmak ve fasten etmek, başka bir parçaya sabitlenmiş veya eklenmiş bir mate connector kullanmaktan her zaman daha sağlam ve parametriktir, çünkü bu parça değişebilir veya silinebilir.
İpucu
Origin cube, cıvata deliği boyutları, heat set insert deliği boyutları vb gibi kullanışlı sabitler ve işlevleri içe aktarma seçeneğine sahiptir.
Parçaları Ekleme Süreci
Alt Belge Kurulumunda açıklandığı gibi, hiçbir serbestlik derecesine sahip olmayan alt sistemlerin sadece bir assembly'si olacak, birden fazla hareketli parçası olan alt sistemler ise birden fazla rijit assembly'ye ayrılacaktır. Parçaları ekleme ve assembly'leri bitirme süreci her iki durum için de benzerdir.
- Part studio'nuzda origin cube'u oluşturun
- İlgili parçaları ve origin cube'u rijit bir alt assembly için yeni bir assembly belgesine ekleyin
- Tüm parçalarda "grup" aracını kullanın
- Origin mate connector'ünü origin'e fasten edin
- Yinelenen parçaları çoğaltın ve fasten edin
- Standart donanım ve COTS bileşenlerini ekleyin
- Örnekleri klasörlere sıralayın (örneğin borular, swerve modülleri, spacerler)
İpucu
Part studio'ya daha fazla parça ekledikçe, bunları yeşil onay işaretiyle assembly'ye tek tek ekleyebilir, ilk gruba çift tıklayabilir ve parçayı mating'ten kaçınmak için gruba ekleyebilirsiniz. Bu, yeni parçanın her zaman part studio'da tasarlandığı yerde kalacağı anlamına gelir.
Alt sistemin birden fazla hareketli parçası varsa (örneğin over-the-bumper intake veya asansör), her serbestlik derecesi için ana layout sketch üzerinde bir mate connector oluşturun. Bu bir pivot noktası veya slider mate'in başlangıç noktası olabilir (asansör durumunda). Her mate connector'ü origin cube'a ait yapın.
Geçerli ise, diğer tüm rijit alt assembly'ler için 2-7 adımlarını tekrarlayın. Bu, her alt assembly'nin rijit olmasına, origin cube'un origin'e fasten edilmesine ve tüm parçaların part studio'dakiyle aynı yerde olmasına neden olacaktır. Her alt assembly ayrıca origin cube'a ait olan mate connector'leri içerecektir.
Şimdi üst düzey bir alt sistem assembly'si oluşturun ve her alt assembly'yi içine ekleyin. Statik alt assembly'nin origin cube'unu origin'e fasten edin ve diğer mate connector'leri kullanarak diğer alt assembly'leri birbirine mate edin.
Aşama 2C - Slapdown Intake

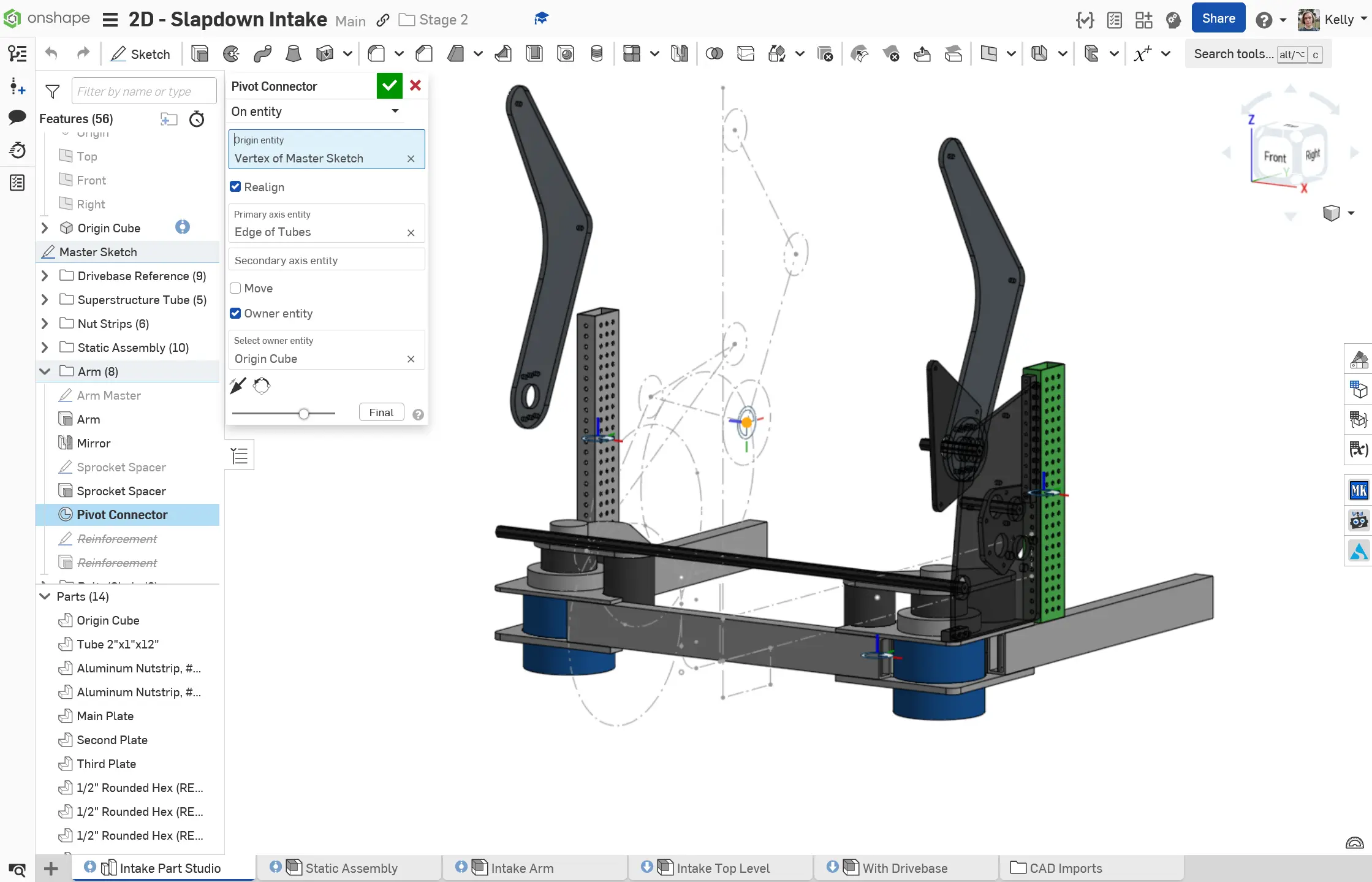

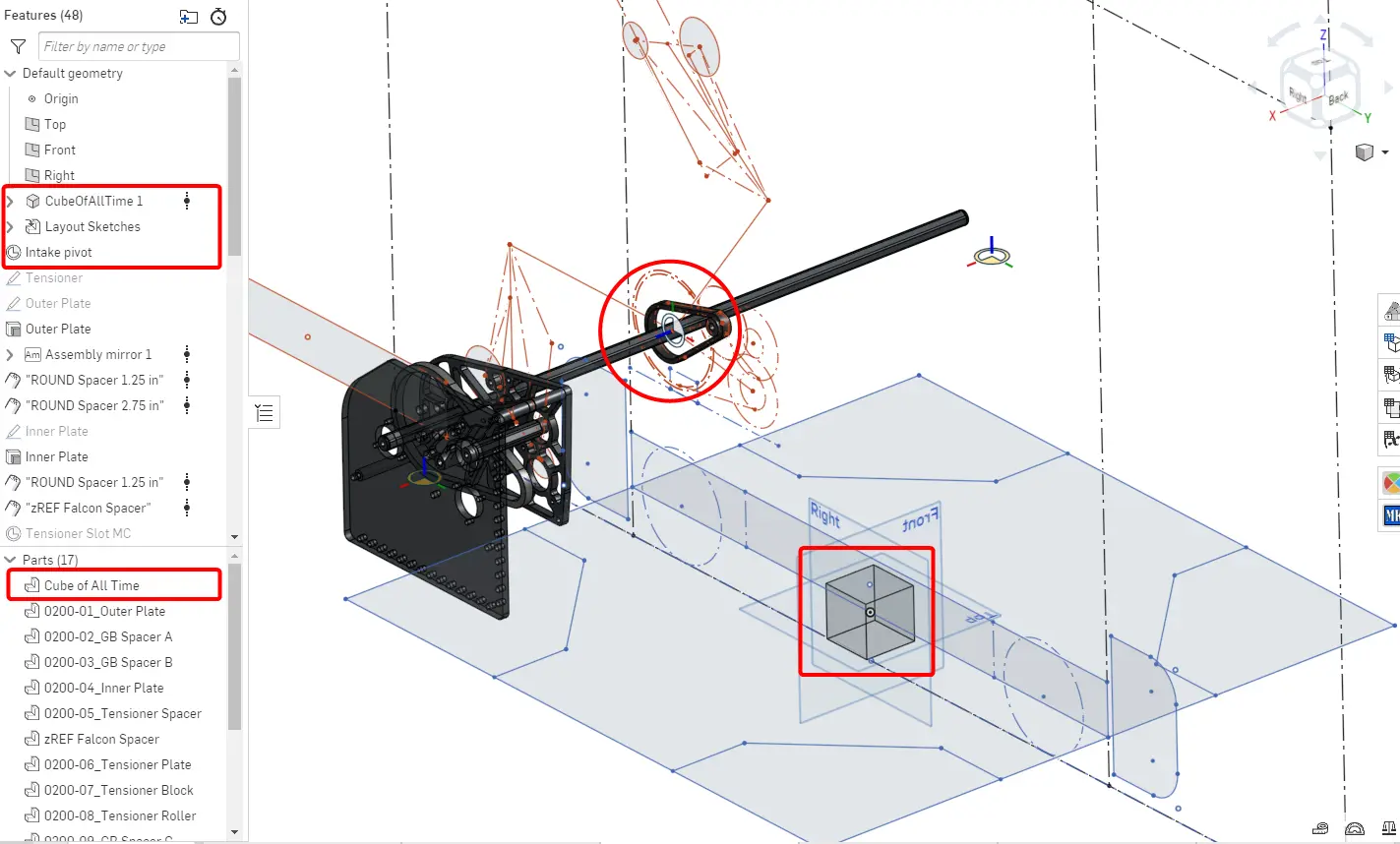

Aşama 2C Slapdown Intake, statik bir bölümü ve dönen bir bölümü olan bir alt sistemdir. Pivot için ekstra bir mate connector eklenir, ana layout sketch üzerinde, origin cube'a ait
Bu mate connector her iki alt assembly'de de vardır.

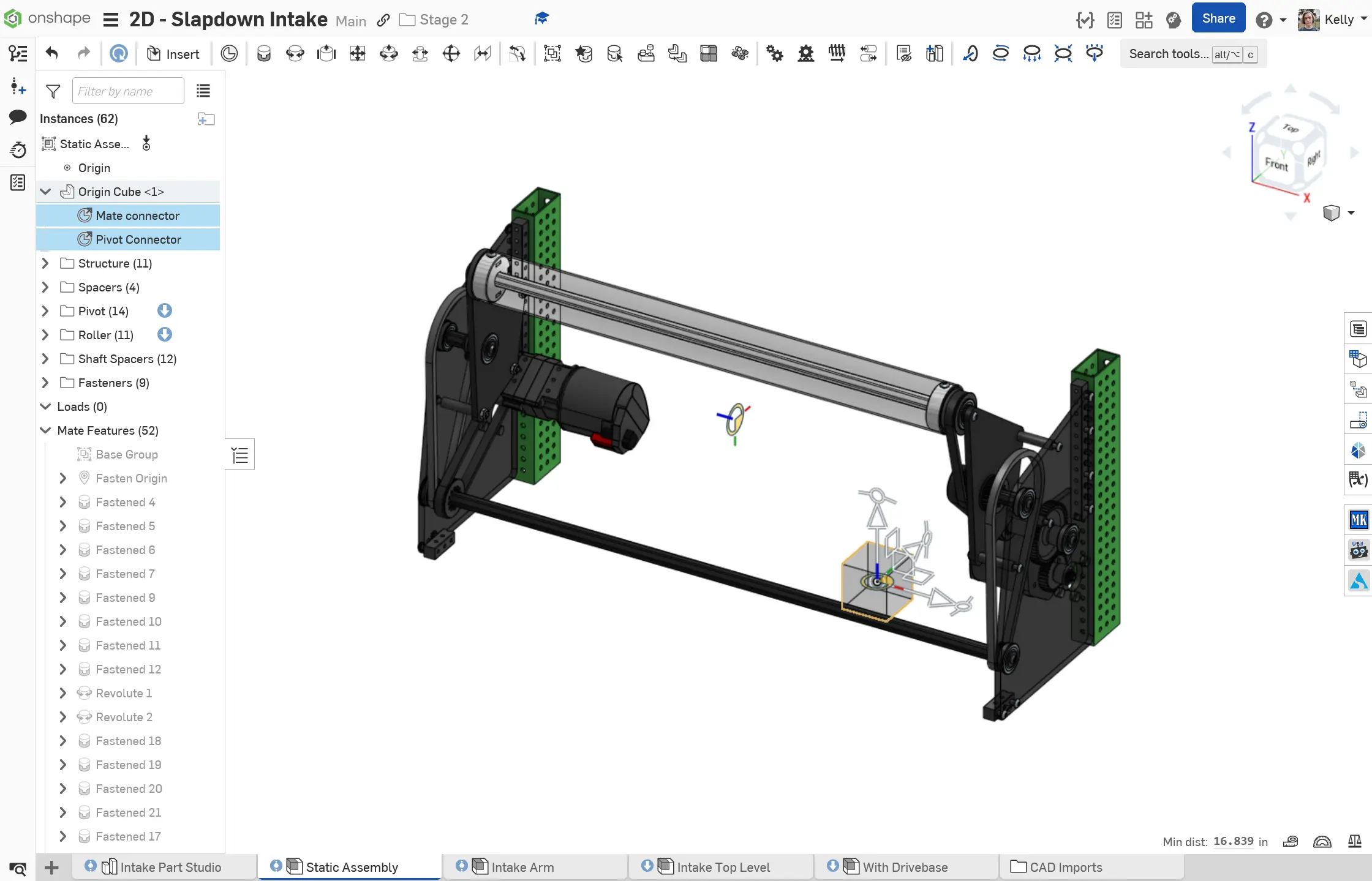

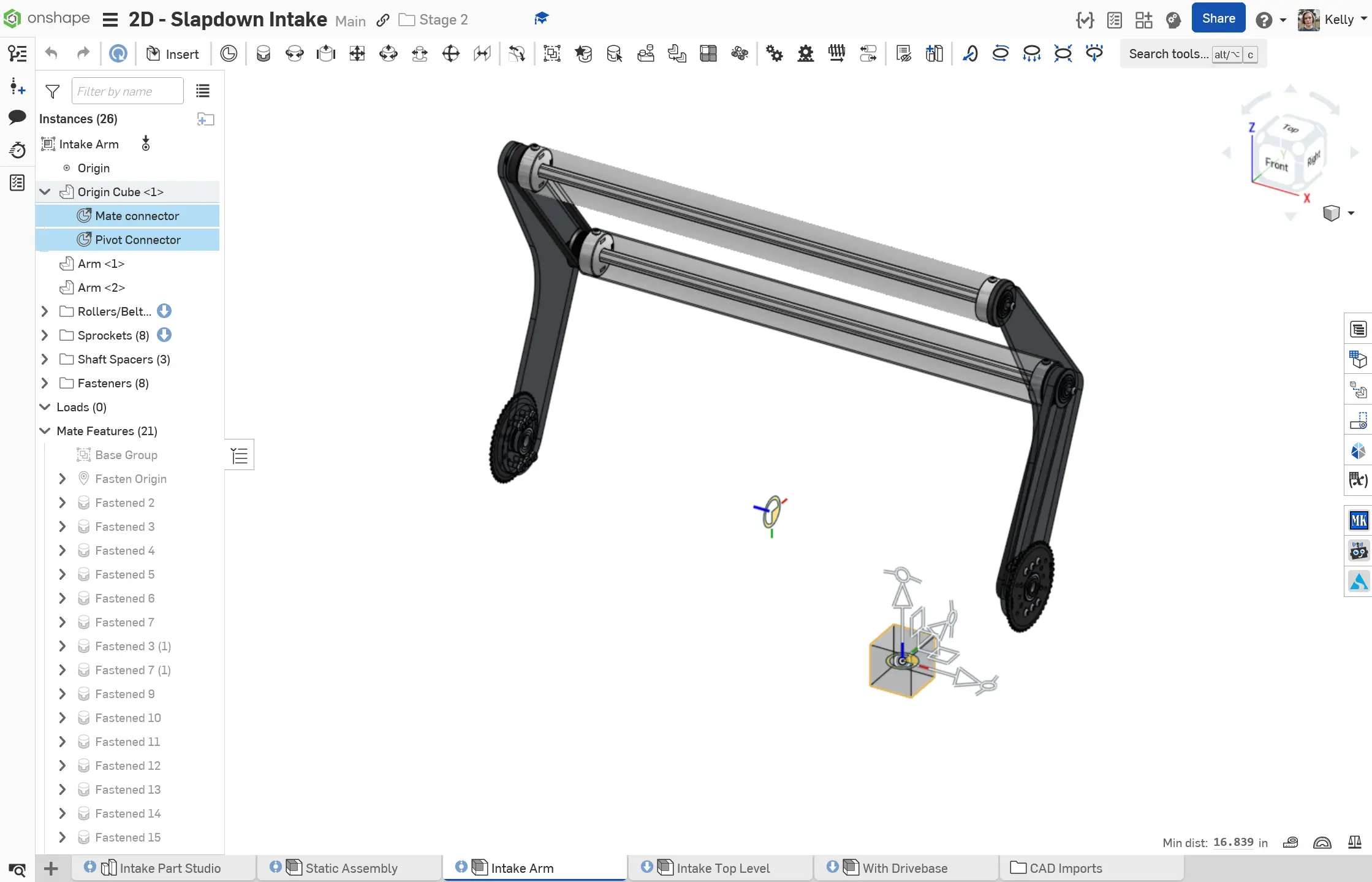

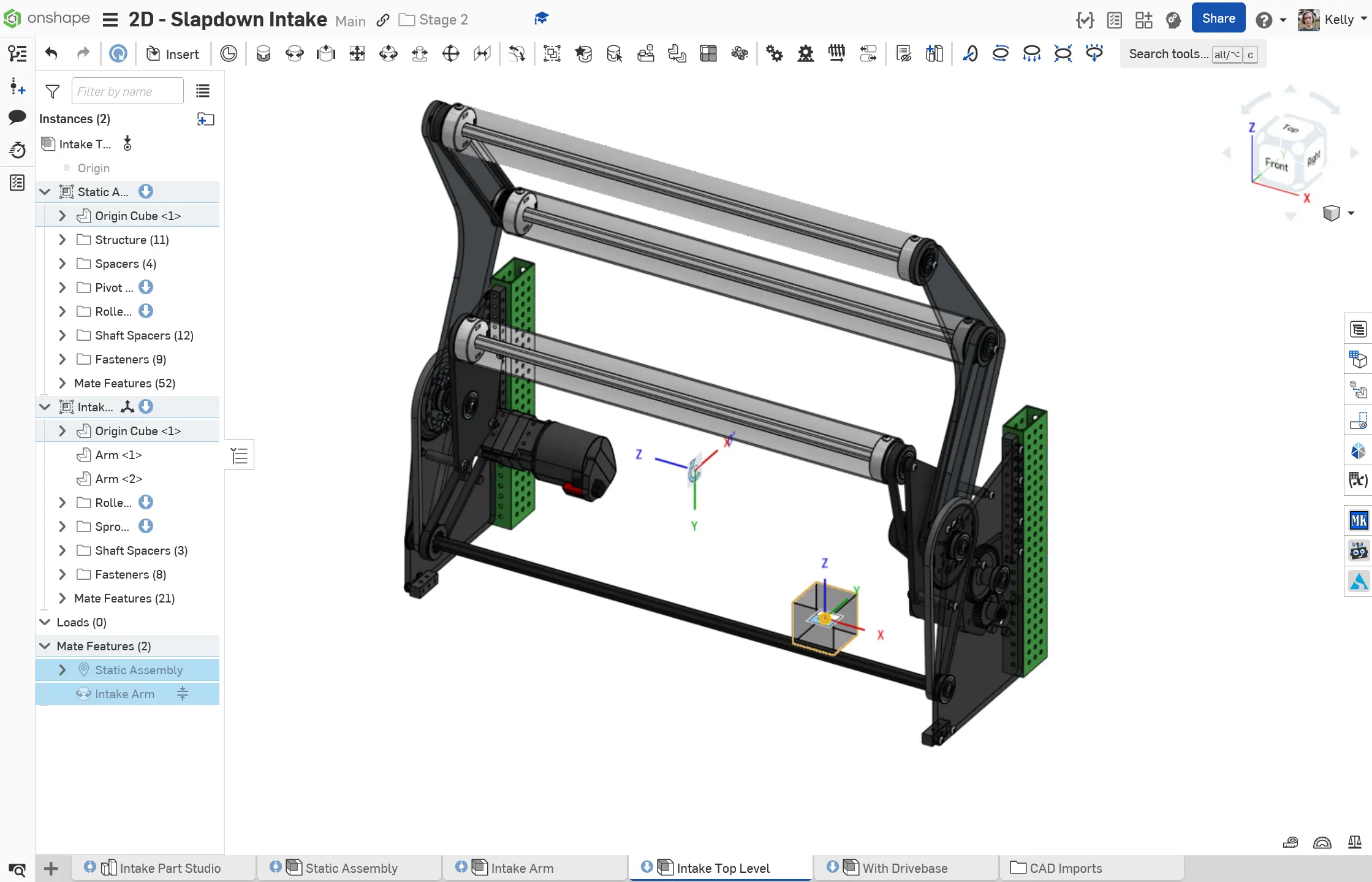

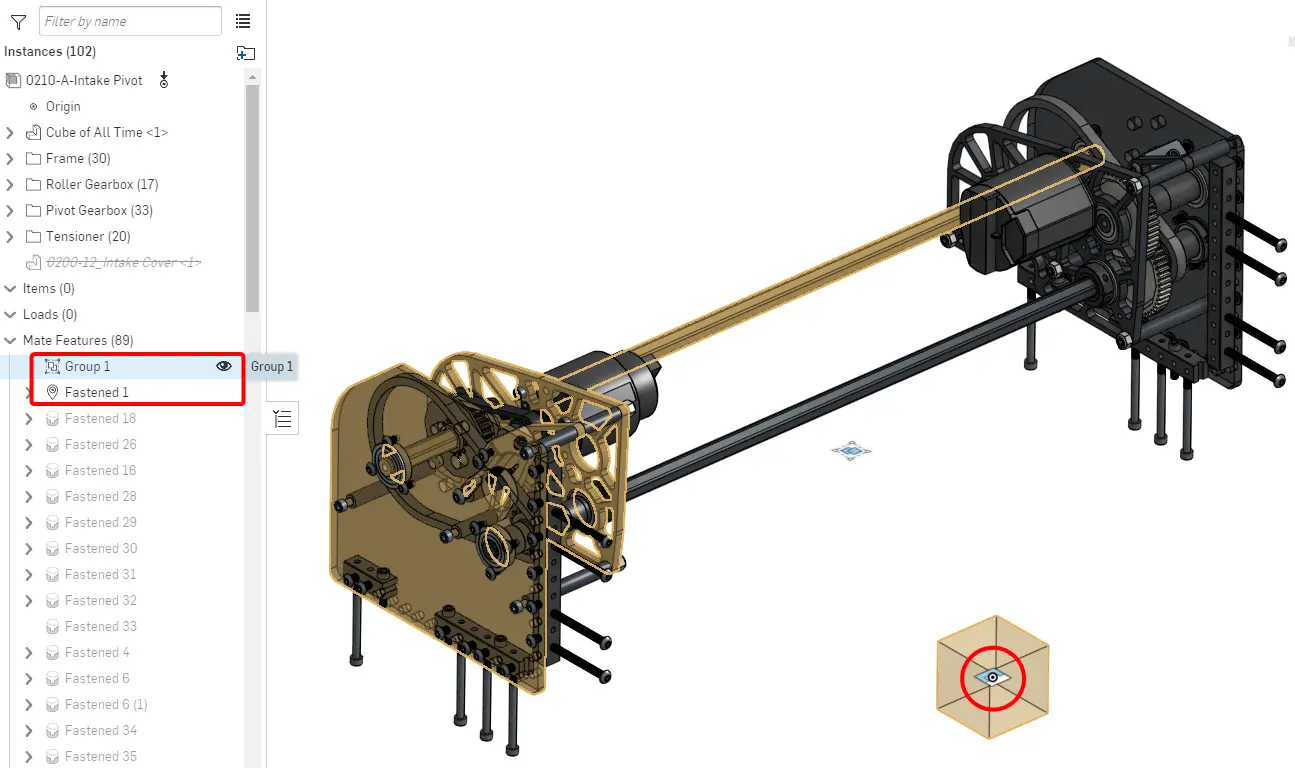

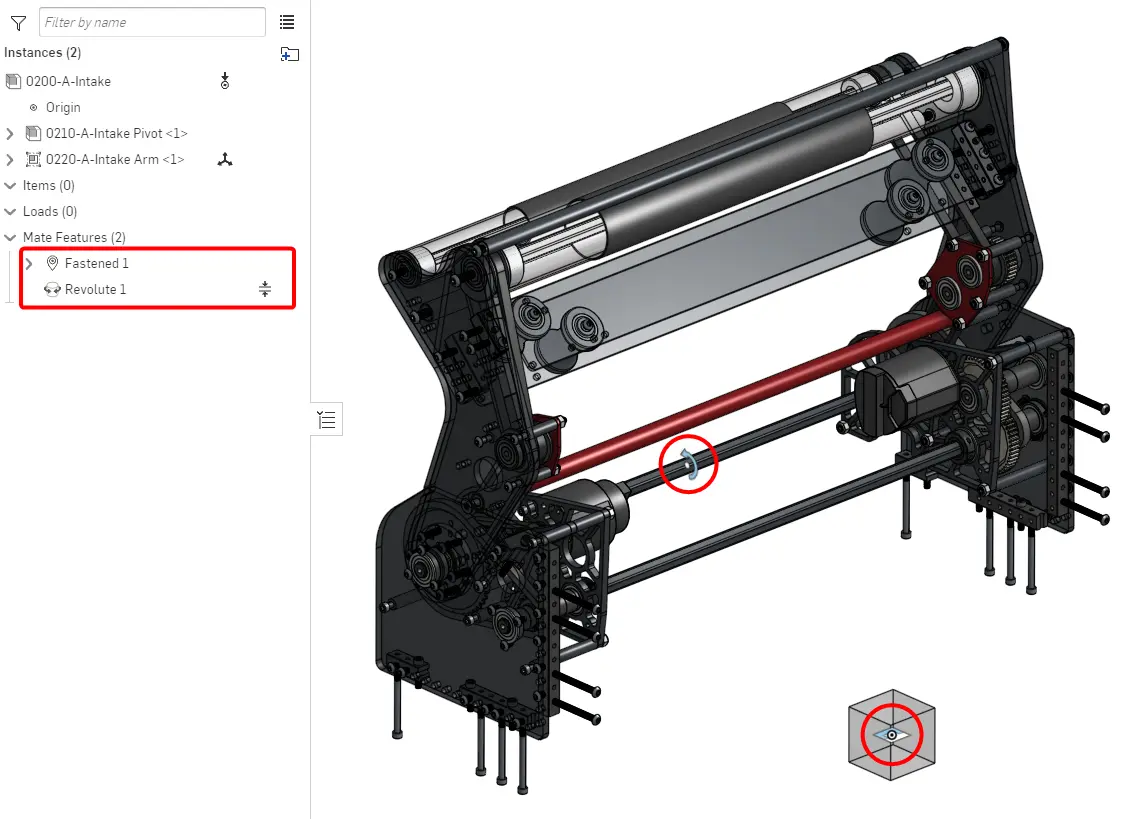

Statik assembly origin'e fasten edilir ve kol assembly, origin cube'un her iki örneğine ait pivot mate connector'ini kullanarak döner.
Aşama 2D - Cascade Asansör

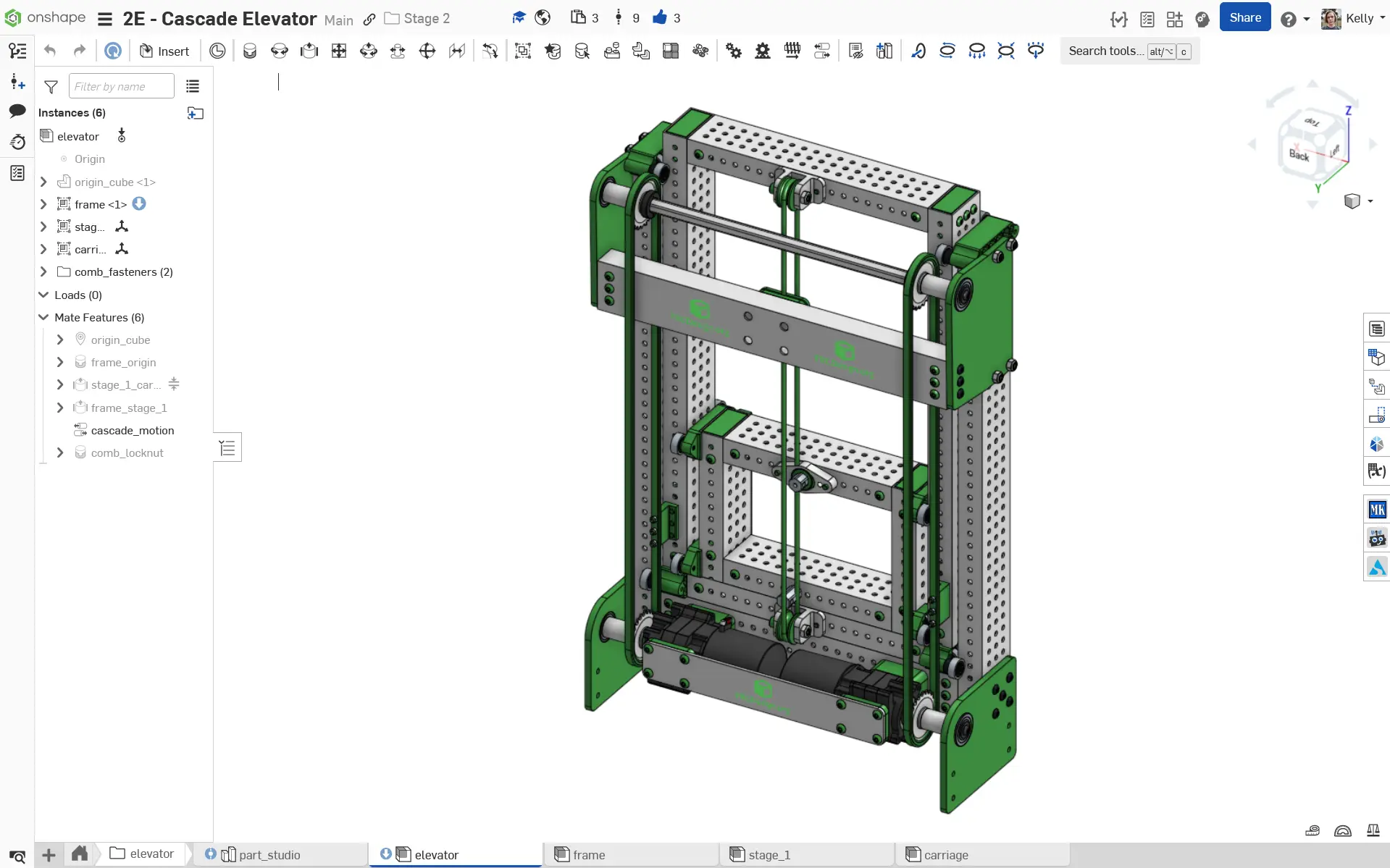

Aşama 2D Cascade Asansör, statik bir bölümü ve lineer olarak kayan iki alt assembly'yi olan bir alt sistemdir. Bu bir part studio, statik bir çerçeve/dişli kutusu assembly'si, ilk aşama ve carriage için assembly'ler ve slider mate'lerle 3 alt assembly'yi birleştiren üst düzey bir assembly içerir.

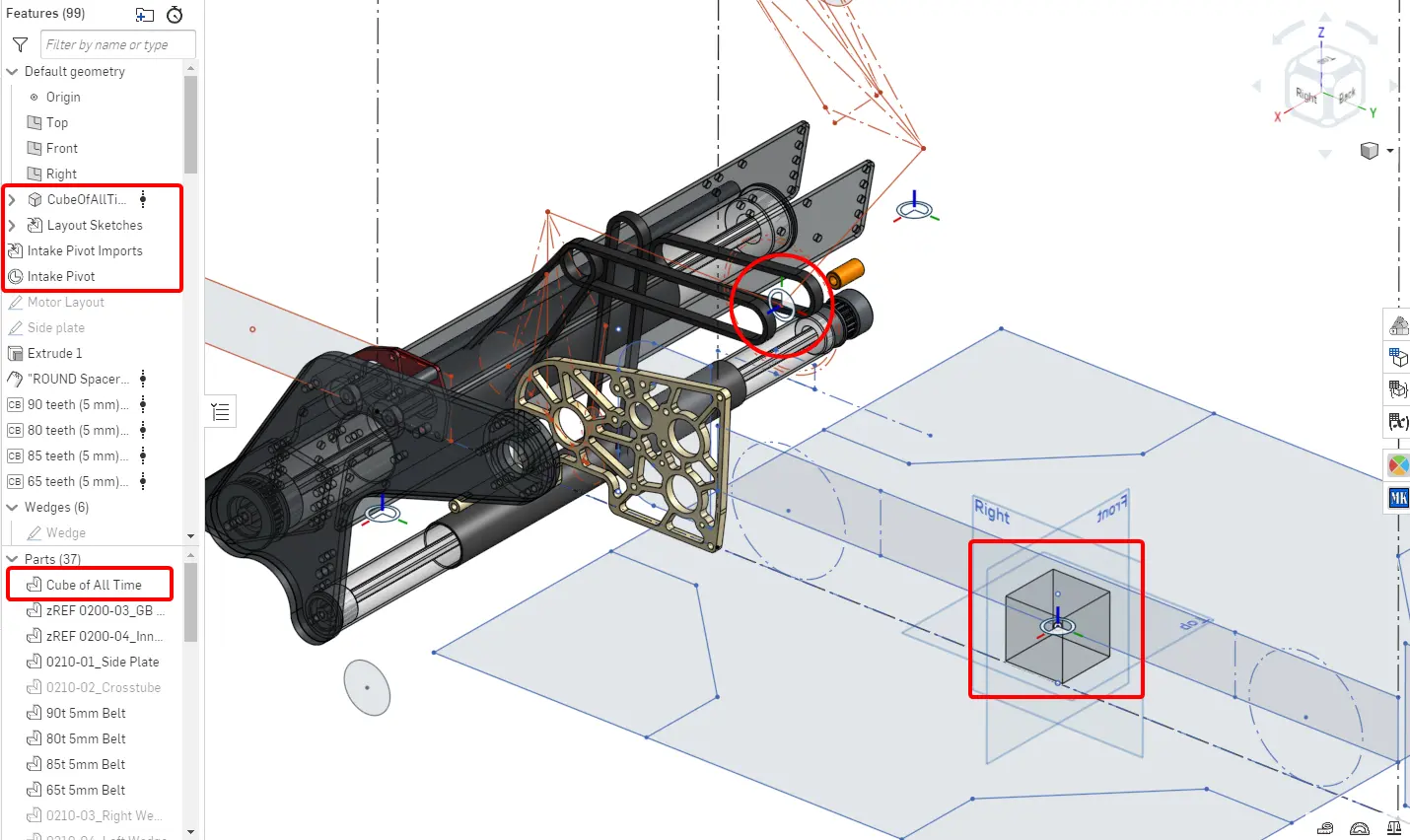

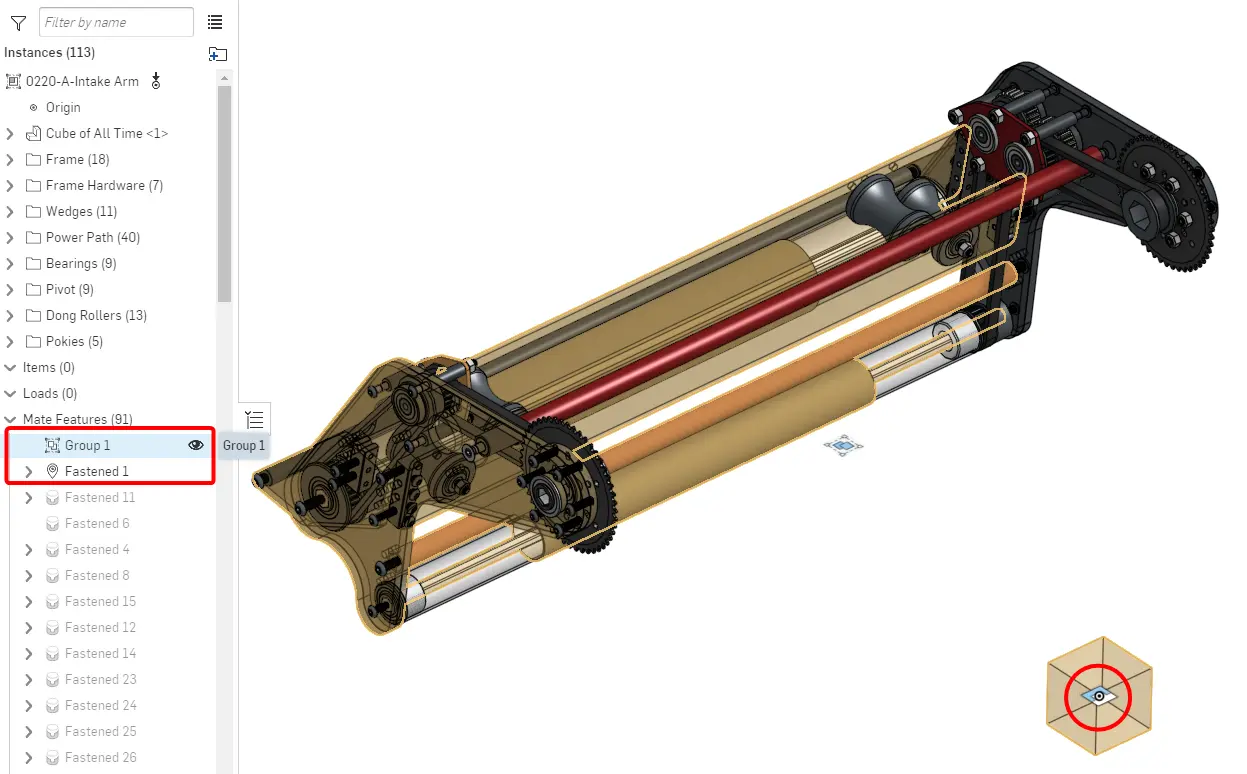

3647 Millennium Falcons 2024 Intake
Basitleştirilmiş Modeller
Assembly'nizde primitifleri en aza indirdiğinizden emin olun. Primitifler, bir nesnenin ne kadar karmaşık olduğunu ve Onshape'in ne kadar zor render edeceğini ölçen bir ölçüdür. Ne kadar çok primitif varsa, assembly'niz o kadar gecikmeli olacaktır.
Mümkün olan her yerde FRCDesignLib basitleştirilmiş modüllerini kullanarak primitifleri en aza indirin: elektronik, swerve modülleri, motorlar vb.
Primitifleri En Aza İndir
Diğer Küçük Şeyler
- FRCDesignLib'den COTS parçalarını içe aktarın
- Donanım eklemek için replicate aracını kullanın!
- Kullandığınız mate sayısını en aza indirin; bu çözme süresini düşürür
- Klasörlerle organize kalın

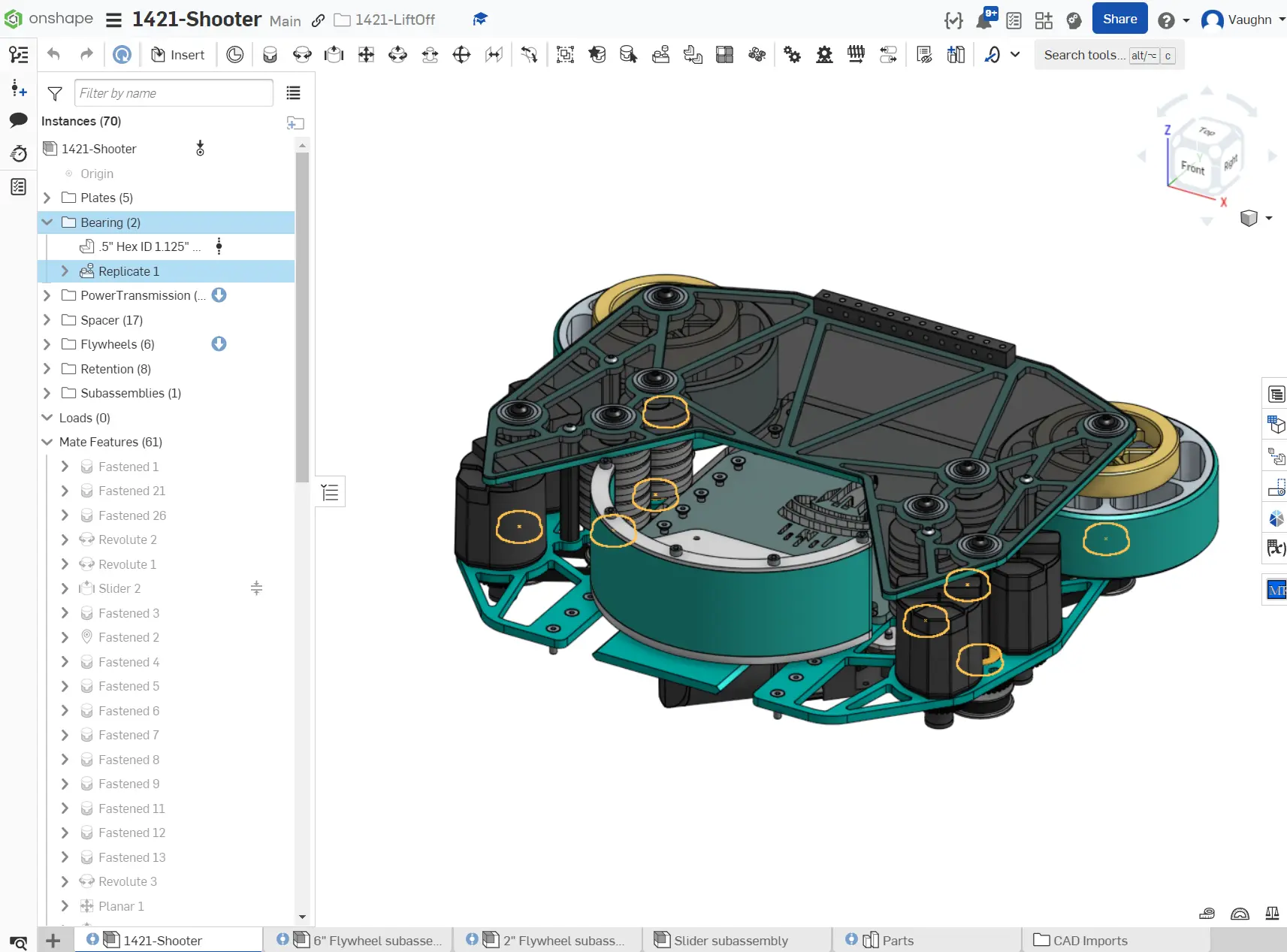

İyi organize edilmiş bir assembly'yi burada görün:
